3.2 Pulsante per l’Attraversamento Pedonale

Panoramica

Quando i pedoni attraversano la strada, devono semplicemente toccare il pulsante sul palo del semaforo stradale. Il semaforo verde sopra la corsia di marcia si trasforma in rosso, consentendo ai pedoni di attraversare in sicurezza. Questo sistema risolve efficacemente il problema dei cittadini durante l’attraversamento delle strade. Inoltre, quando nessun pedone preme il pulsante, il semaforo rimane verde per i veicoli, migliorando così l’efficienza dell’uso della strada e la capacità del traffico.

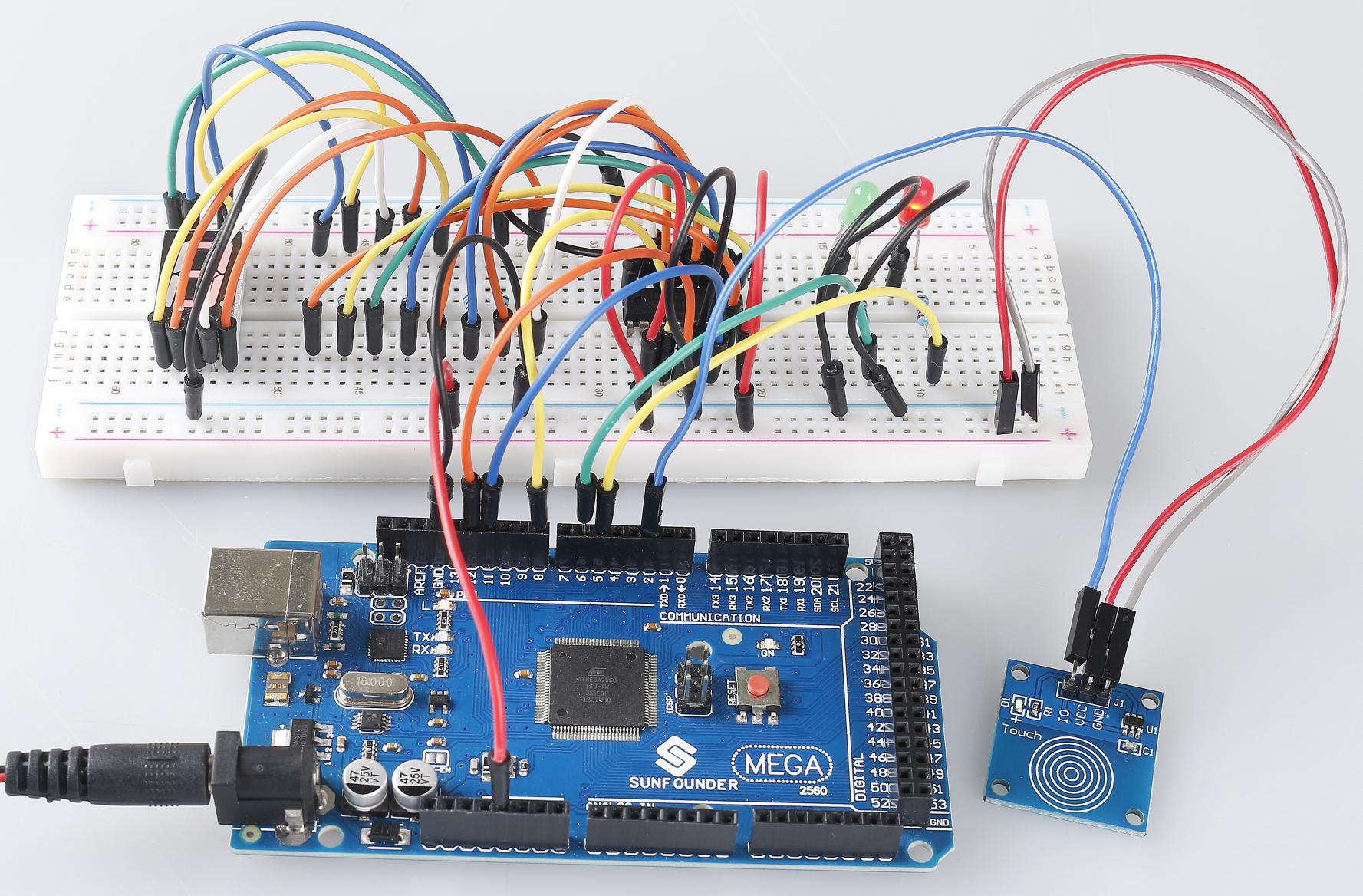

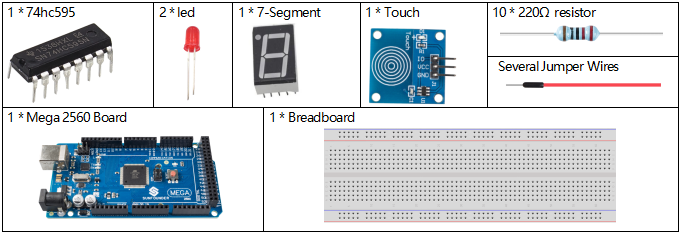

Componenti necessari

Circuito Fritzing

In questo esempio, 74HC595, 7-Segment, LED e sensore touch devono essere collegati seguendo lo schema mostrato.

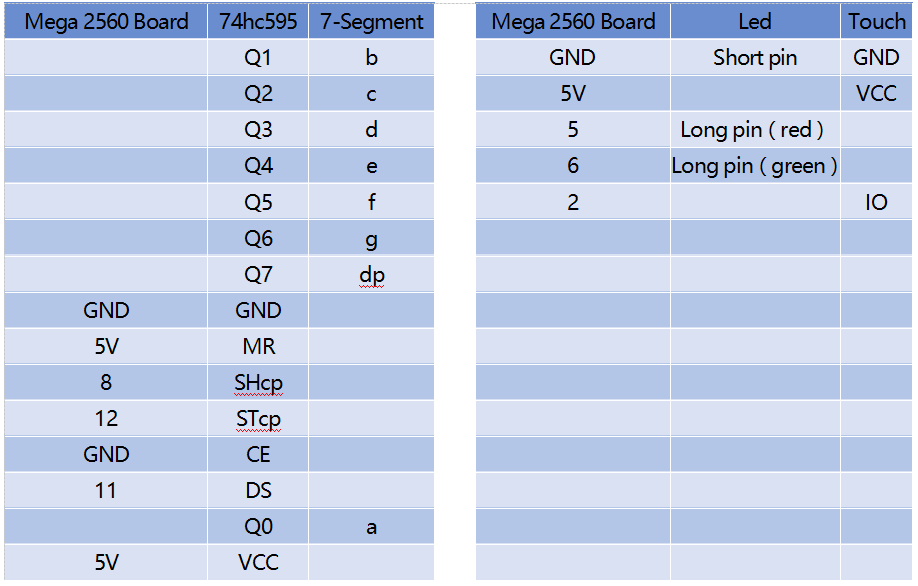

../_images/Part_three_2_Fritzing_Circuit.png

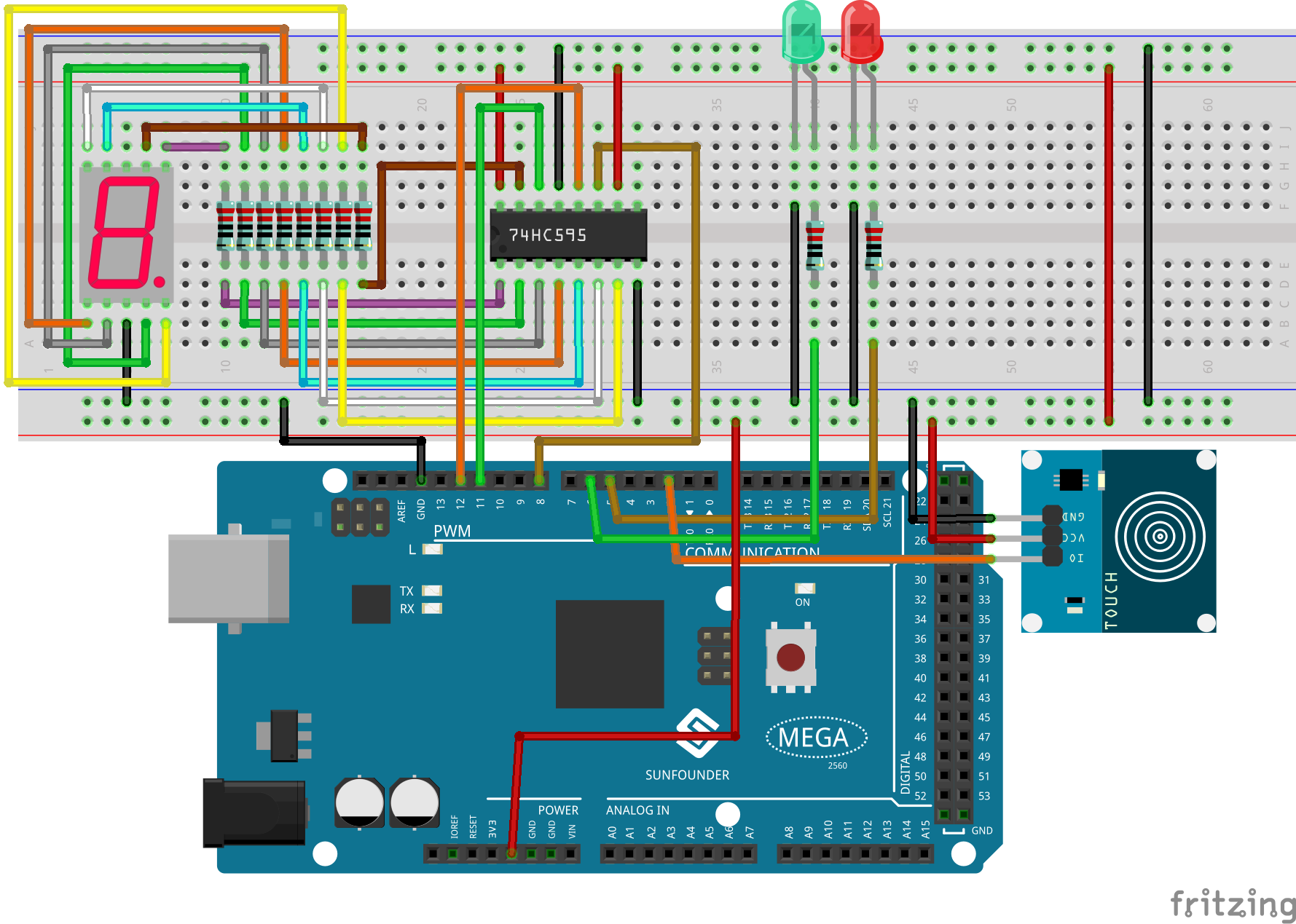

3.2 Pulsante per Attraversamento Pedonale_bb

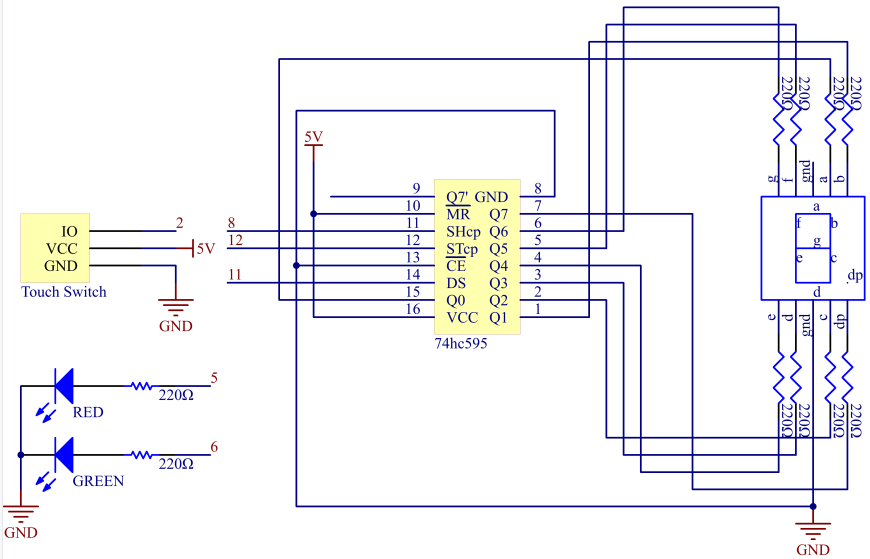

Schema elettrico

Codice

Nota

Puoi aprire direttamente il file 3.2_pedestrianCrossingButton.ino nella cartella sunfounder_vincent_kit_for_arduino\code\3.2_pedestrianCrossingButton.

Spiegazione dell’Esempio

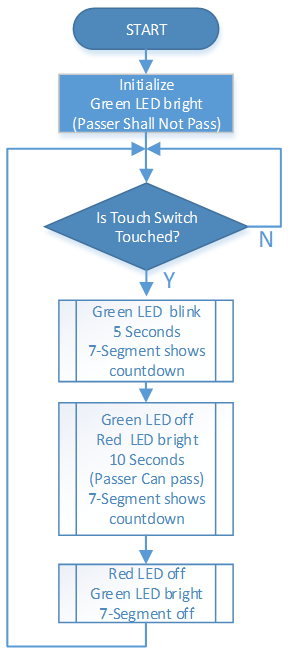

Il flusso operativo del progetto è illustrato nel diagramma di flusso. La funzione di visualizzazione dei numeri sul display a 7 segmenti è realizzata scrivendo dati a 8 bit nel 74HC595. Per visualizzare il numero 「0」, i pin abcdef del display a segmenti devono essere collegati al livello alto, mentre i pin g e dp devono essere connessi al livello basso per scrivere 「0x3f」 (B00111111) nel codice. I codici completi per la visualizzazione dei numeri sono i seguenti.

../_images/Part_three_2_Example_Explanation.png

Numbers	Common Cathode
	(DP)GFEDCBA	Hex Code
0	00111111	0x3f
1	00000110	0x06
2	01011011	0x5b
3	01001111	0x4f
4	01100110	0x66
5	01101101	0x6d
6	01111101	0x7d
7	00000111	0x07
8	01111111	0x7f
9	01101111	0x6f
