74HC595
Il 74HC595 è composto da un registro a scorrimento a 8 bit e un registro di memoria con uscite parallele a tre stati. Converte l’ingresso seriale in uscita parallela, consentendo di risparmiare porte IO di un MCU. Quando MR (pin10) è a livello alto e OE (pin13) è a livello basso, i dati vengono immessi al fronte di salita di SHcp e passano al registro di memoria attraverso il fronte di salita di SHcp. Se i due clock sono collegati insieme, il registro a scorrimento è sempre un impulso in anticipo rispetto al registro di memoria. Nel registro di memoria è presente un pin di ingresso seriale (Ds), un pin di uscita seriale (Q) e un pulsante di reset asincrono (a livello basso). Il registro di memoria fornisce un bus con 8 bit paralleli in tre stati. Quando OE è abilitato (a livello basso), i dati nel registro di memoria vengono inviati al bus.

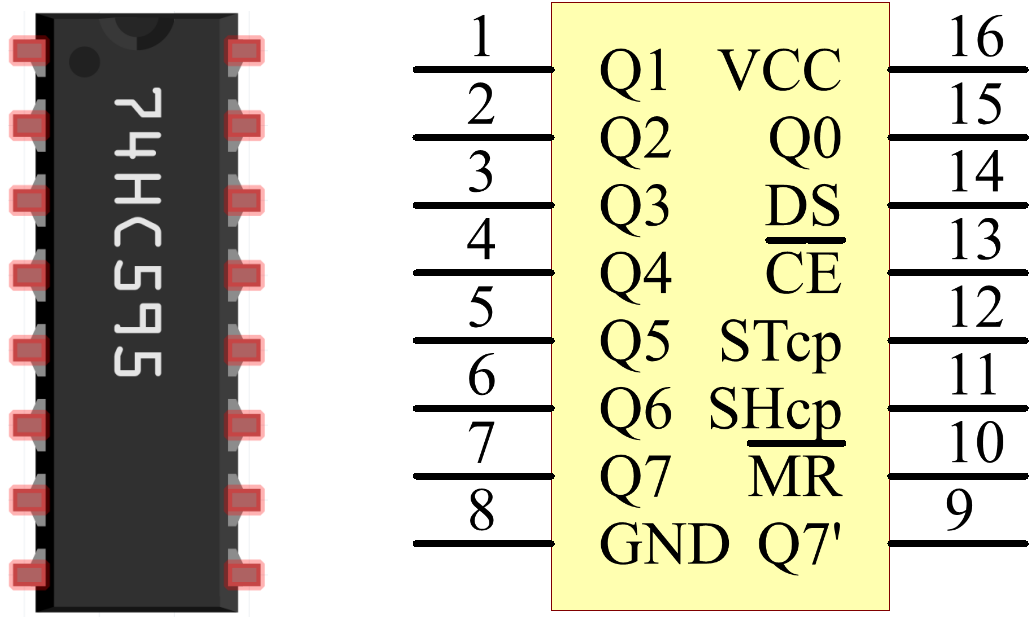

Pin del 74HC595 e loro funzioni:
Q0-Q7: Pin di uscita dati paralleli a 8 bit, in grado di controllare direttamente 8 LED o 8 pin di un display a 7 segmenti.
Q7’: Pin di uscita seriale, collegato al DS di un altro 74HC595 per connettere più 74HC595 in serie.
MR: Pin di reset, attivo a livello basso.
SHcp: Ingresso temporale del registro a scorrimento. Al fronte di salita, i dati nel registro si spostano di un bit, es. i dati in Q1 si spostano in Q2, e così via. Al fronte di discesa, i dati nel registro rimangono invariati.
STcp: Ingresso temporale del registro di memoria. Al fronte di salita, i dati nel registro a scorrimento vengono trasferiti nel registro di memoria.
CE: Pin di abilitazione dell’uscita, attivo a livello basso.
DS: Pin di ingresso dati seriali.
VCC: Tensione di alimentazione positiva.
GND: Massa.
