2.2 LED

Panoramica

In questa lezione imparerai a utilizzare un LED. Il LED è un comune dispositivo di emissione luminosa che funziona secondo il principio della ricombinazione di elettroni e lacune, rilasciando energia per emettere luce. Questo componente è ampiamente utilizzato nella società odierna, come in illuminazione, display a pannelli, dispositivi medici e altro.

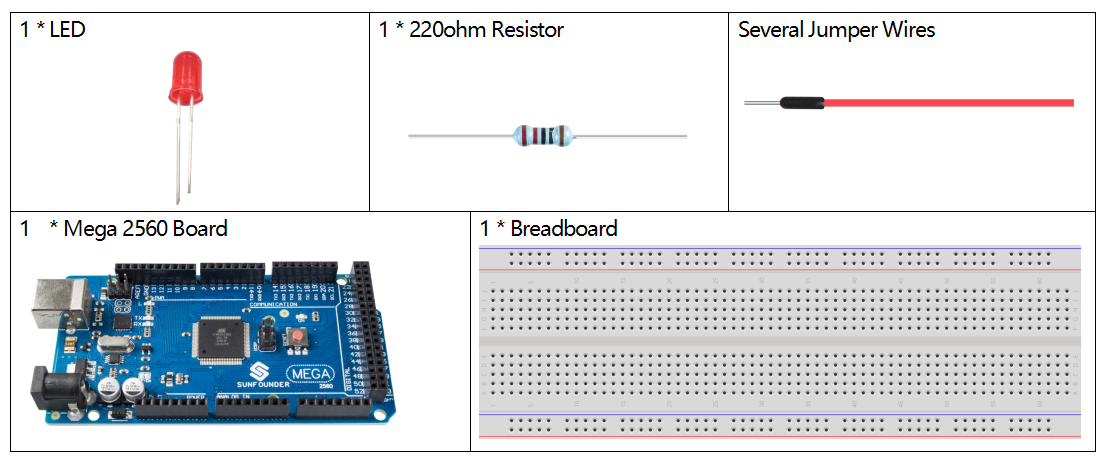

Componenti Necessari

../_images/list_2.2.png

Schema del Circuito

../_images/image401.png

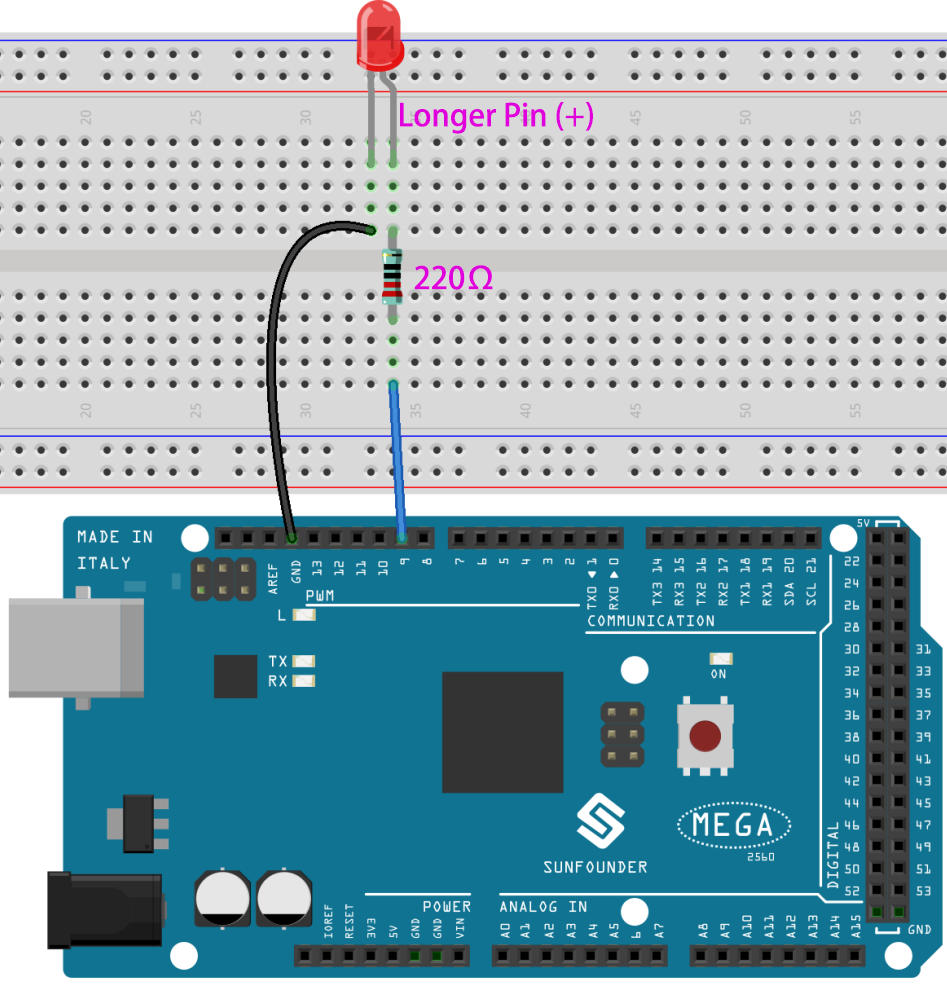

Circuito con Fritzing

In questo esempio, utilizziamo il pin 9 per controllare il LED. Inserisci un’estremità della resistenza nel pin digitale 9 e collega il pin lungo (un elettrodo positivo, chiamato anodo) del LED all’altra estremità della resistenza. Collega il pin corto (un elettrodo negativo, chiamato catodo) del LED a GND.

../_images/image30.png

Codice

Nota

  • Puoi aprire direttamente il file 2.2_led.ino che si trova nel percorso sunfounder_vincent_kit_for_arduino\code\2.2_led.

  • Oppure copia questo codice nell’Arduino IDE.

Esempio 1：

Dopo aver caricato il codice sulla scheda Mega2560, vedrai il LED lampeggiare. Consulta 1.2 Scrittura Digitale (Digital Write) per ulteriori dettagli sull’analisi del codice.

Esempio 2:

Nota

  • Puoi aprire direttamente il file 2.2_led_2.ino che si trova nel percorso sunfounder_vincent_kit_for_arduino\code\2.2_led_2.

  • Oppure copia questo codice nell’Arduino IDE.

Dopo aver caricato il codice sulla scheda Mega2560, noterai che il LED si accende gradualmente, poi si spegne, si riaccende e si spegne di nuovo… Questo ciclo continuerà in questo modo. Per un’analisi dettagliata del codice, consulta 1.3 Scrittura Analogica (Analog Write).

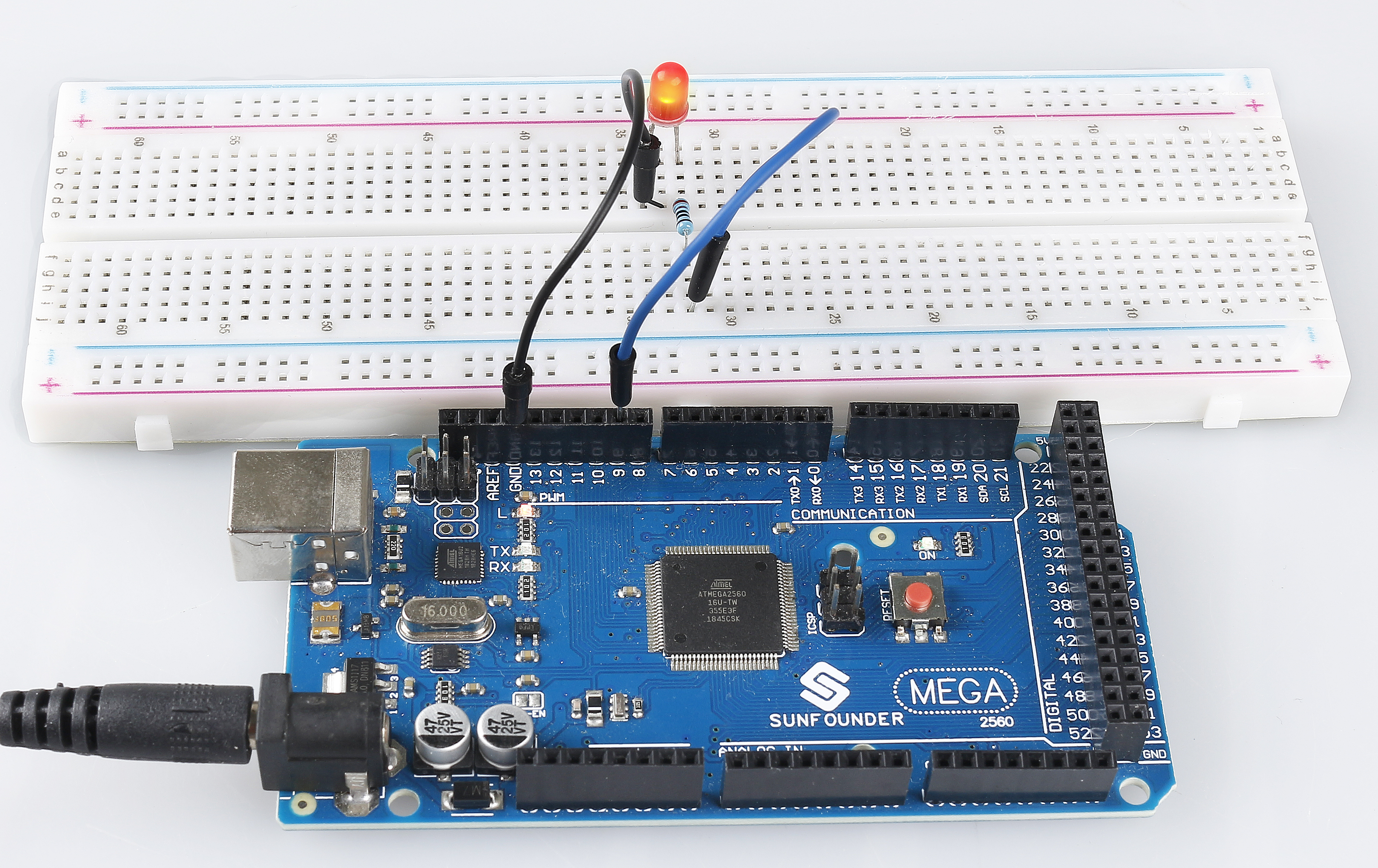

Immagine del Fenomeno

../_images/image36.jpeg
