Display a 7 Segmenti

../_images/7-seg.jpg

Un display a 7 segmenti è un componente a forma di «8» che racchiude 7 LED. Ogni LED è chiamato segmento e, quando alimentato, forma parte di una cifra da visualizzare.

Esistono due tipi di connessione dei pin: Catodo Comune (CC) e Anodo Comune (CA). Come suggerisce il nome, un display CC collega tutti i catodi dei 7 LED, mentre un display CA collega tutti gli anodi dei 7 segmenti.

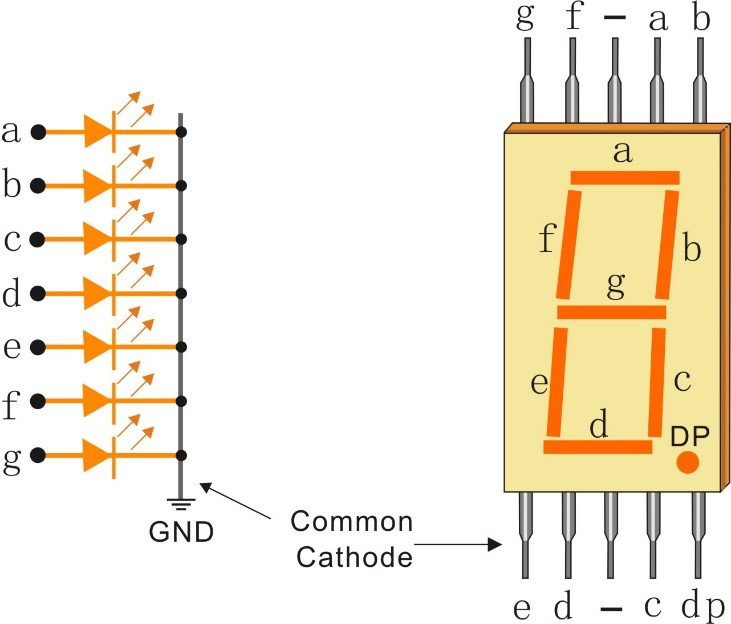

In questo kit, utilizziamo un display a 7 segmenti con Catodo Comune. Di seguito è riportato il simbolo elettronico.

../_images/segment_cathode.png

Ogni LED del display è associato a un segmento posizionale con uno dei suoi pin di connessione che sporge dalla confezione di plastica rettangolare. Questi pin LED sono etichettati da «a» a «g» e rappresentano ciascun LED individuale. Gli altri pin LED sono collegati insieme formando un pin comune. Alimentando correttamente i pin dei segmenti LED in un determinato ordine, alcuni segmenti si illumineranno mentre altri rimarranno spenti, mostrando così il carattere corrispondente sul display.

Codici di Visualizzazione

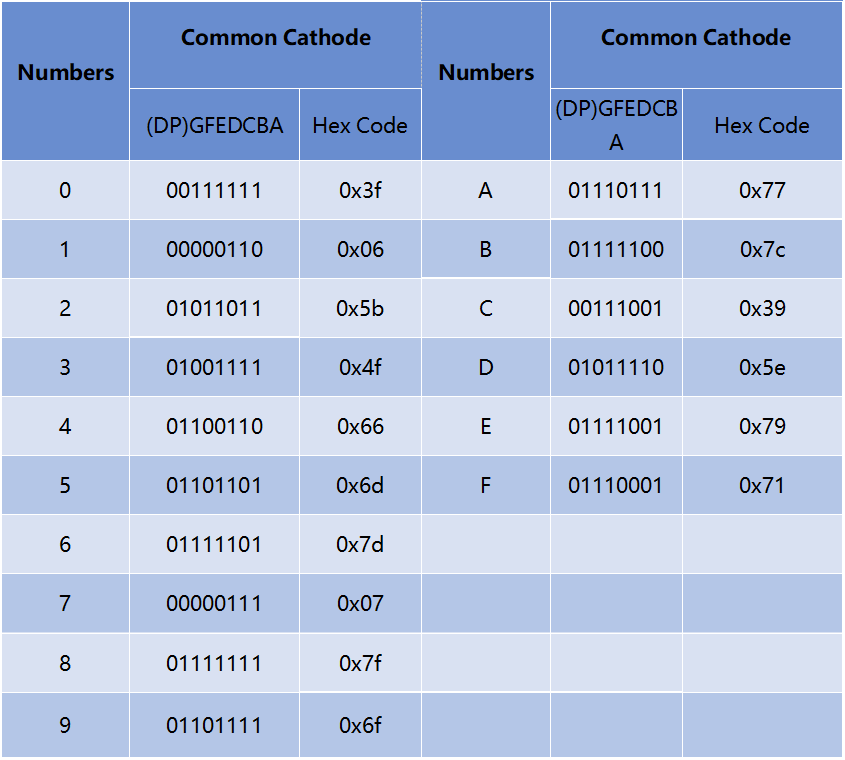

Per aiutarti a capire come i display a 7 segmenti (Catodo Comune) mostrano i numeri, abbiamo creato la seguente tabella. I numeri rappresentano i valori 0-F visualizzati sul display a 7 segmenti; (DP) GFEDCBA si riferisce ai LED corrispondenti impostati su 0 o 1. Ad esempio, 00111111 indica che DP e G sono impostati su 0, mentre gli altri sono impostati su 1. Pertanto, il numero 0 viene mostrato sul display a 7 segmenti e il codice HEX corrisponde al numero esadecimale.

../_images/segment_code.png
