2.35 Modulo RFID-RC522

Panoramica

In questa lezione imparerai a utilizzare il modulo RFID. RFID è l’acronimo di Radio Frequency Identification. Il suo principio di funzionamento si basa sulla comunicazione dati senza contatto tra il lettore e l’etichetta per identificare un obiettivo. Le applicazioni RFID sono molto estese; tra quelle più tipiche troviamo microchip per animali, immobilizzatori, controllo accessi, gestione parcheggi, automazione delle linee di produzione e gestione dei materiali.

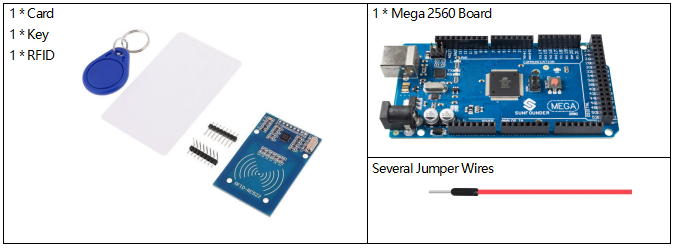

Componenti necessari

../_images/Part_two_35.png

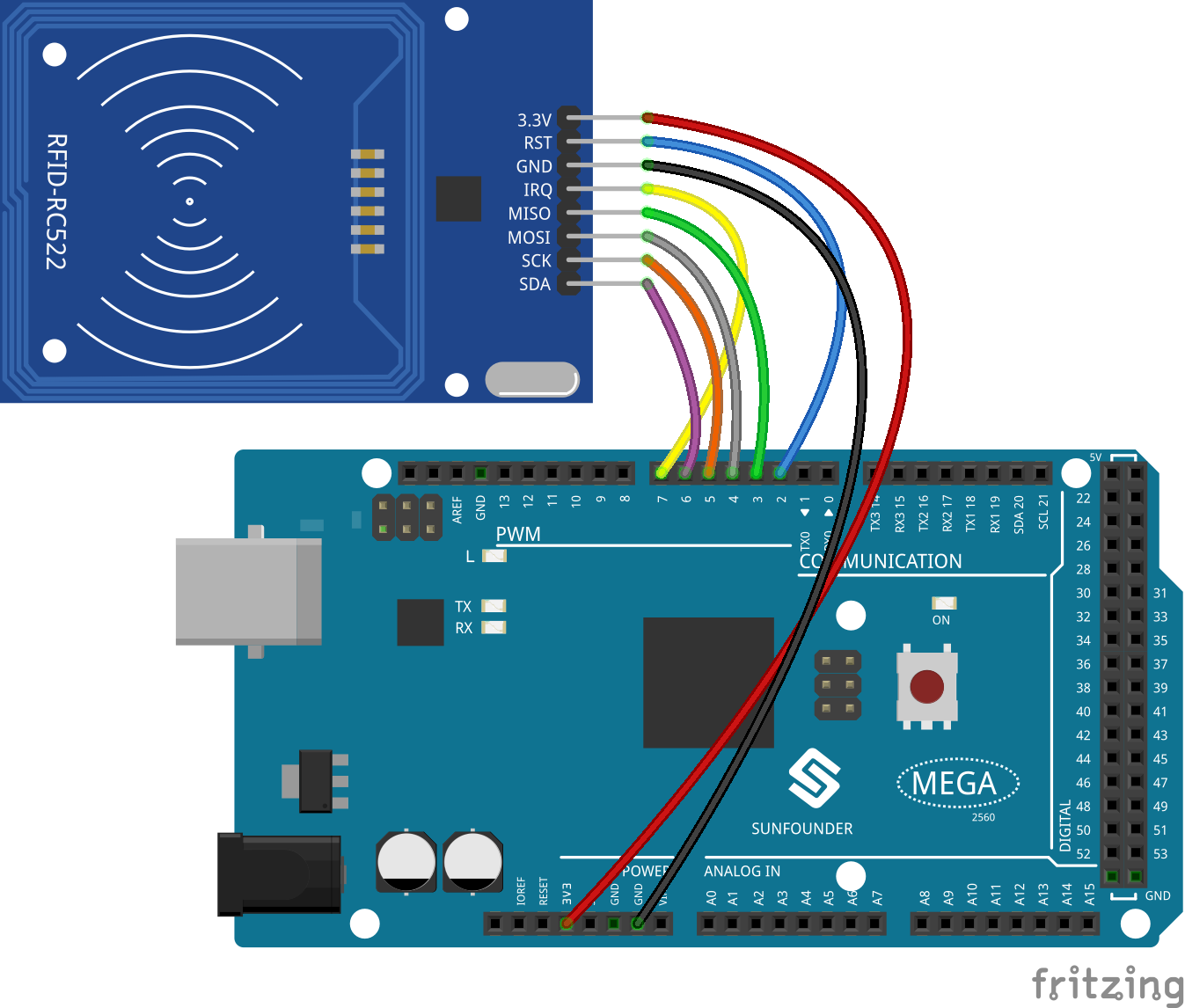

Circuito Fritzing

In questo esempio, inseriamo il modulo RFID nel breadboard. Colleghiamo il 3.3V del modulo RFID al 3.3V, GND a GND, RST al pin 2, SDA al pin 6, SCK al pin 5, MOSI al pin 4, MISO al pin 3 e IRQ al pin 7.

../_images/image259.png

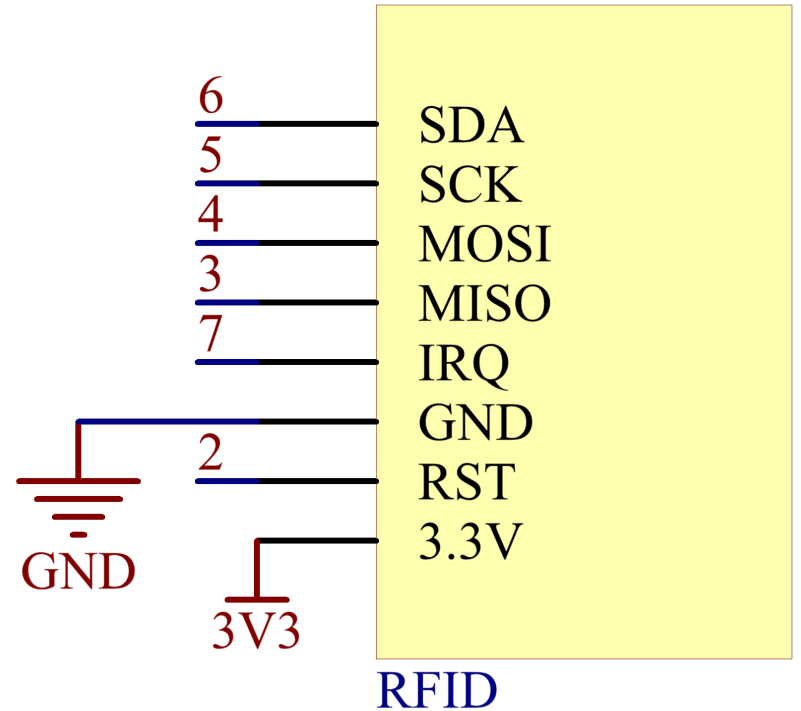

Schema elettrico

../_images/image260.png

Codice

Nota

  • Puoi aprire direttamente il file 2.35_RFID.ino nella cartella sunfounder_vincent_kit_for_arduino\code\2.35_RFID.

  • Qui viene utilizzata la libreria RFID1; fai riferimento a Installazione manuale per un tutorial sull’installazione.

Dopo aver caricato il codice sulla scheda Mega2560, puoi avvicinare la tua scheda RFID (chiave segreta) al lettore RFID. Il modulo leggerà le informazioni della scheda e le stamperà sul monitor seriale.

Analisi del codice

Le funzionalità del modulo sono incluse nella libreria rfid1.h.

#include <rfid1.h>

Funzioni della libreria：

RFID1

Crea una nuova istanza della classe rfid1 che rappresenta un particolare modulo RFID collegato al tuo Arduino.

void begin(IRQ_PIN,SCK_PIN,MOSI_PIN,MISO_PIN,SDA_PIN,RST_PIN)

Configurazione dei pin.

  • IRQ_PIN, SCK_PIN, MOSI_PIN, MISO_PIN: i pin utilizzati per la comunicazione SPI.

  • SDA_PIN: adattatore dati sincrono.

  • RST_PIN: i pin utilizzati per il reset.

void init()

Inizializza l’RFID.

uchar request(uchar reqMode, uchar *TagType);

Cerca una scheda e leggi il tipo di scheda. La funzione restituirà lo stato corrente della lettura RFID e restituirà MI_OK se il processo ha successo.

  • reqMode: Metodo di ricerca. PICC_REQIDL è definito con il comando 0x26 (cerca le schede che non sono in modalità di riposo nell’area dell’antenna).

  • *TagType: Memorizza il tipo di scheda, che può essere un valore a 4 byte (es. 0x0400).

char * readCardType(uchar *TagType)

Questa funzione decodifica il numero esadecimale a quattro cifre di *tagType nel tipo specifico di scheda e restituisce una stringa. Se passato 0x0400, verrà restituito «MFOne-S50».

uchar anticoll(uchar *serNum);

Evita conflitti e leggi il numero seriale della scheda. La funzione restituirà lo stato corrente della lettura RFID e restituirà MI_OK se il processo ha successo.

  • *serNum: Memorizza il numero seriale della scheda e restituisce il numero seriale a 4 byte. Il 5° byte è il byte di verifica (es. ID della scheda magnetica: 5AE4C955).

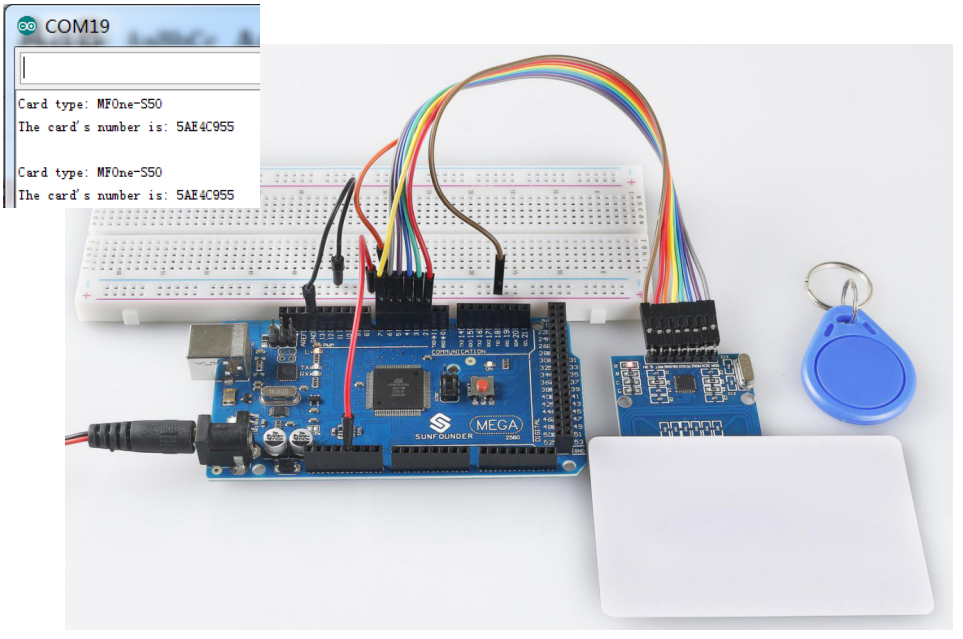

Immagine del fenomeno

2.35
