2.21 Modulo Relè

Panoramica

In questa lezione imparerai a conoscere il modulo relè.

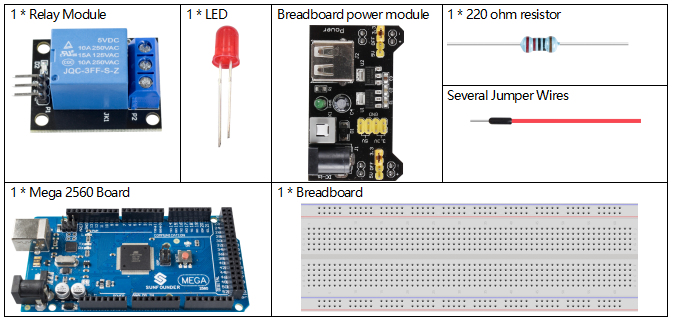

Componenti necessari

../_images/Part_two_21.png

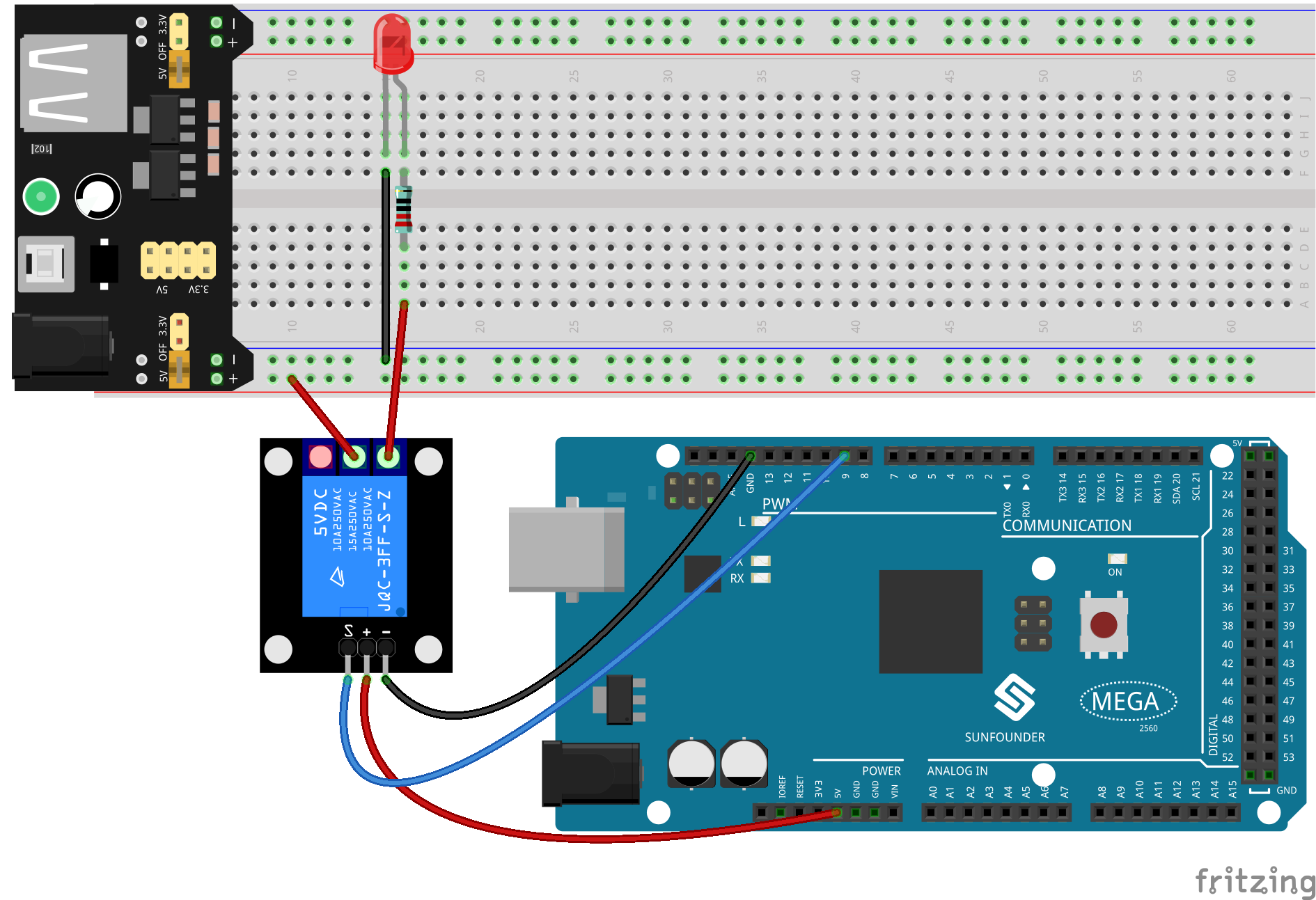

Circuito Fritzing

In questo esempio utilizziamo il modulo di alimentazione per alimentare il carico, utilizzando un LED come esempio.

../_images/image187.png

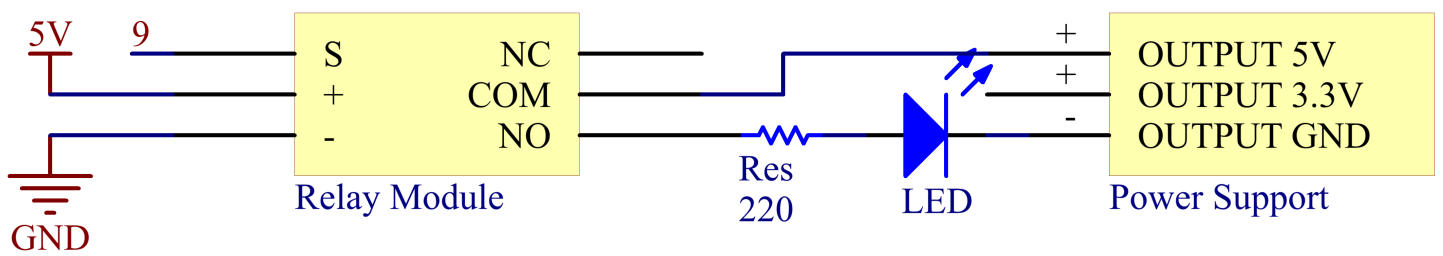

Schema elettrico

../_images/image188.png

Codice

Nota

  • Puoi aprire direttamente il file 2.21_relayModule.ino nella cartella sunfounder_vincent_kit_for_arduino\code\2.21_relayModule.

  • Oppure copia questo codice nell’IDE di Arduino.

Dopo aver caricato il codice sulla scheda Mega2560, potrai osservare che il modulo relè controlla l’apertura e la chiusura del circuito esterno, cambiando il suo stato operativo ogni secondo. Per una spiegazione dettagliata del codice, consulta 1.2 Scrittura Digitale (Digital Write).

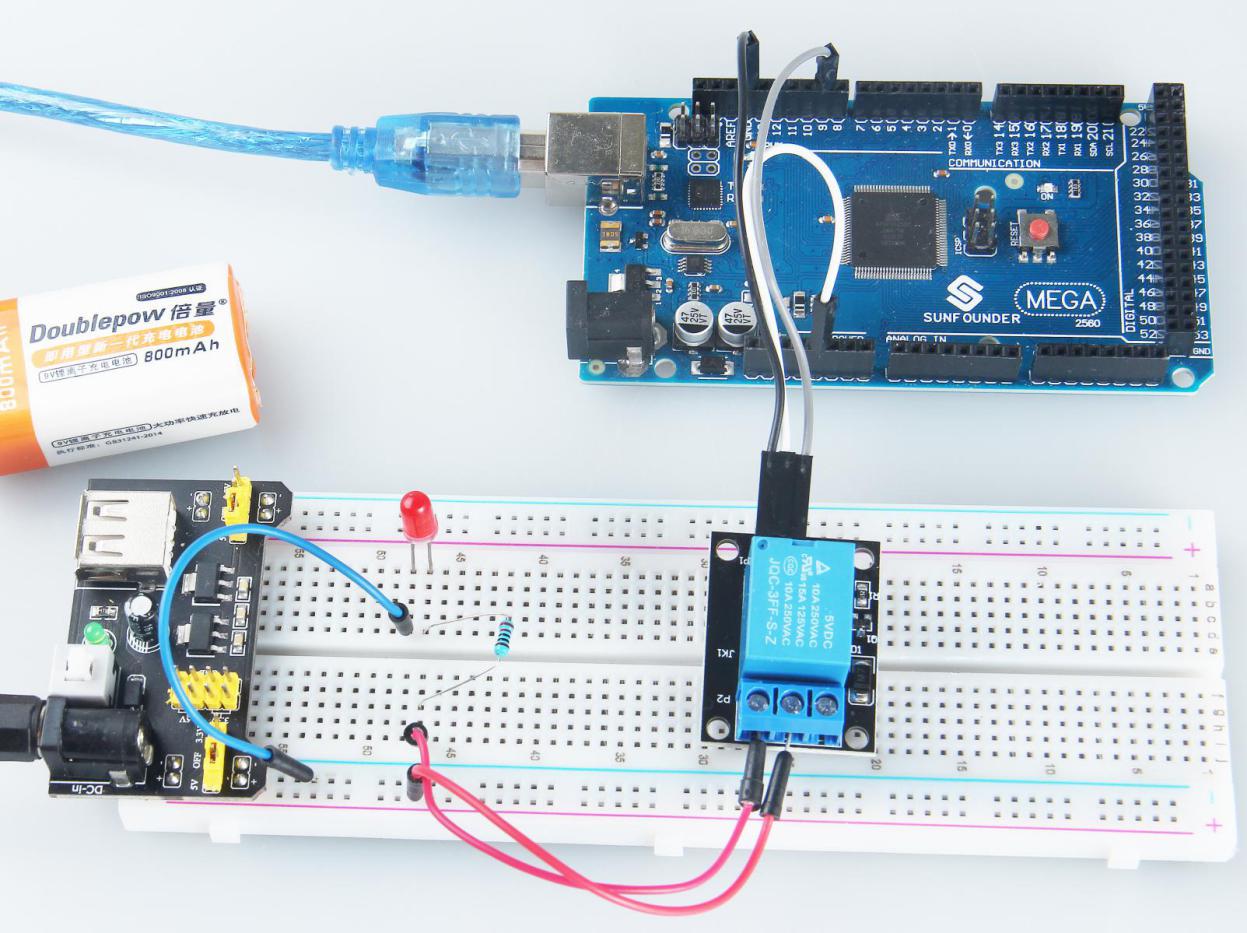

Immagine del risultato

../_images/image189.jpeg
