1.7 Controllo dell’Uscita con Ingresso Analogico

Panoramica

Puoi creare un sistema di I/O (input/output) utilizzando dispositivi analogici. Ad esempio, puoi utilizzare un potenziometro, una fotoresistenza o un sensore di livello dell’acqua per controllare la luminosità di un LED, la velocità di un motore e altro ancora. In questa lezione, utilizzeremo un potenziometro e un LED per modificare la luminosità del LED ruotando il potenziometro.

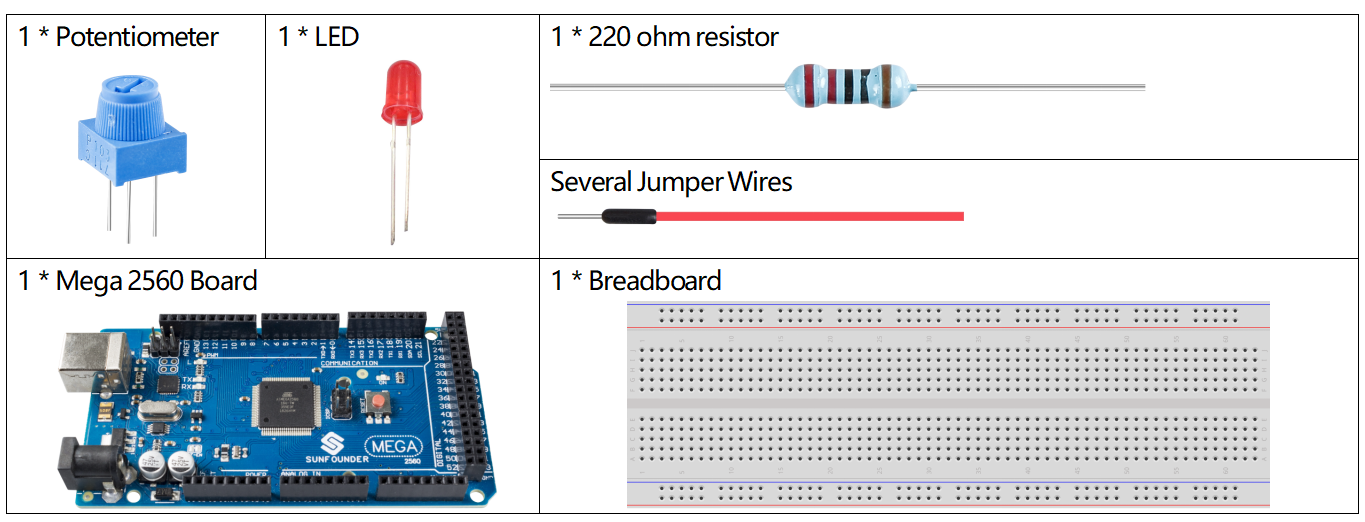

Componenti Necessari

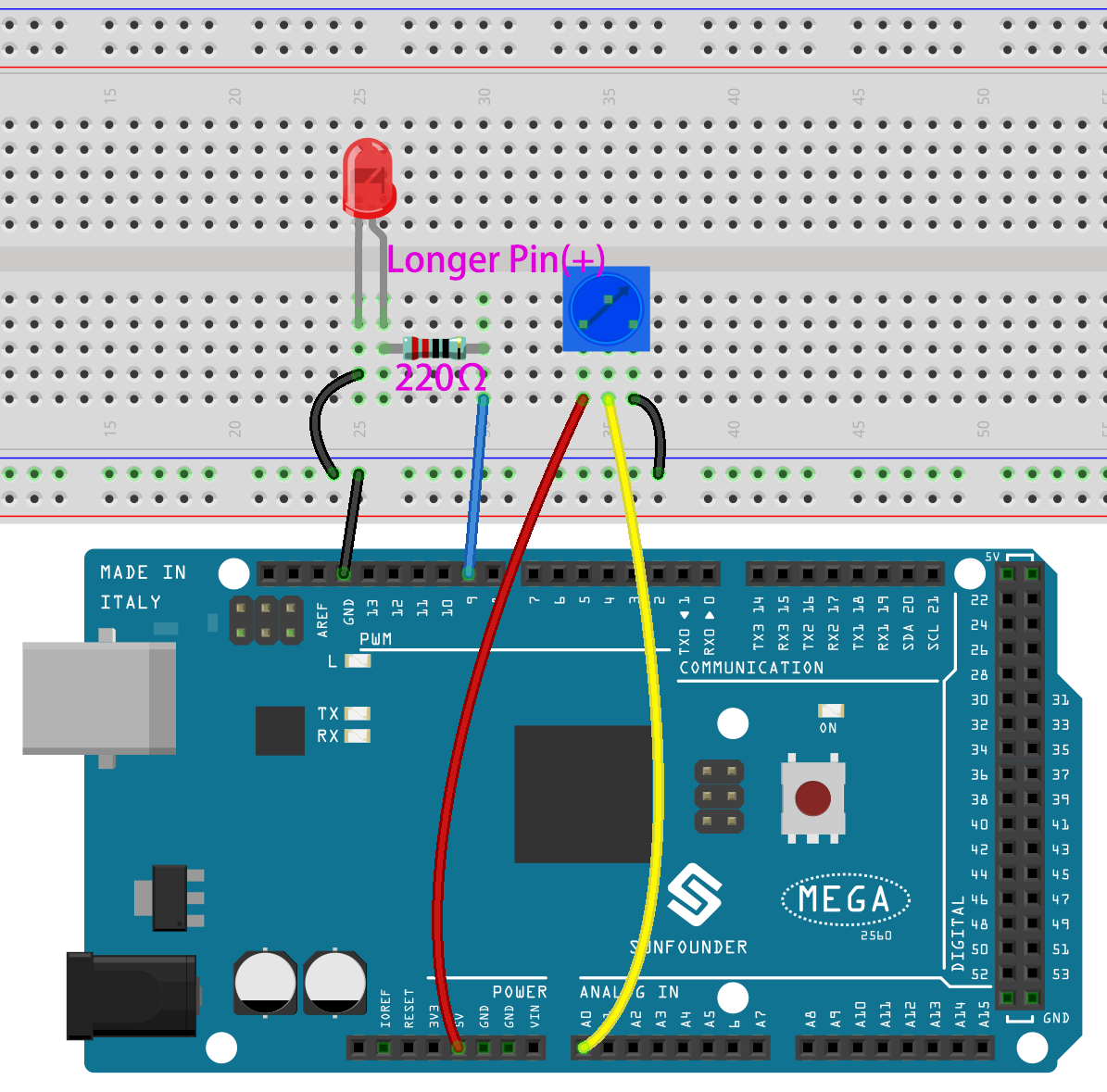

Circuito con Fritzing

In questa lezione, utilizziamo il pin PWM 9 per controllare il LED e il pin analogico A0 per leggere il valore del potenziometro. Dopo aver caricato il codice, noterai che la luminosità del LED cambia in base alla rotazione del potenziometro.

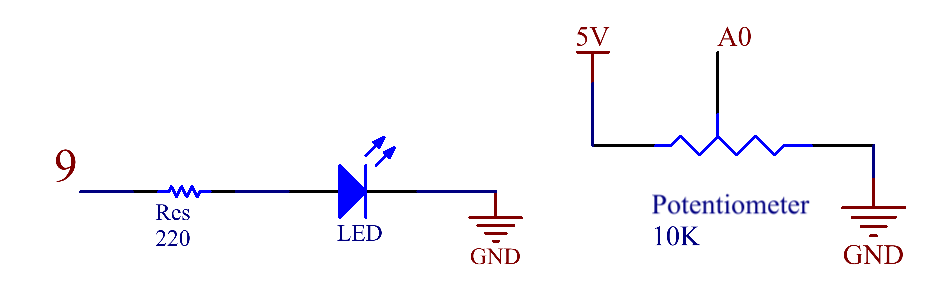

Schema del Circuito

Codice

Nota

Puoi aprire direttamente il file 1.7_analogInputControlOutput.ino che si trova nel percorso sunfounder_vincent_kit_for_arduino\code\1.7_analogInputControlOutput.
Oppure copia questo codice nell’Arduino IDE.

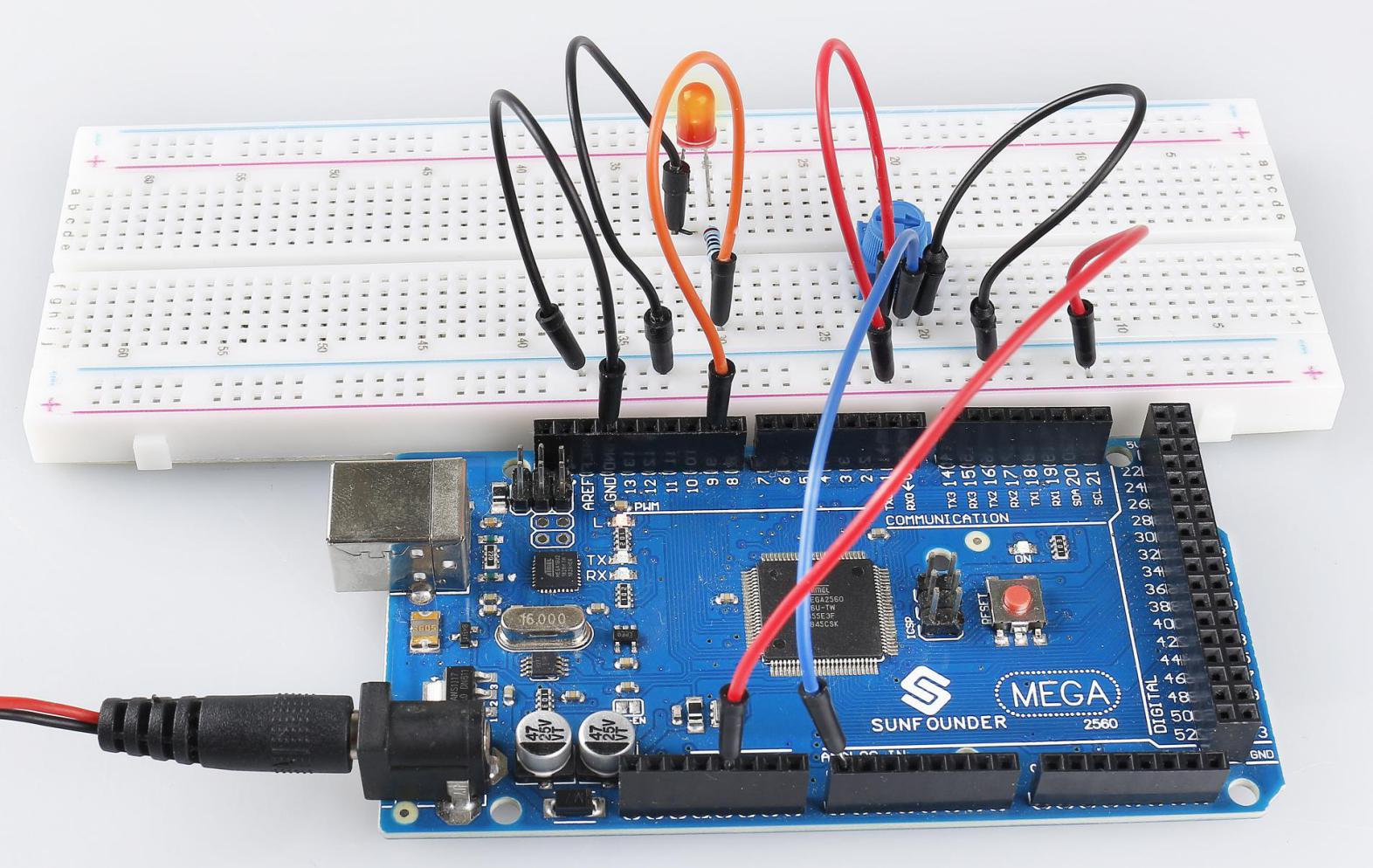

Una volta caricato il codice sulla scheda Mega2560, noterai che la luminosità del LED cambia ruotando la manopola del potenziometro.

Analisi del Codice

Dichiara i pin del potenziometro e del LED.

const int sensorPin = A0;
const int ledPin = 9;

In setup(), configura la modalità del ledPin come OUTPUT.

pinMode(ledPin,OUTPUT);

In loop(), leggi il valore del potenziometro.

int sensorValue=analogRead(sensorPin);

Mappa il valore letto dal potenziometro ai livelli di luminosità del LED (da 0-1024 a 0-255).

int brightness = map(sensorValue,0,1024,0,255);

Scrivi il valore di luminosità al LED.

analogWrite(ledPin,brightness);
