2.5 Display a 7 Segmenti

Panoramica

In questa lezione, imparerai a conoscere il Display a 7 Segmenti. Grazie ai suoi numerosi vantaggi, questo dispositivo è ampiamente utilizzato in apparecchiature elettriche, in particolare negli elettrodomestici che mostrano informazioni numeriche, come display, condizionatori d’aria, scaldabagni, frigoriferi e così via. I LED del Display a 7 Segmenti emettono luce in base ai segnali elettrici inviati ai vari pin. Può visualizzare informazioni numeriche come orari, date, temperature e altro ancora.

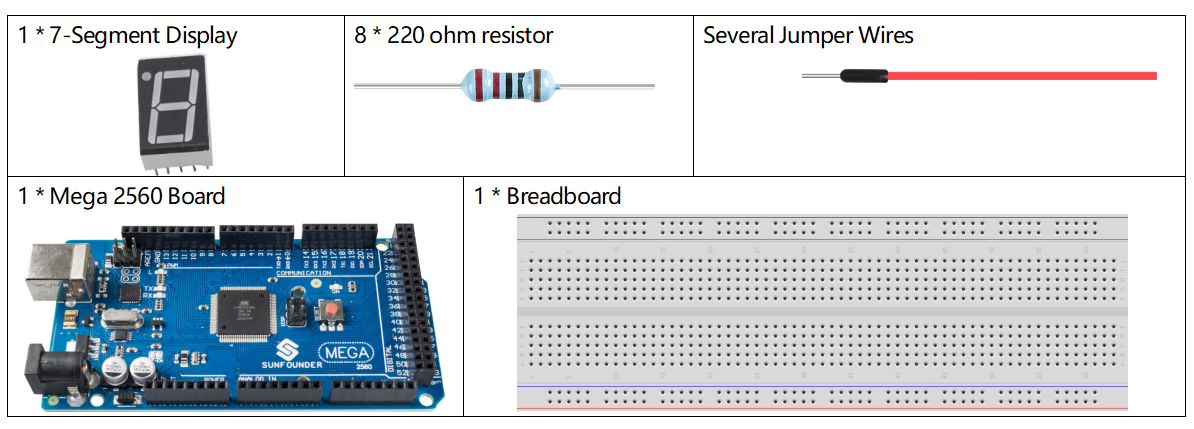

Componenti Necessari

../_images/list_2.5.png

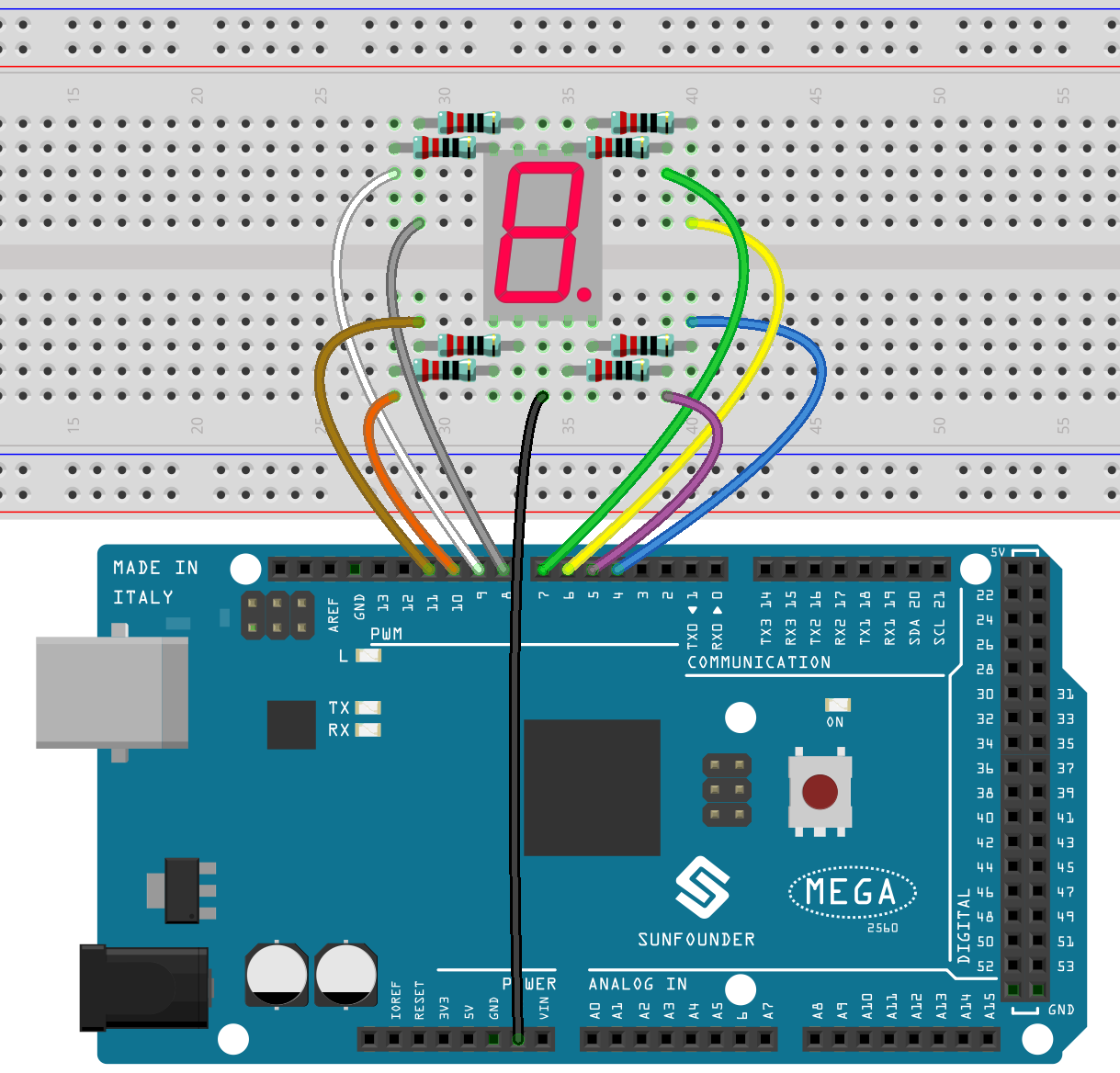

Circuito con Fritzing

../_images/image429.png

Collega ciascun pin da a a g del Display a 7 Segmenti a una resistenza limitatrice di corrente da 220 ohm e poi ai pin digitali 4–11. Collega GND a GND.

Il cablaggio tra il display a 7 segmenti e la scheda Mega2560 è mostrato di seguito:

../_images/image430.png

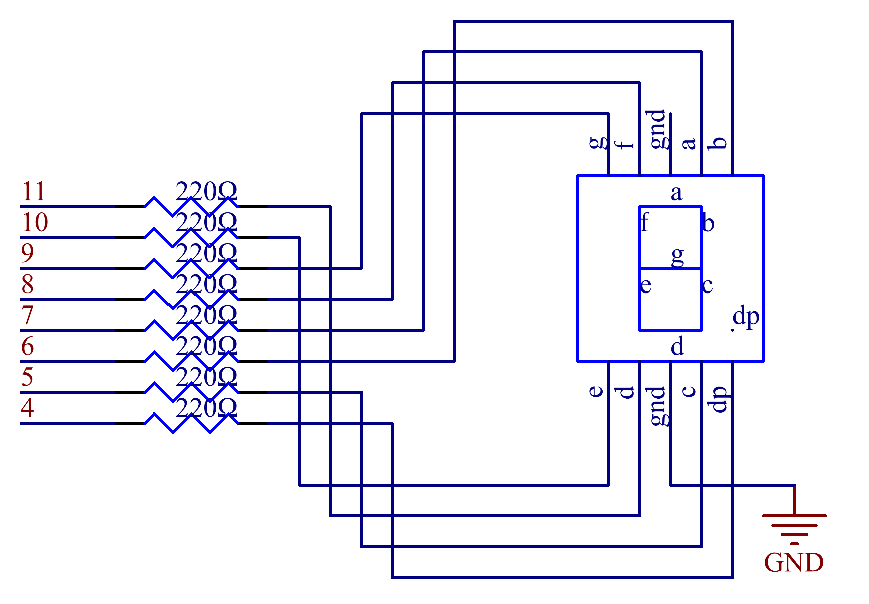

Schema del Circuito

../_images/image431.png

Codice

Nota

  • Puoi aprire direttamente il file 2.5_7segment.ino che si trova nel percorso sunfounder_vincent_kit_for_arduino\code\2.5_7segment.

  • Oppure copia questo codice nell’Arduino IDE.

Una volta caricato il codice, vedrai il display a 7 segmenti mostrare in sequenza 1, 2, 3, 4, 5, 6, 7, 8, 9, A, b, C, d, E, F.

Analisi del Codice

Associa i numeri dei pin sul display a 7 segmenti ai pin della scheda Mega2560, dichiarandoli come segue:

const int a=7; // il segmento "a" del display è collegato al pin digitale 7
const int b=6; // il segmento "b" del display è collegato al pin digitale 6
const int c=5; // il segmento "c" del display è collegato al pin digitale 5
const int d=11; // il segmento "d" del display è collegato al pin digitale 11
const int e=10; // il segmento "e" del display è collegato al pin digitale 10
const int f=8; // il segmento "f" del display è collegato al pin digitale 8
const int g=9; // il segmento "g" del display è collegato al pin digitale 9
const int dp=4; // il punto decimale del display è collegato al pin digitale 4

Crea una serie di sottofunzioni per gestire lo stato dei segmenti durante la visualizzazione di numeri o lettere. Ad esempio, per visualizzare il numero «2», i segmenti F e C sono spenti, mentre gli altri sono accesi.

../_images/image89.jpeg

Per prima cosa, è importante capire come il numero 2 viene mostrato sul display. Si accendono i segmenti a, b, d, e, e g impostando i pin corrispondenti su HIGH, mentre i pin collegati a c e f rimangono su LOW. Si utilizza la funzione turnOffAllSegments() per spegnere tutti i segmenti prima di accendere solo quelli necessari.

...
void digital_2()  // mostra "2" sul display a 7 segmenti
{
  turnOffAllSegments();
  digitalWrite(a, HIGH);
  digitalWrite(b, HIGH);
  digitalWrite(g, HIGH);
  digitalWrite(e, HIGH);
  digitalWrite(d, HIGH);
}
...

Nel loop(), richiama la funzione che visualizza il numero.

void loop()
{
digital_1(); // mostra "1" sul display
delay(1000); // attesa di 1 secondo
digital_2(); // mostra "2" sul display
delay(1000); // attesa di 1 secondo
digital_3(); // mostra "3" sul display
//...
}

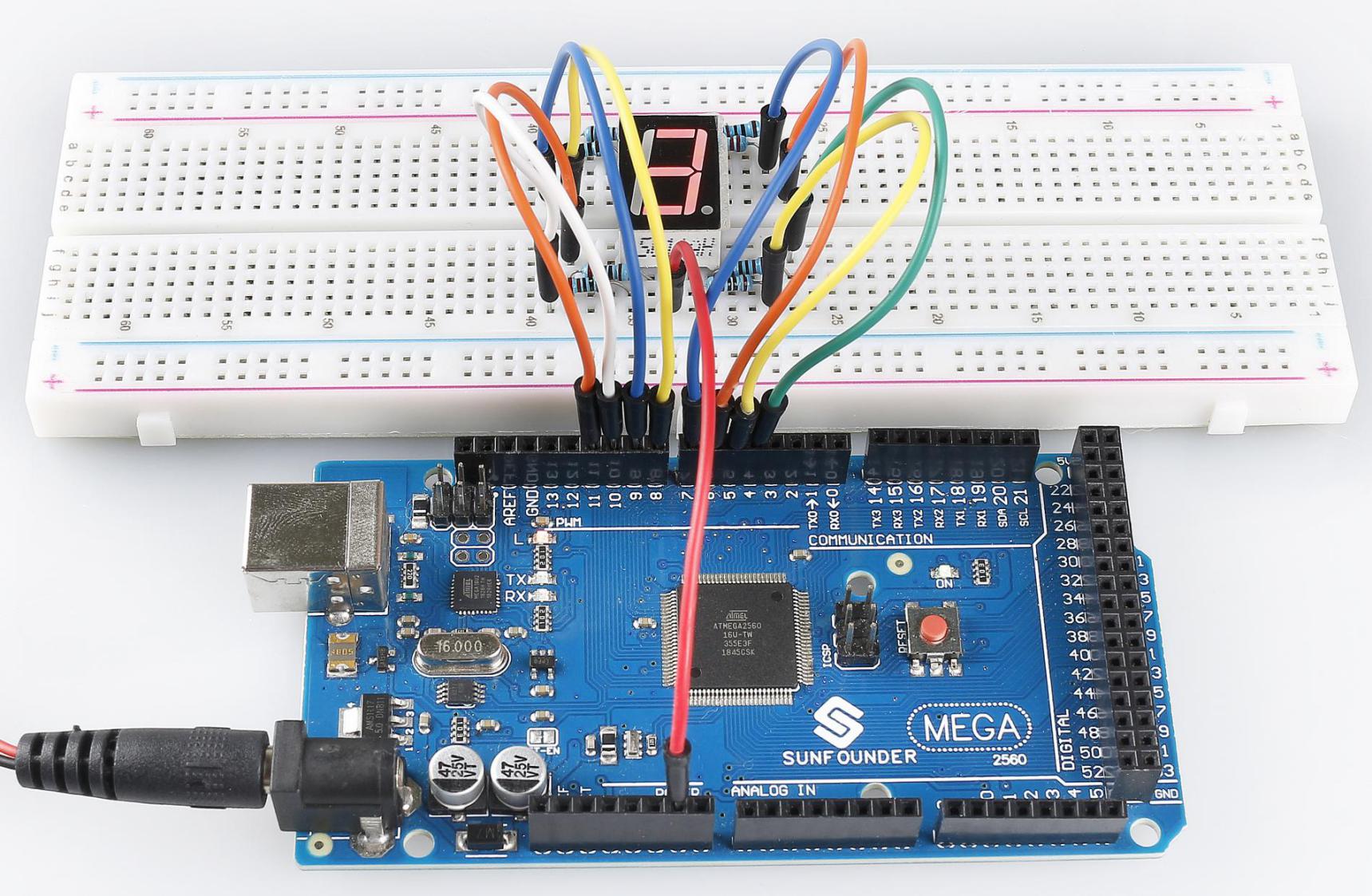

Immagine del Fenomeno

../_images/image90.jpeg
