Modulo MFRC522

RFID

La Radio Frequency Identification (RFID) si riferisce a tecnologie che prevedono l’uso della comunicazione wireless tra un oggetto (o tag) e un dispositivo interrogatore (o lettore) per tracciare e identificare automaticamente tali oggetti. La portata di trasmissione del tag è limitata a pochi metri dal lettore. Non è necessariamente richiesta una linea di vista chiara tra il lettore e il tag.

La maggior parte dei tag contiene almeno un circuito integrato (IC) e un’antenna. Il microchip memorizza informazioni ed è responsabile della gestione della comunicazione in radiofrequenza (RF) con il lettore. I tag passivi non dispongono di una fonte di energia indipendente e dipendono da un segnale elettromagnetico esterno, fornito dal lettore, per alimentare le loro operazioni. I tag attivi contengono una fonte di energia indipendente, come una batteria. Di conseguenza, possono avere capacità di elaborazione, trasmissione e portata maggiori.

../_images/image230.png

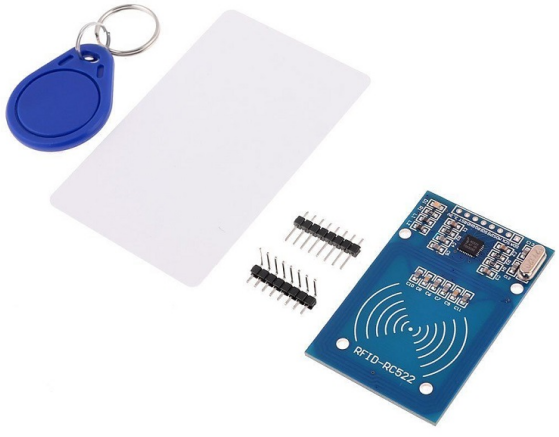

MFRC522

MFRC522 è un tipo di chip integrato per la lettura e scrittura delle carte. È comunemente utilizzato per comunicazioni radio a 13.56 MHz. Lanciato dalla NXP Company, è un chip per carte senza contatto a basso voltaggio, basso costo e di piccole dimensioni, ideale per strumenti intelligenti e dispositivi portatili.

Il MF RC522 utilizza un concetto avanzato di modulazione e demodulazione, pienamente rappresentato in tutti i tipi di metodi e protocolli di comunicazione senza contatto passivi a 13.56 MHz. Inoltre, supporta l’algoritmo di crittografia rapida CRYPTO1 per verificare i prodotti MIFARE. MFRC522 supporta anche la comunicazione senza contatto ad alta velocità della serie MIFARE, con una velocità di trasmissione dati bidirezionale fino a 424 kbit/s. Come nuovo membro della serie di lettori di carte ad alta integrazione a 13.56 MHz, MF RC522 è molto simile ai già esistenti MF RC500 e MF RC530, ma presenta anche grandi differenze. Comunica con la macchina host tramite una modalità seriale che richiede meno cablaggi. È possibile scegliere tra le modalità SPI, I2C e UART seriale (simile a RS232), che aiuta a ridurre i collegamenti, risparmiare spazio sulla scheda PCB (dimensioni più piccole) e ridurre i costi.
