2.23 Module Joystick
Aperçu
Dans cette leçon, vous allez découvrir le module Joystick. L’idée de base d’un joystick est de traduire le mouvement d’un levier en informations électroniques que l’ordinateur peut traiter. Il peut être utilisé comme contrôleur de dispositifs, tel qu’un robot.

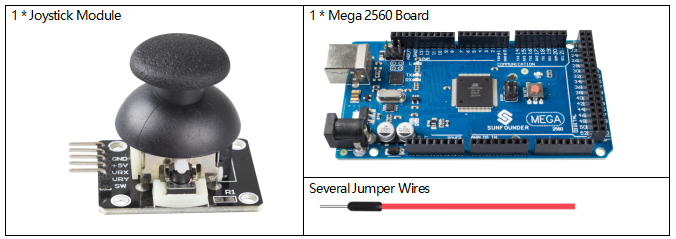

Composants Requis

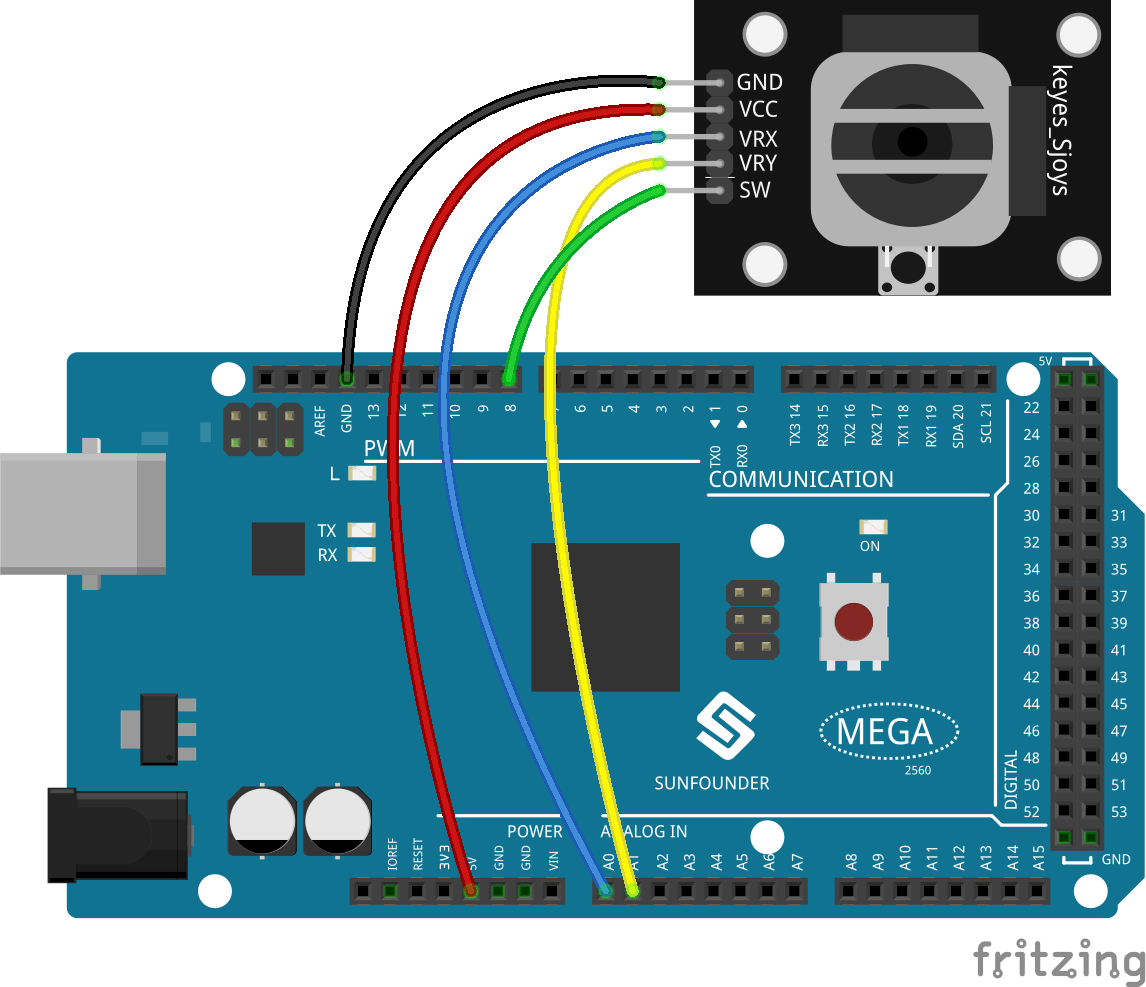

Circuit Fritzing
Dans cet exemple, connectez la broche GND du joystick à GND, VCC à 5V, et VRX à la broche A0. Ensuite, reliez VRY à la broche A1 et SW à la broche 8.

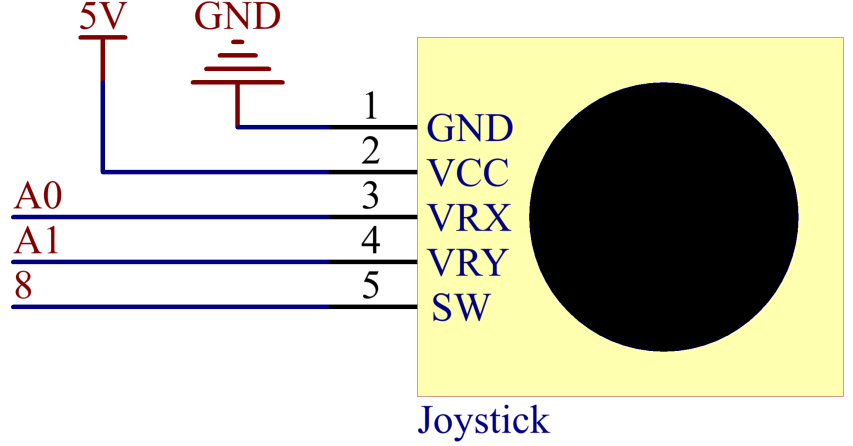

Schéma de Connexion
Code
Note
Vous pouvez ouvrir directement le fichier
2.23_joystick.inositué dans le dossiersunfounder_vincent_kit_for_arduino\code\2.23_joystick.Ou bien copier ce code dans l’IDE Arduino.
Après avoir téléversé le code sur la carte Mega2560, ouvrez le moniteur série pour afficher les lectures sur les axes X et Y du joystick, ainsi que l’état du bouton sur l’axe Z. Les valeurs des axes X et Y sont des valeurs analogiques variant dans la plage de « 0 » à « 1023 ». L’axe Z montre une valeur numérique, l’état étant soit « 1 » soit « 0 ». Consultez 1.5 Lecture analogique et 1.4 Lecture numérique pour une explication détaillée du code.

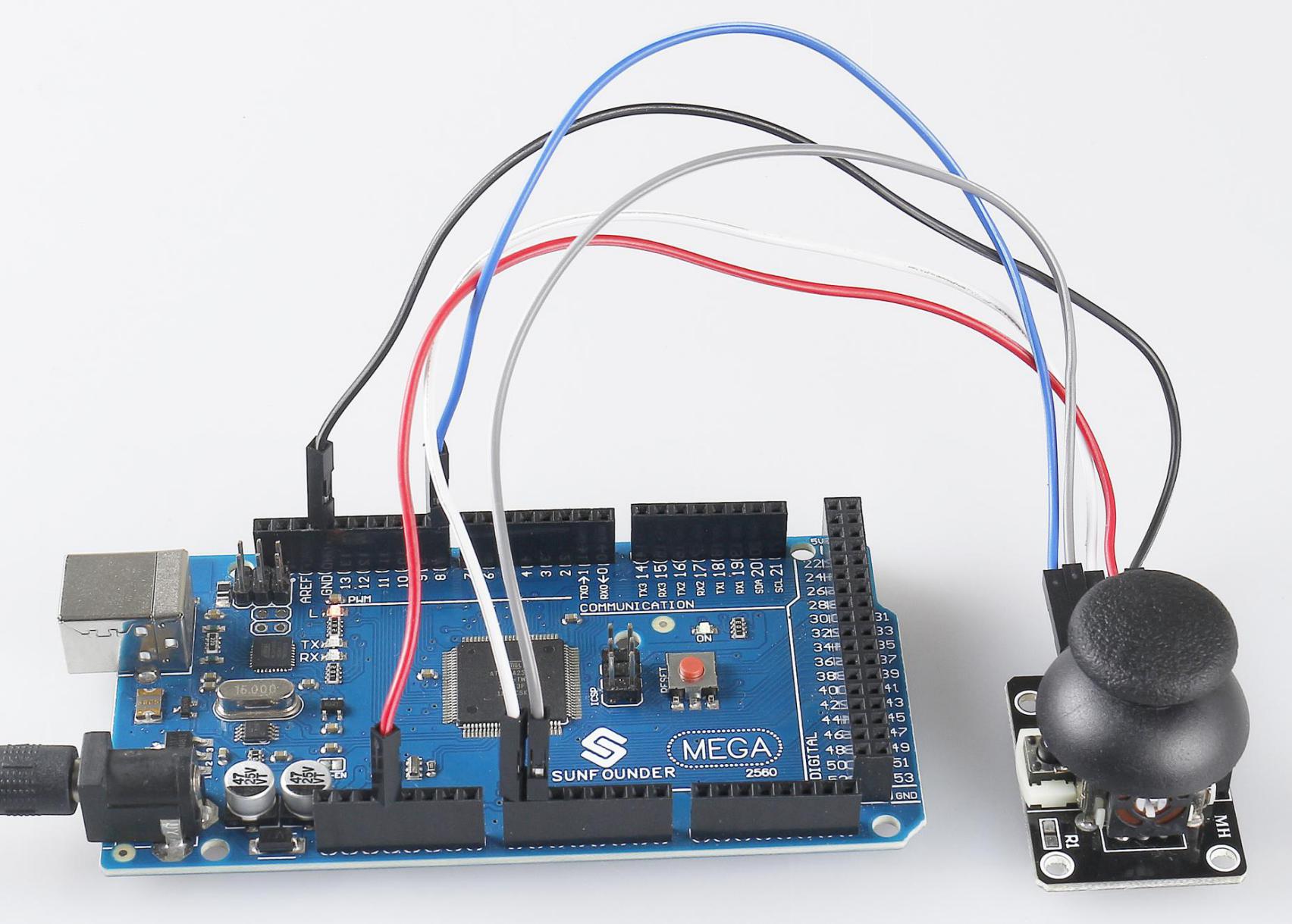

Illustration du Phénomène
