1.7 Contrôle de Sortie par Entrée Analogique

Aperçu

Vous pouvez installer un système d’entrée/sortie (I/O) utilisant des dispositifs d’entrée ou de sortie analogiques. Par exemple, vous pouvez utiliser un potentiomètre, une photo-résistance, un capteur de niveau d’eau, etc., pour contrôler la luminosité d’une LED, la vitesse d’un moteur, et bien d’autres choses. Dans cette leçon, nous allons utiliser un potentiomètre et une LED pour faire varier l’intensité lumineuse de la LED en fonction de la rotation du potentiomètre.

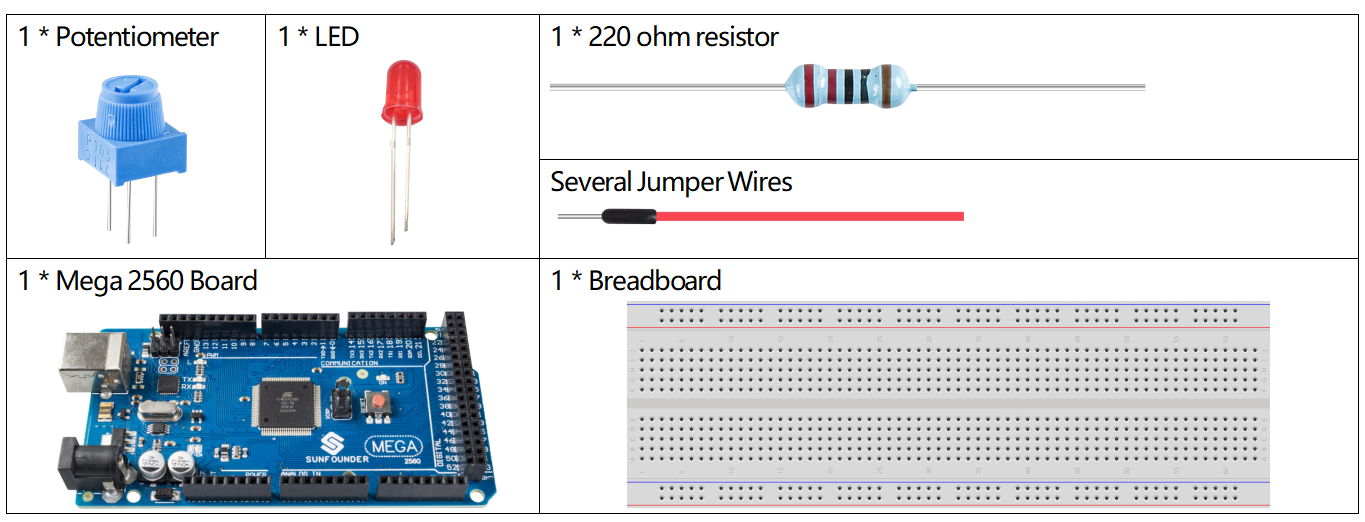

Composants requis

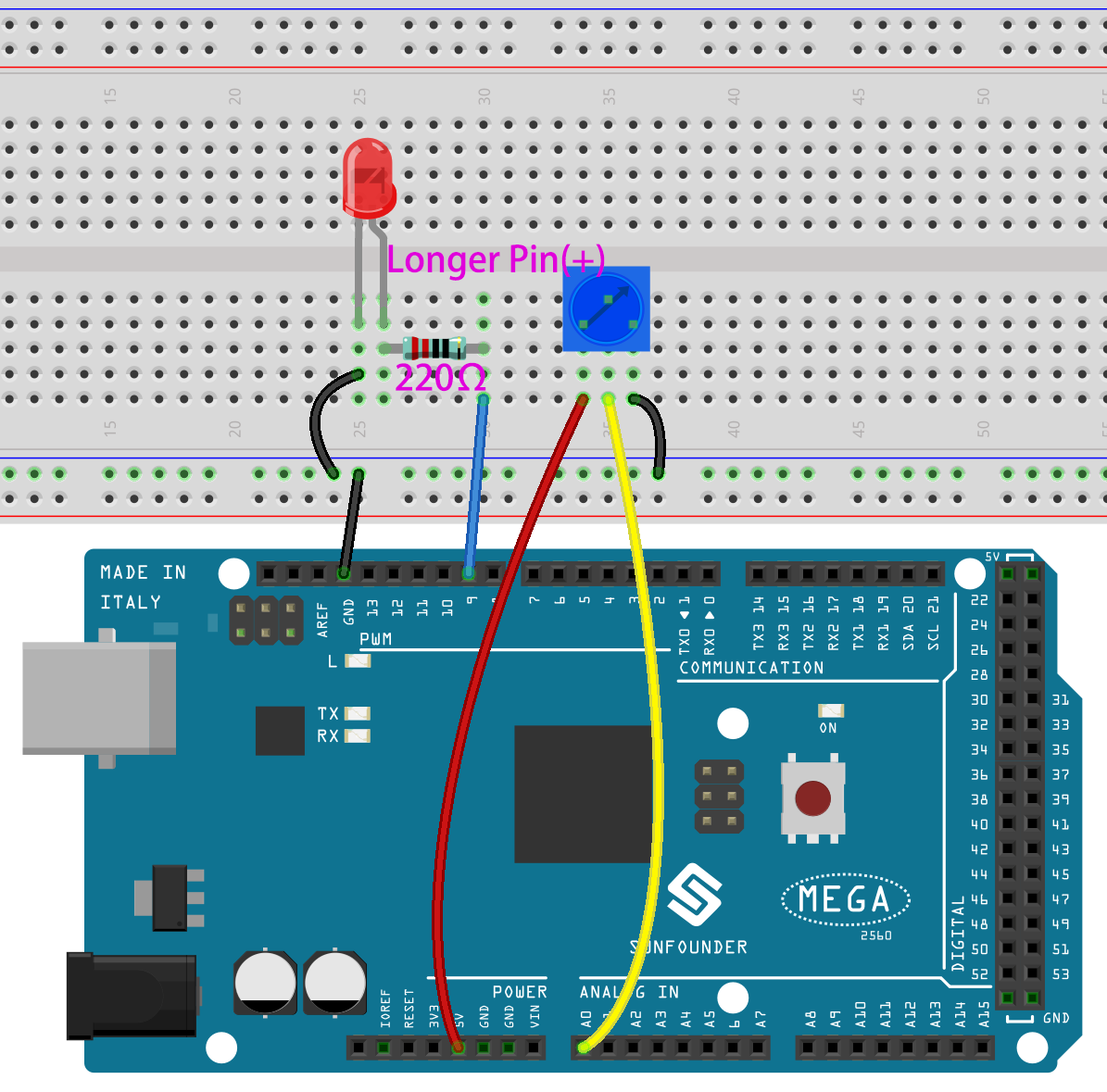

Circuit Fritzing

Dans cet exercice, nous utilisons la broche PWM 9 pour alimenter la LED. La broche analogique (A0) sert à lire la valeur du potentiomètre. Après avoir téléversé le code, vous constaterez que la luminosité de la LED varie en fonction de la rotation du potentiomètre.

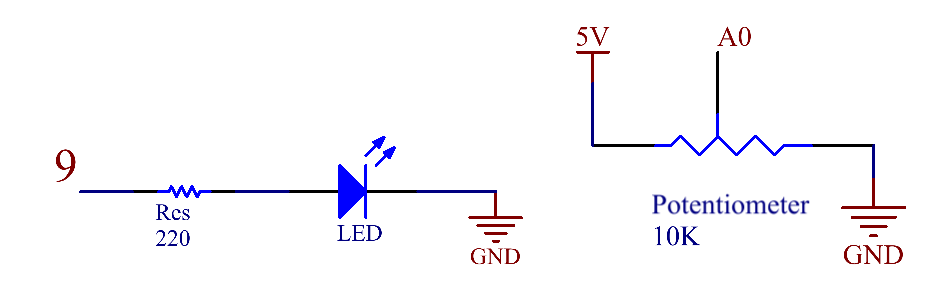

Schéma électronique

Code

Note

Vous pouvez ouvrir directement le fichier 1.7_analogInputControlOutput.ino dans le dossier sunfounder_vincent_kit_for_arduino\code\1.7_analogInputControlOutput.
Ou copier ce code dans l’IDE Arduino.

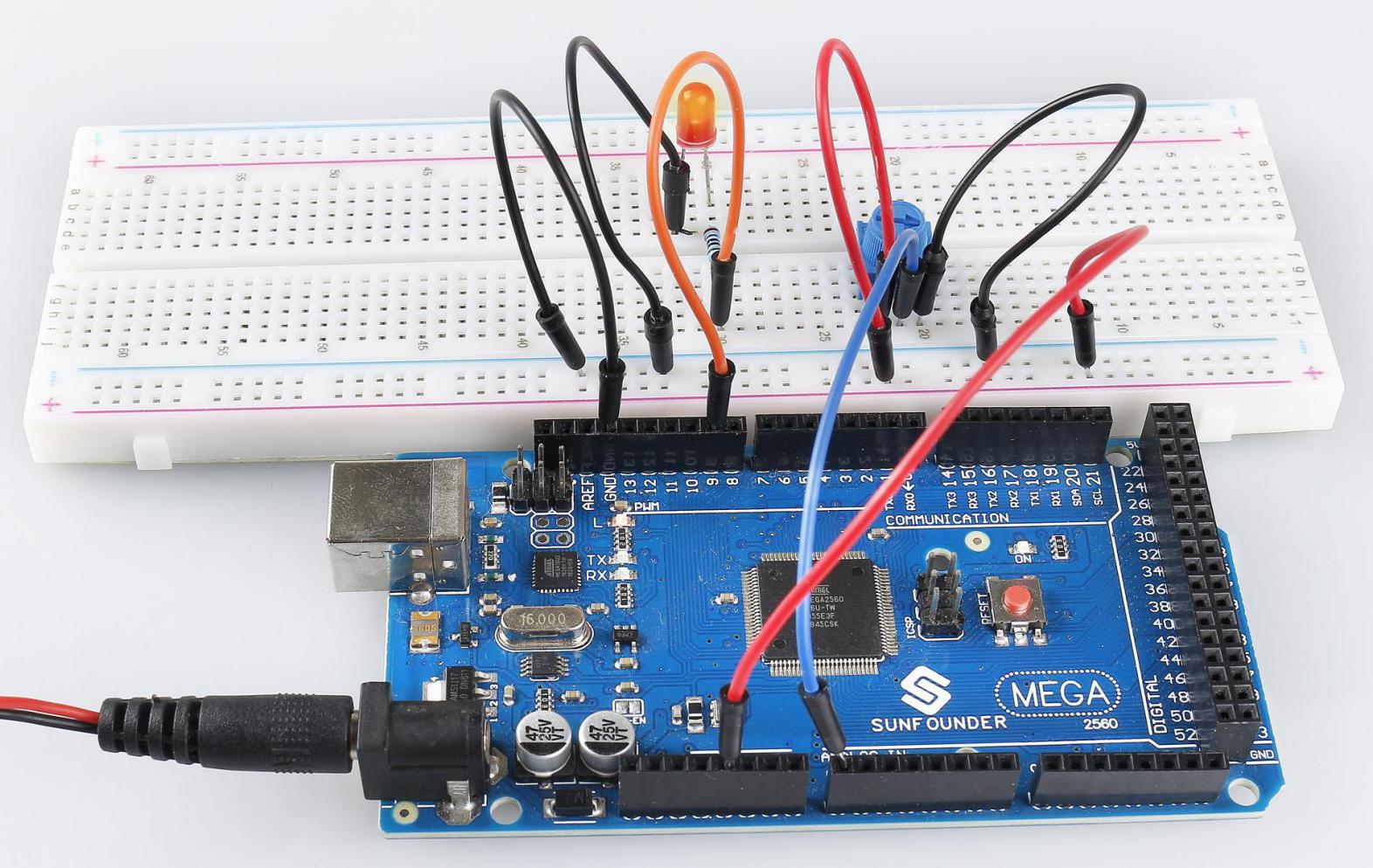

Une fois le code téléversé sur la carte Mega2560, vous observerez que l’intensité lumineuse de la LED varie avec la rotation du bouton du potentiomètre.

Analyse du Code

Déclarez les broches pour la LED et le potentiomètre.

const int sensorPin = A0;
const int ledPin = 9;

Dans setup(), définissez le mode de ledPin en tant que sortie (OUTPUT).

pinMode(ledPin,OUTPUT);

Lisez la valeur du potentiomètre dans loop().

int sensorValue=analogRead(sensorPin);

Mappez la valeur lue sur le potentiomètre à une intensité lumineuse pour la LED (0-1024 est converti en 0-255).

int brightness = map(sensorValue,0,1024,0,255);

Appliquez la valeur d’intensité à la LED.

analogWrite(ledPin,brightness);
