2.5 Afficheur à 7 segments

Aperçu

Dans cette leçon, vous découvrirez l’afficheur à 7 segments. Cet afficheur présente de nombreux avantages qui en font un composant largement utilisé dans les équipements électriques, notamment les appareils ménagers qui affichent des informations numériques telles que l’heure, la date, la température, etc. Les LED de l’afficheur s’allument selon les signaux électriques appliqués à différentes broches, permettant de représenter une variété d’informations numériques.

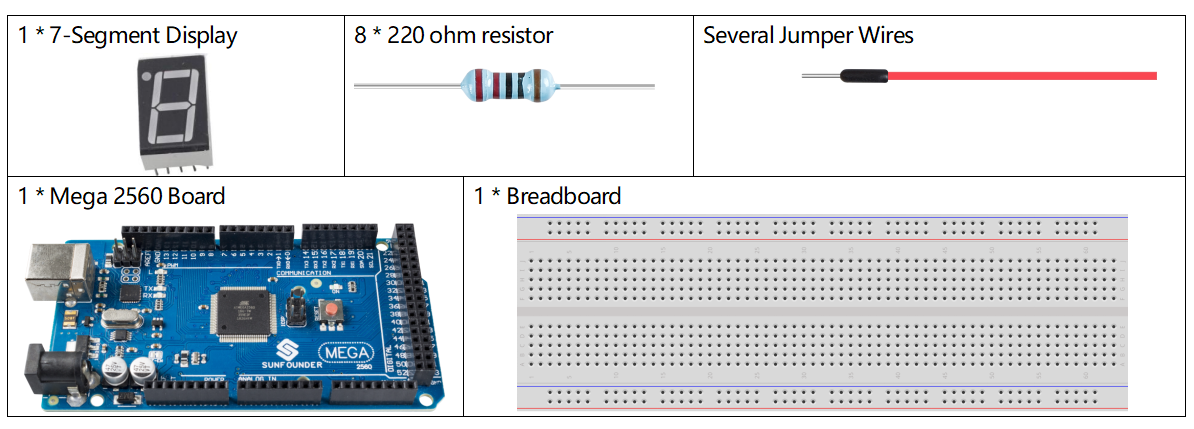

Composants requis

Schéma de Connexion

Connectez chaque broche de l’afficheur (a-g) à une résistance de 220 ohms, puis aux broches 4 à 11 du Mega2560. La broche GND de l’afficheur est reliée à la masse (GND).

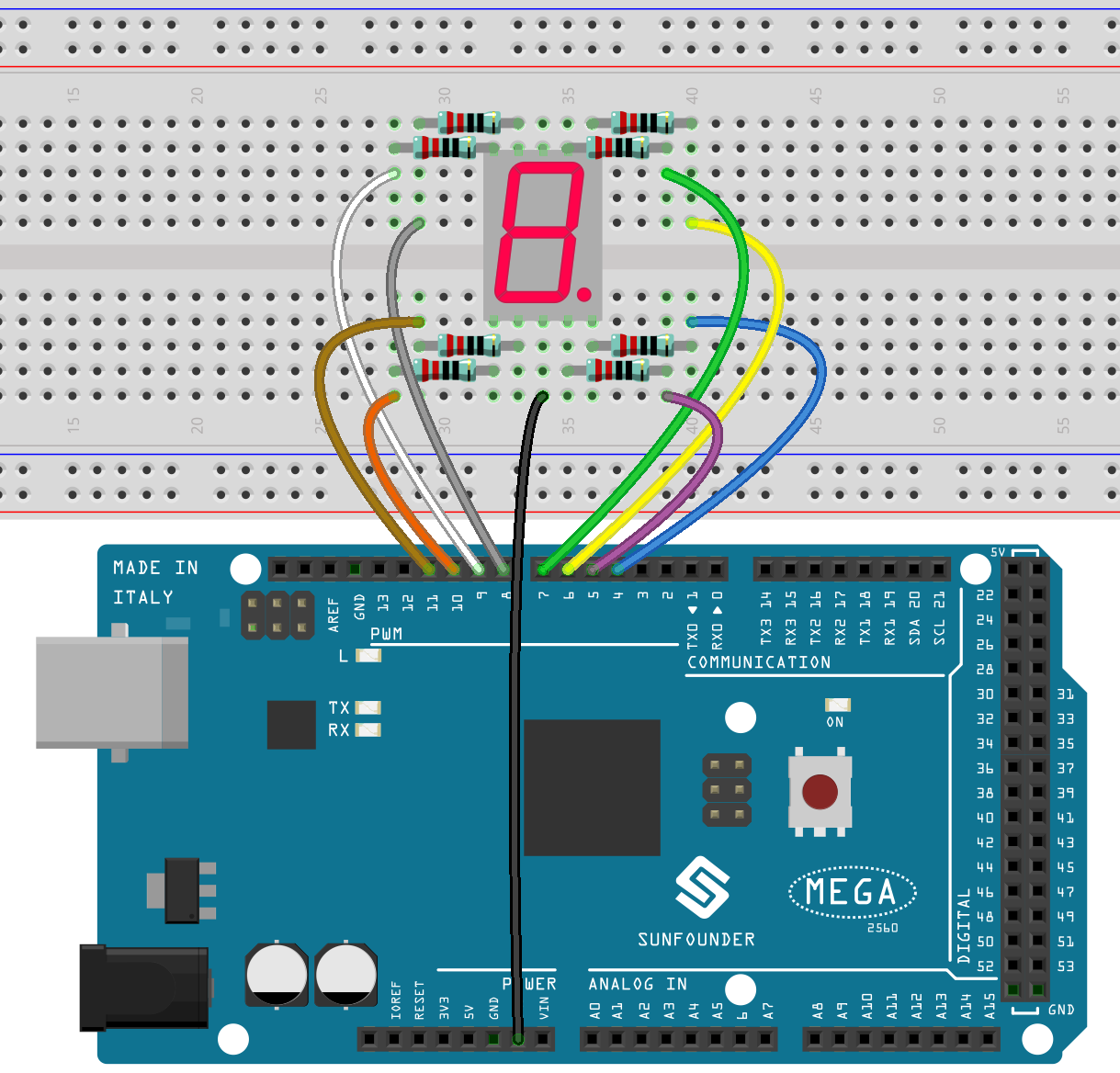

Le câblage entre l’afficheur à 7 segments et la carte Mega2560 est illustré ci-dessous :

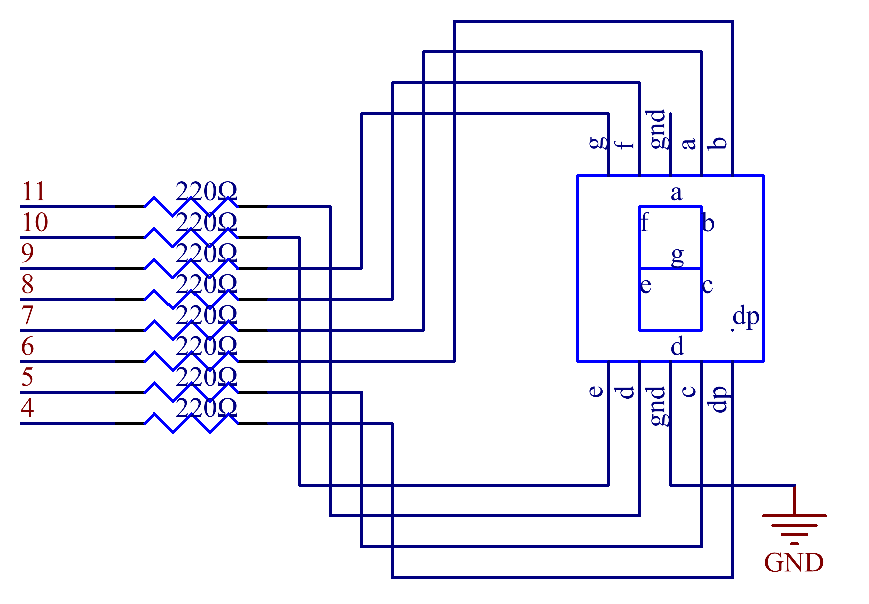

Diagramme Schématique

Code

Note

Vous pouvez ouvrir directement le fichier 2.5_7segment.ino situé dans le chemin sunfounder_vincent_kit_for_arduino\code\2.5_7segment.
Ou copiez ce code dans l’IDE Arduino.

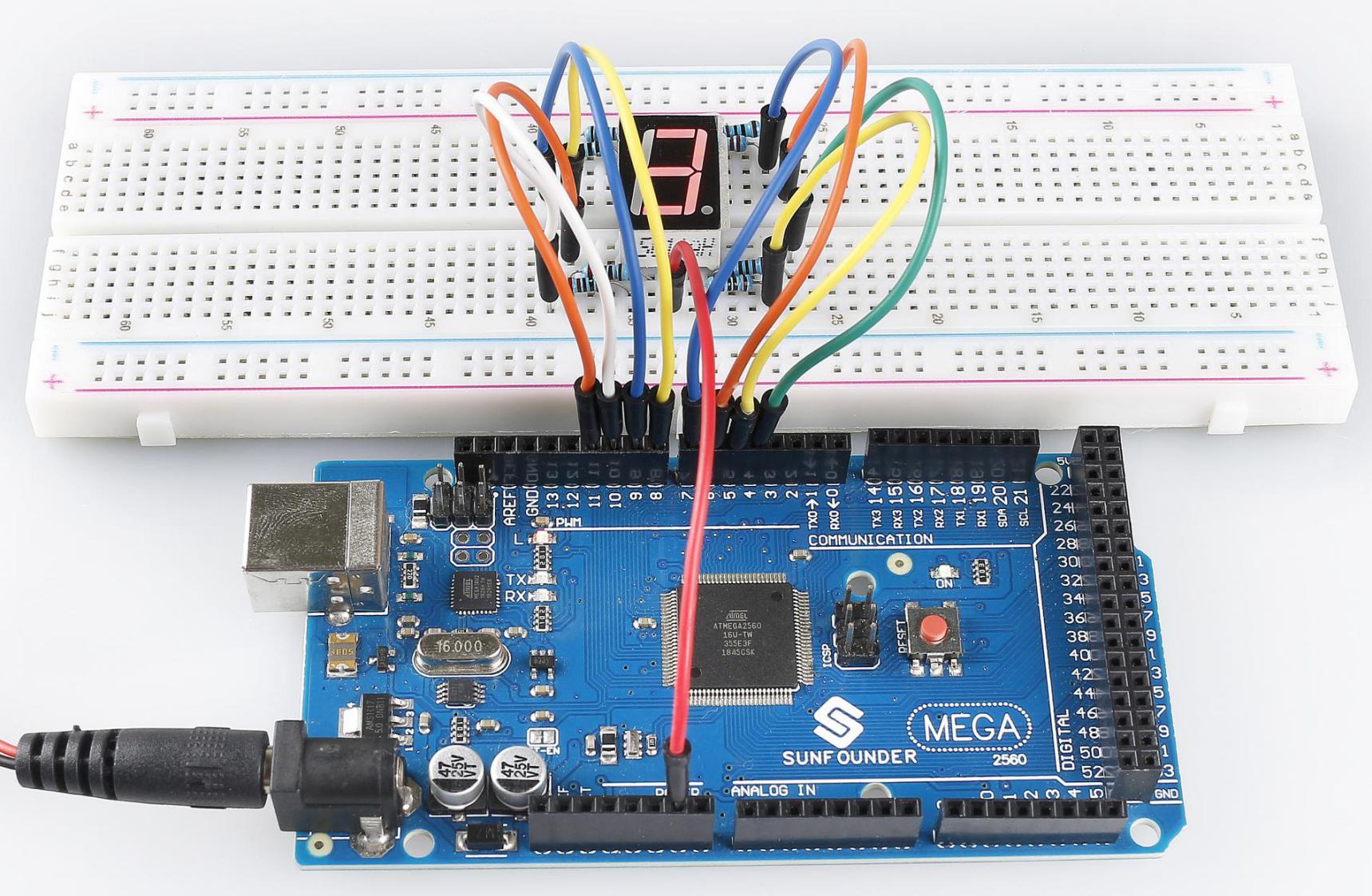

Une fois le code téléversé, l’afficheur à 7 segments affichera successivement les caractères 1, 2, 3, 4, 5, 6, 7, 8, 9, A, b, C, d, E et F.

Analyse du Code

Utilisez les numéros de broches de l’afficheur à 7 segments comme noms et déclarez les broches sur la carte Mega2560.

const int a=7; // 'a' de l'afficheur relié à la broche numérique 7
const int b=6; // 'b' de l'afficheur relié à la broche numérique 6
const int c=5; // 'c' de l'afficheur relié à la broche numérique 5
const int d=11; // 'd' de l'afficheur relié à la broche numérique 11
const int e=10; // 'e' de l'afficheur relié à la broche numérique 10
const int f=8; // 'f' de l'afficheur relié à la broche numérique 8
const int g=9; // 'g' de l'afficheur relié à la broche numérique 9
const int dp=4; // point décimal (dp) relié à la broche numérique 4

Installez une série de sous-fonctions pour configurer l’état de chaque segment en fonction du chiffre affiché. Par exemple, pour afficher le caractère 「2」, seuls les segments a, b, d, e et g sont allumés, tandis que les segments c et f sont éteints.

Pour afficher le chiffre 2 sur l’afficheur, alimentez les segments a, b, d, e et g. Dans le code, cela se fait en réglant les broches correspondantes sur HIGH, tandis que les broches c et f restent à LOW. Commencez par utiliser la fonction turnOffAllSegments() pour éteindre tous les segments, puis allumez ceux nécessaires.

Après l’exécution de cette partie, l’afficheur montre 2. De la même manière, d’autres caractères peuvent être affichés. Notez que les lettres majuscules B et D, similaires aux chiffres 8 et 0, sont affichées en minuscules pour éviter toute confusion.

...
void digital_2()  // Affiche le chiffre 2 sur l'afficheur à 7 segments
{
  turnOffAllSegments();
  digitalWrite(a, HIGH);
  digitalWrite(b, HIGH);
  digitalWrite(g, HIGH);
  digitalWrite(e, HIGH);
  digitalWrite(d, HIGH);
}
...

Dans loop(), appelez la fonction correspondant au chiffre à afficher.

void loop()
{
digital_1(); // Affiche le chiffre 1
delay(1000); // Attendre une seconde
digital_2(); // Affiche le chiffre 2
delay(1000); // Attendre une seconde
digital_3(); // Affiche le chiffre 3
//...
}
