1.9 Entrée Numérique Pull-Up

Aperçu

Lors de l’utilisation de certains dispositifs de commutation en entrée, des résistances de pull-up ou de pull-down sont souvent utilisées pour maintenir le niveau des broches correspondantes à une certaine valeur lorsque le dispositif n’est pas actif. Par exemple, dans l’exercice 1.4 Lecture Numérique, une résistance de 10k est utilisée pour connecter la broche à la masse (GND) lorsque le bouton n’est pas pressé. Si nous utilisons de nombreux composants d’entrée et souhaitons simplifier le circuit, nous pouvons configurer le mode de la broche sur 「INPUT_PULLUP」 dans le code, permettant ainsi à la broche de lire un niveau haut lorsqu’elle est en état suspendu.

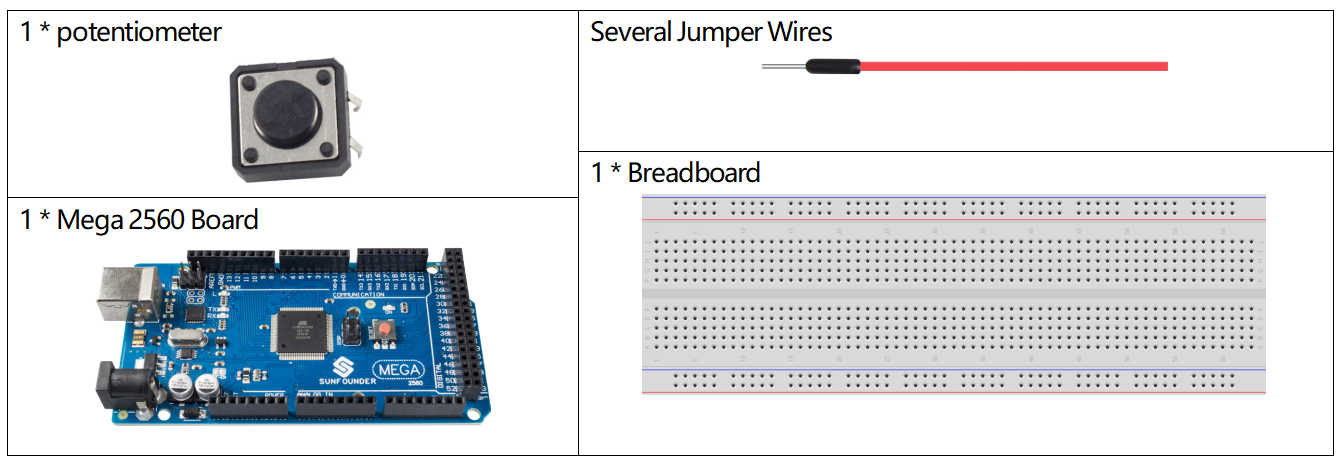

Composants requis

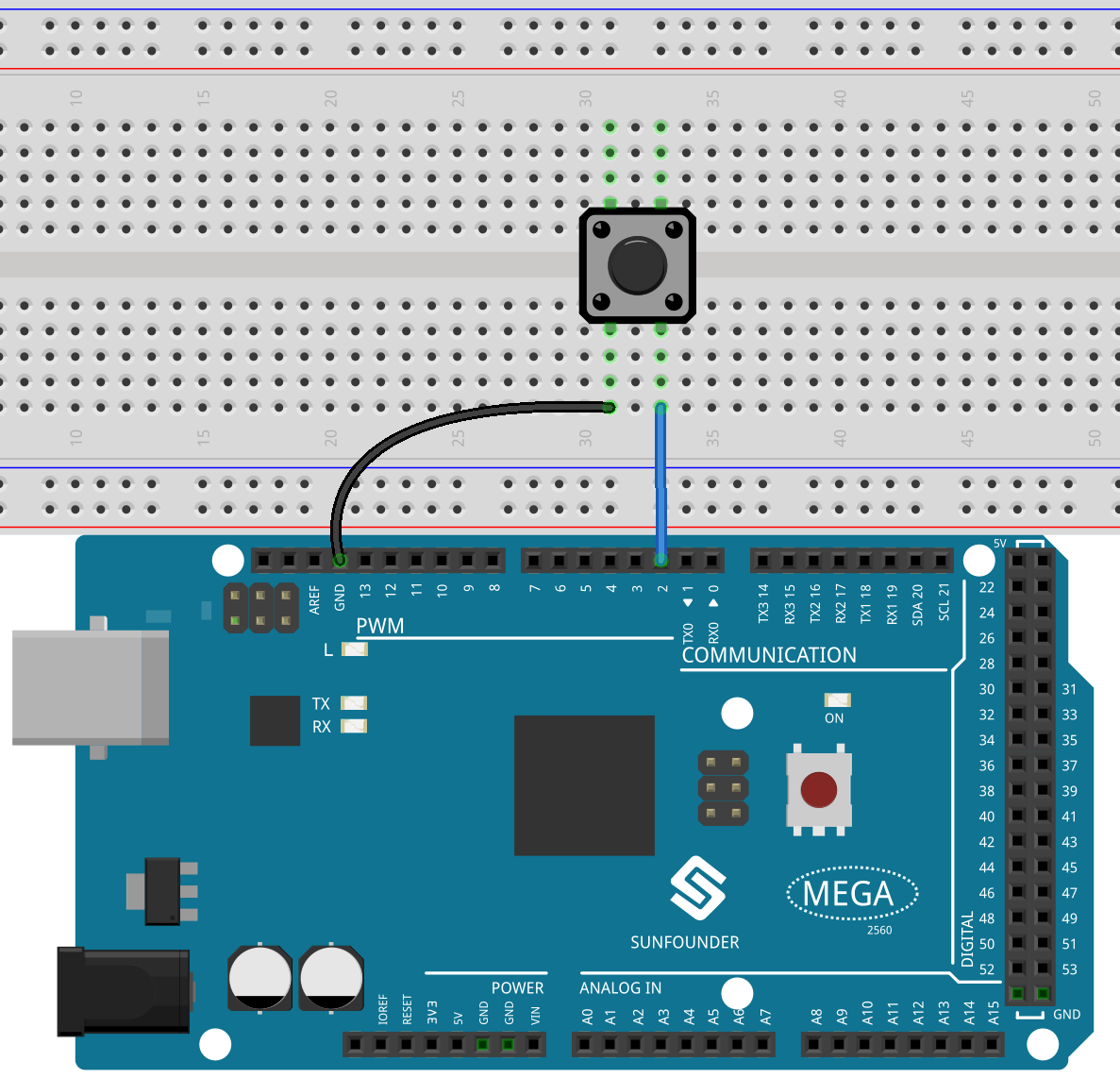

Circuit Fritzing

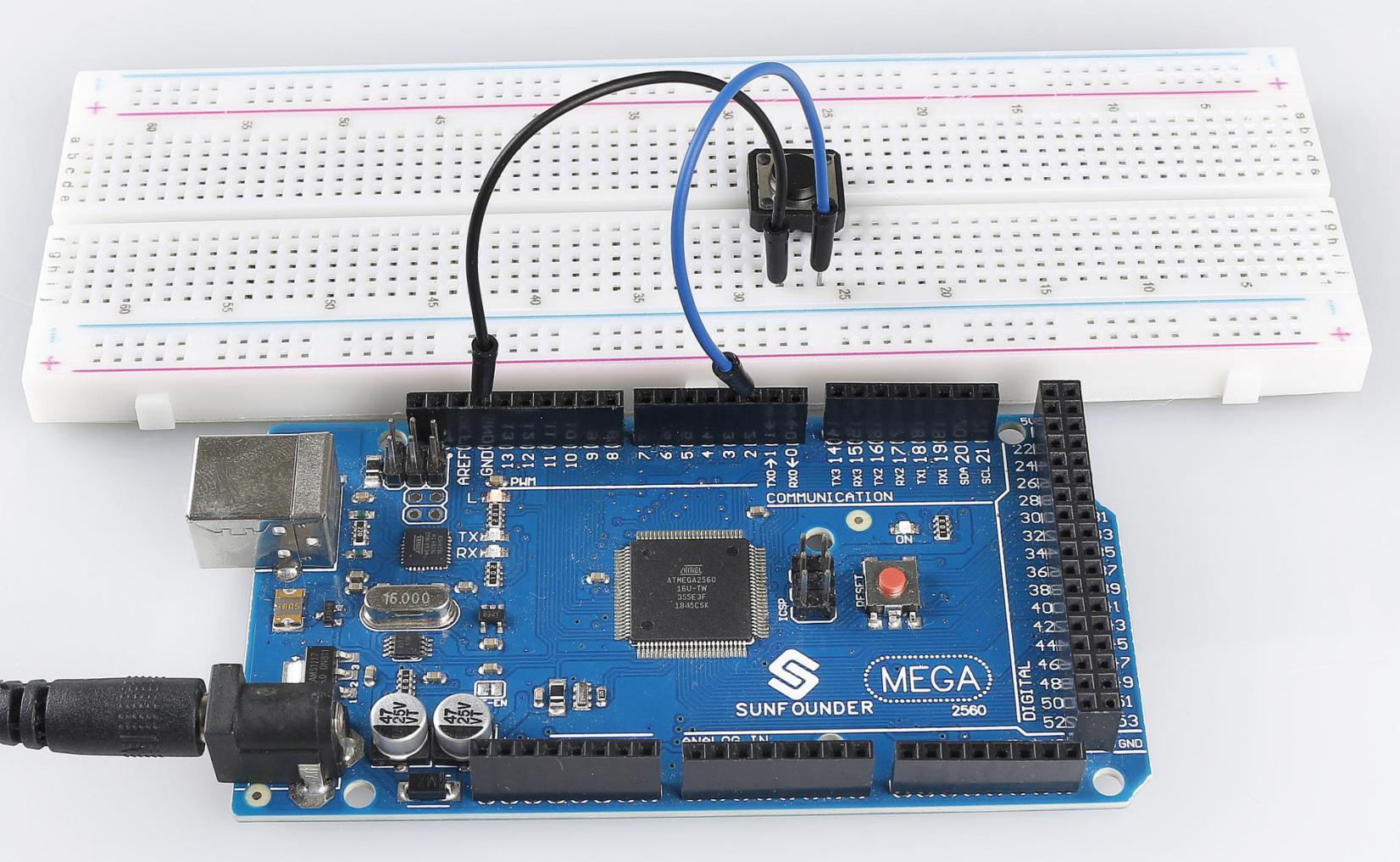

Dans cet exemple, nous utilisons la broche 2 pour lire le signal du bouton. La résistance de pull-up interne de la broche 2 est activée, donc si le bouton n’est pas pressé, la broche 2 lira un état HAUT; lorsque le bouton est pressé, un état BAS est lu.

Schéma électronique

Code

Note

Vous pouvez ouvrir directement le fichier 1.9_digitalInputPullup.ino dans le dossier sunfounder_vincent_kit_for_arduino\code\1.9_digitalInputPullup.
Ou copier ce code dans l’IDE Arduino.

Après avoir téléversé le code sur la carte Mega2560, vous pouvez ouvrir le moniteur série pour visualiser les valeurs lues sur la broche. Lorsque le bouton est pressé, le moniteur série affiche « 0 », et « 1 » est affiché lorsque le bouton est relâché.

Analyse du Code

Démarrez la communication série dans setup() et définissez la vitesse de transmission à 9600.

Serial.begin(9600);

Configurez la broche 2 en tant qu’entrée et activez la résistance de pull-up interne.

pinMode(2, INPUT_PULLUP);

Utilisez digitalRead() dans loop() pour lire l’état de la broche numérique 2 et déclarez une variable pour stocker cet état.

int buttonState = digitalRead(2);

Affichez les valeurs stockées par la variable sur le moniteur série.

Serial.println(buttonState);
