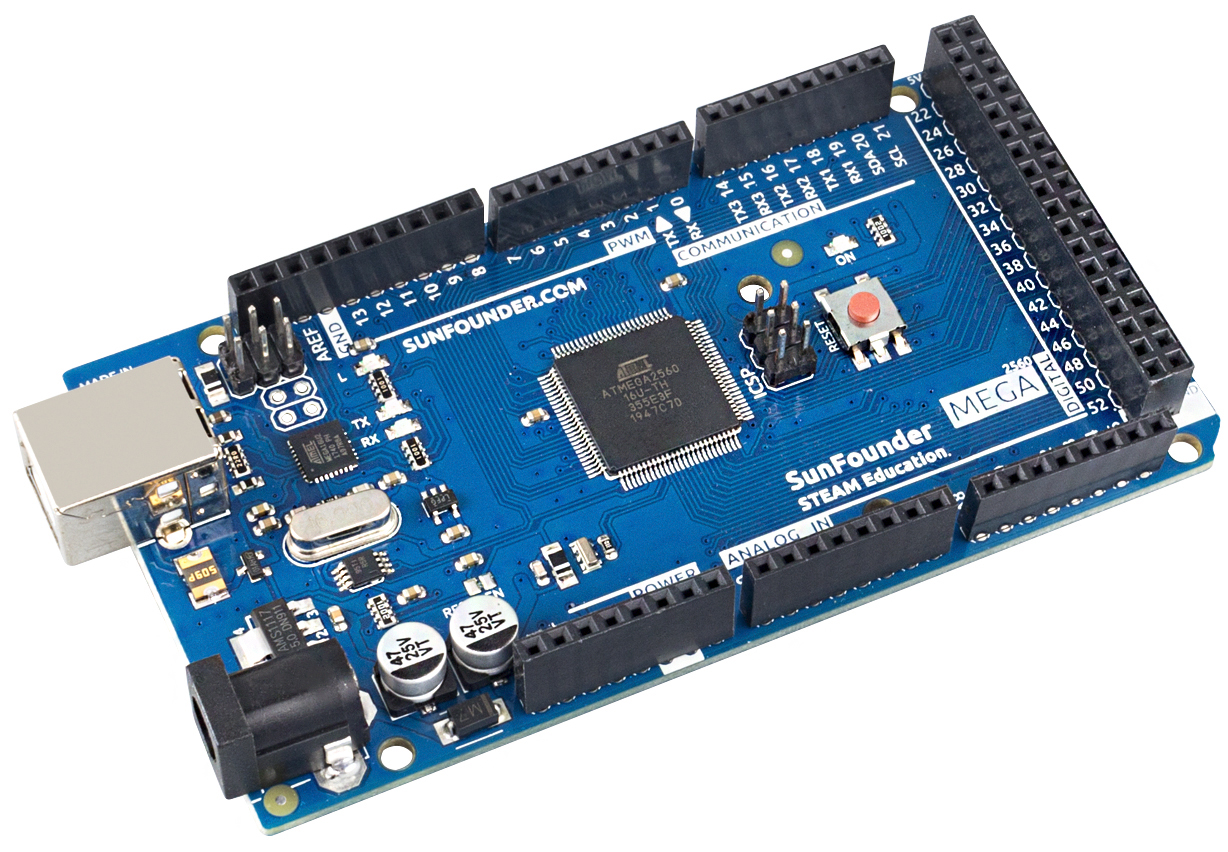

SunFounder Mega Board

../_images/mega2560.jpg

Note

La carte SunFounder Mega est une carte principale aux fonctions presque identiques à celles de l”Arduino Mega 2560 Rev3 <https://store-usa.arduino.cc/products/arduino-mega-2560-rev3?selectedStore=us>, et les deux cartes peuvent être utilisées de manière interchangeable.

La carte SunFounder Mega est une carte microcontrôleur basée sur l’ATmega2560 (datasheet). Elle dispose de 54 broches d’entrée/sortie numériques (dont 15 pouvant être utilisées en sortie PWM), de 16 entrées analogiques, de 4 UARTs (ports série matériels), d’un oscillateur à cristaux de 16 MHz, d’une connexion USB, d’une prise d’alimentation, d’un en-tête ICSP et d’un bouton de réinitialisation. Elle contient tout le nécessaire pour prendre en charge le microcontrôleur ; il suffit de la connecter à un ordinateur via un câble USB ou de l’alimenter avec un adaptateur AC-DC ou une batterie pour commencer. La carte SunFounder Mega est compatible avec la plupart des shields conçus pour l’Uno ainsi que pour les anciennes cartes Duemilanove ou Diecimila.

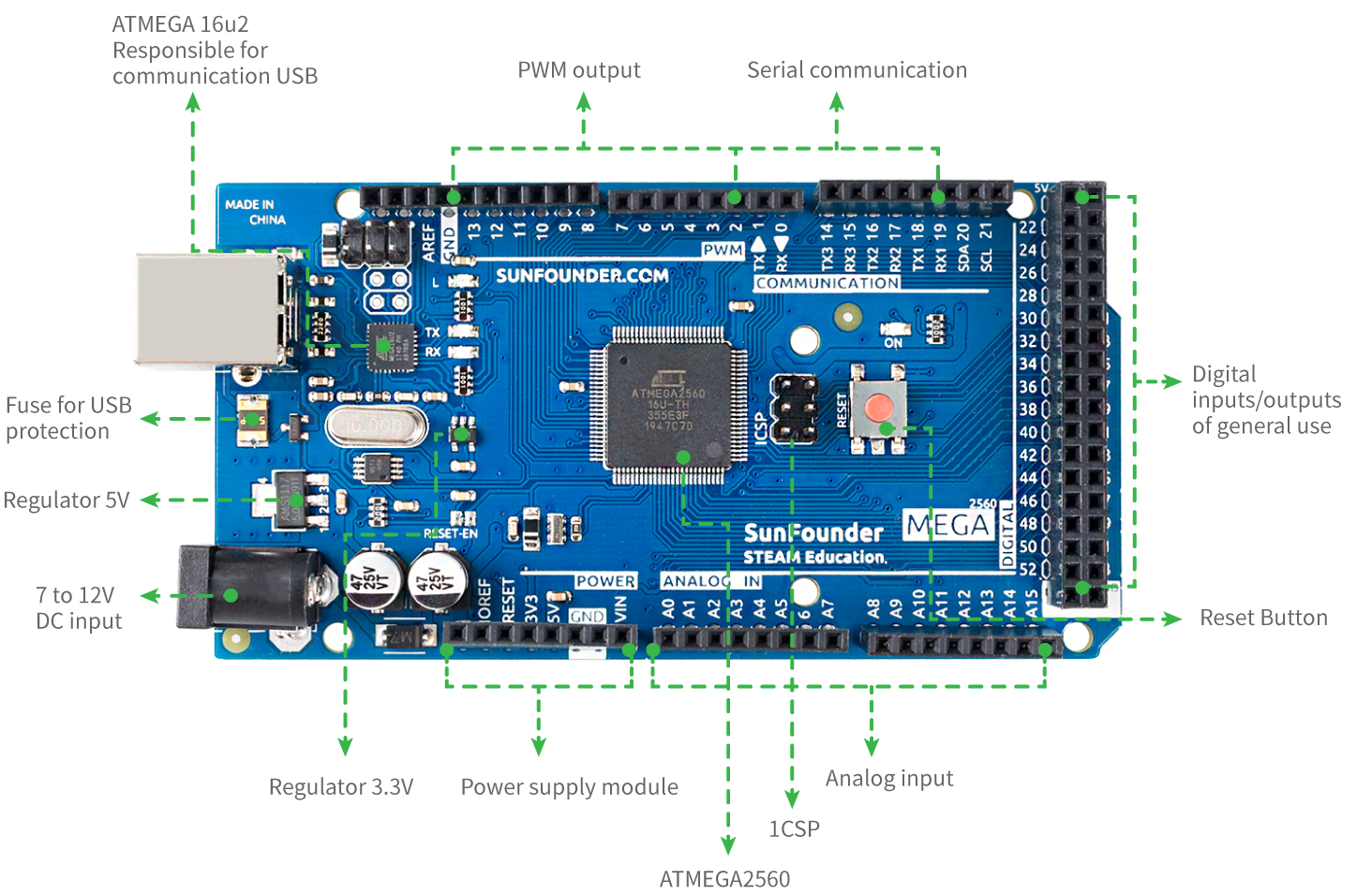

Paramètres techniques

../_images/mega_pin.png

  • MICROCONTROLEUR : ATmega2560

  • TENSION DE FONCTIONNEMENT : 5V

  • TENSION D’ALIMENTATION (RECOMMANDÉE) : 7-12V

  • TENSION D’ALIMENTATION (LIMITÉE) : 6-20V

  • BROCHES D’ENTRÉE/SORTIE NUMÉRIQUES : 54 (0-53, dont 15 fournissent une sortie PWM (2-13, 44-46))

  • BROCHES D’ENTRÉE ANALOGIQUES : 16 (A0-A15)

  • COURANT CONTINU PAR BROCHE I/O : 20 mA

  • COURANT CONTINU POUR LA BROCHE 3.3V : 50 mA

  • MÉMOIRE FLASH : 256 Ko dont 8 Ko utilisés par le bootloader

  • SRAM : 8 Ko

  • EEPROM : 4 Ko

  • VITESSE D’HORLOGE : 16 MHz

  • LED_INCLUS : 13

  • LONGUEUR : 101,52 mm

  • LARGEUR : 53,3 mm

  • POIDS : 37 g

  • Port I2C : A4(SDA), A5(SCL); 20(SDA), 21(SCL)
