2.6 74HC595

Aperçu

Dans cette leçon, vous apprendrez à utiliser le 74HC595. Le 74HC595 est composé d’un registre à décalage de 8 bits et d’un registre de stockage avec des sorties parallèles à trois états. Il convertit l’entrée série en sortie parallèle, permettant d’économiser les ports d’E/S d’un microcontrôleur.

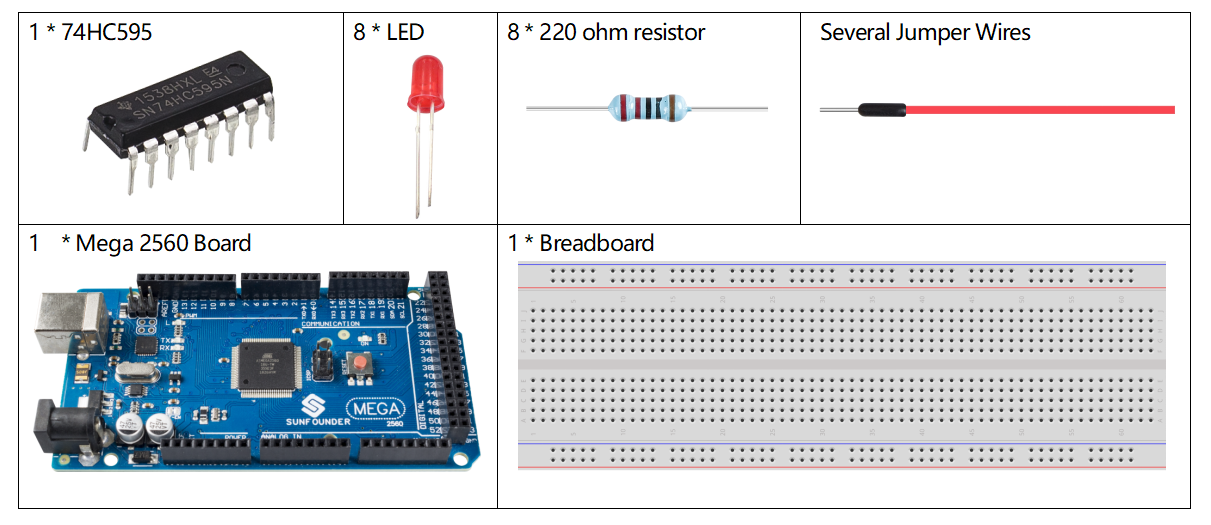

Composants requis

../_images/list_2.6.png

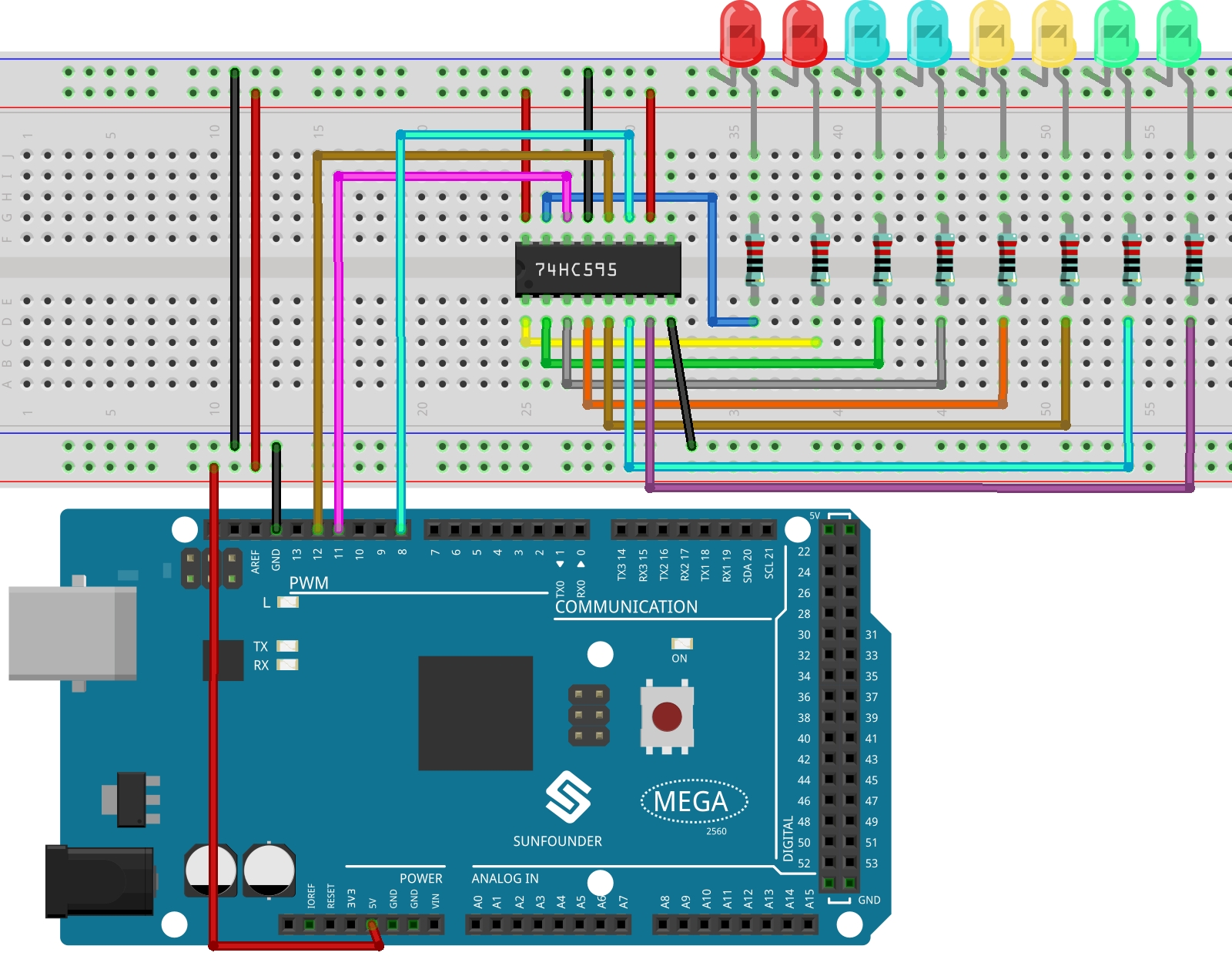

Schéma de Connexion

../_images/image433.png

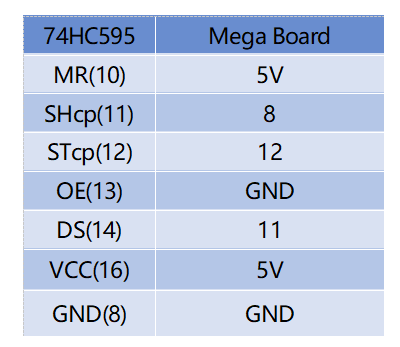

Dans cet exemple, nous utilisons le 74HC595 pour contrôler une série de LEDs. Connectez chaque broche de sortie de données (Q0-Q7) à une résistance de 220 ohms, puis aux LEDs. Le schéma de câblage est le suivant :

../_images/image434.png

Diagramme Schématique

../_images/image435.png

Code

Note

  • Vous pouvez ouvrir directement le fichier 2.6_74HC595.ino situé dans le chemin sunfounder_vincent_kit_for_arduino\code\2.6_74HC595.

  • Ou copiez ce code dans l’IDE Arduino.

Après avoir téléversé le code sur la carte Mega2560, vous verrez les LEDs s’allumer successivement.

Analyse du Code

Déclarez un tableau pour stocker plusieurs nombres binaires de 8 bits utilisés pour changer l’état des huit LEDs contrôlées par le 74HC595.

int datArray[] = {B00000000, B00000001, B00000011, B00000111, B00001111, B00011111, B00111111, B01111111, B11111111};

Placez d’abord STcp à un niveau bas, puis à un niveau haut, ce qui génère une impulsion de front montant pour STcp.

digitalWrite(STcp,LOW);

La fonction shiftOut() envoie un octet de données bit par bit, transférant les données dans datArray[num] vers le registre à décalage via la broche DS. MSBFIRST indique un déplacement des bits les plus significatifs aux moins significatifs.

shiftOut(DS,SHcp,MSBFIRST,datArray[num]);

Après l’exécution de digitalWrite(STcp, HIGH), STcp passe au front montant, déplaçant alors les données du registre à décalage vers le registre de stockage.

digitalWrite(STcp,HIGH);

Après 8 itérations, un octet de données est transféré dans le registre de stockage, puis les données du registre de stockage sont envoyées au bus (Q0-Q7). Par exemple, shiftOut(« B00000001 ») allumera la LED contrôlée par Q0 et éteindra celles contrôlées par Q1 à Q7.

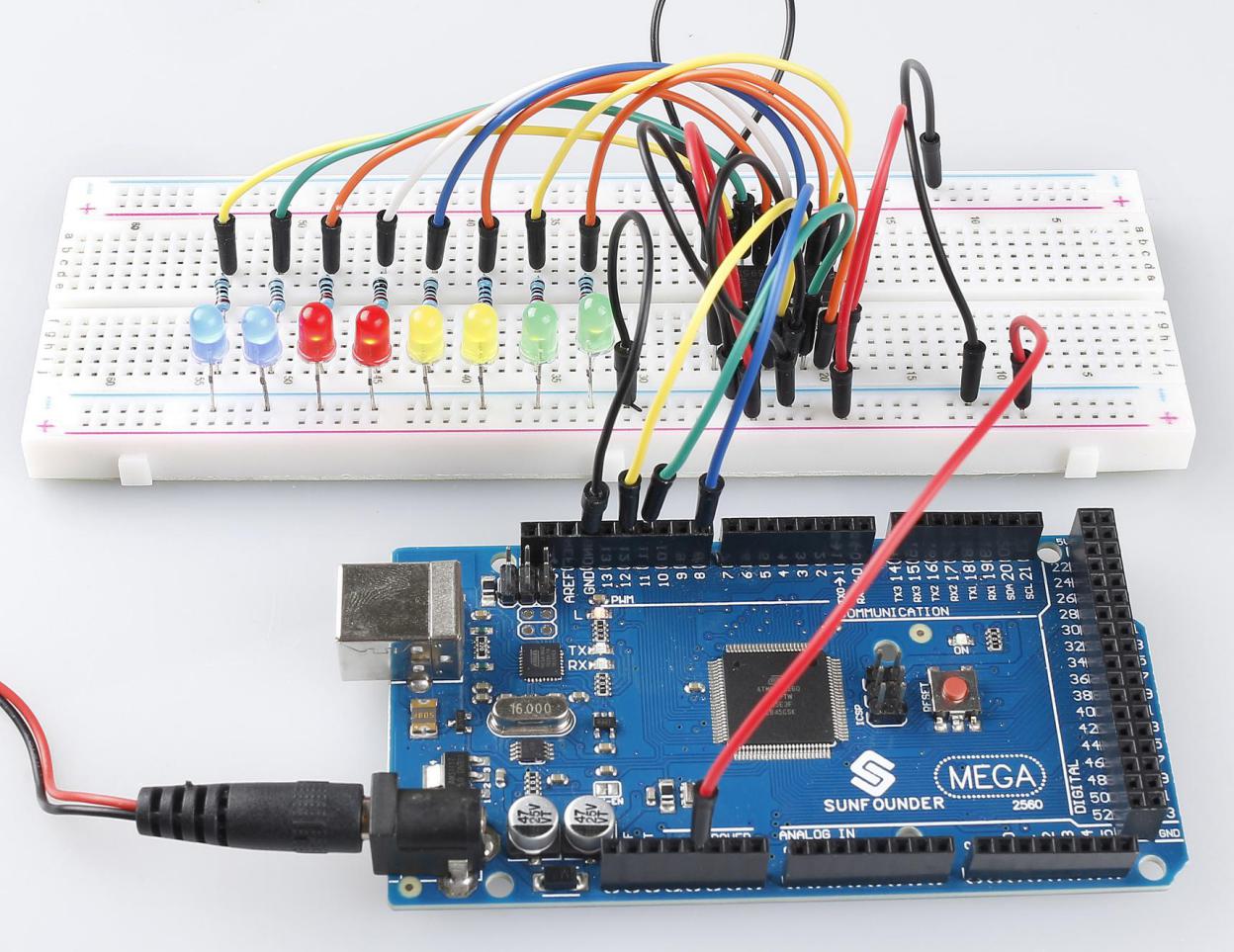

Illustration du Phénomène

../_images/image95.jpeg
