2.35 Module RFID-RC522

Aperçu

Dans cette leçon, vous apprendrez à utiliser le module RFID. RFID est l’abréviation de Radio Frequency Identification (Identification par Radiofréquence). Son principe de fonctionnement repose sur une communication sans contact entre le lecteur et l’étiquette afin de permettre l’identification de la cible. L’application de la technologie RFID est très vaste, et ses applications typiques incluent les puces animales, l’antidémarrage, le contrôle d’accès, le contrôle de stationnement, l’automatisation des chaînes de production, la gestion des matériaux, etc.

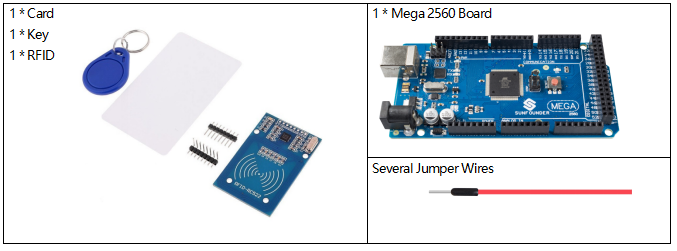

Composants requis

../_images/Part_two_35.png

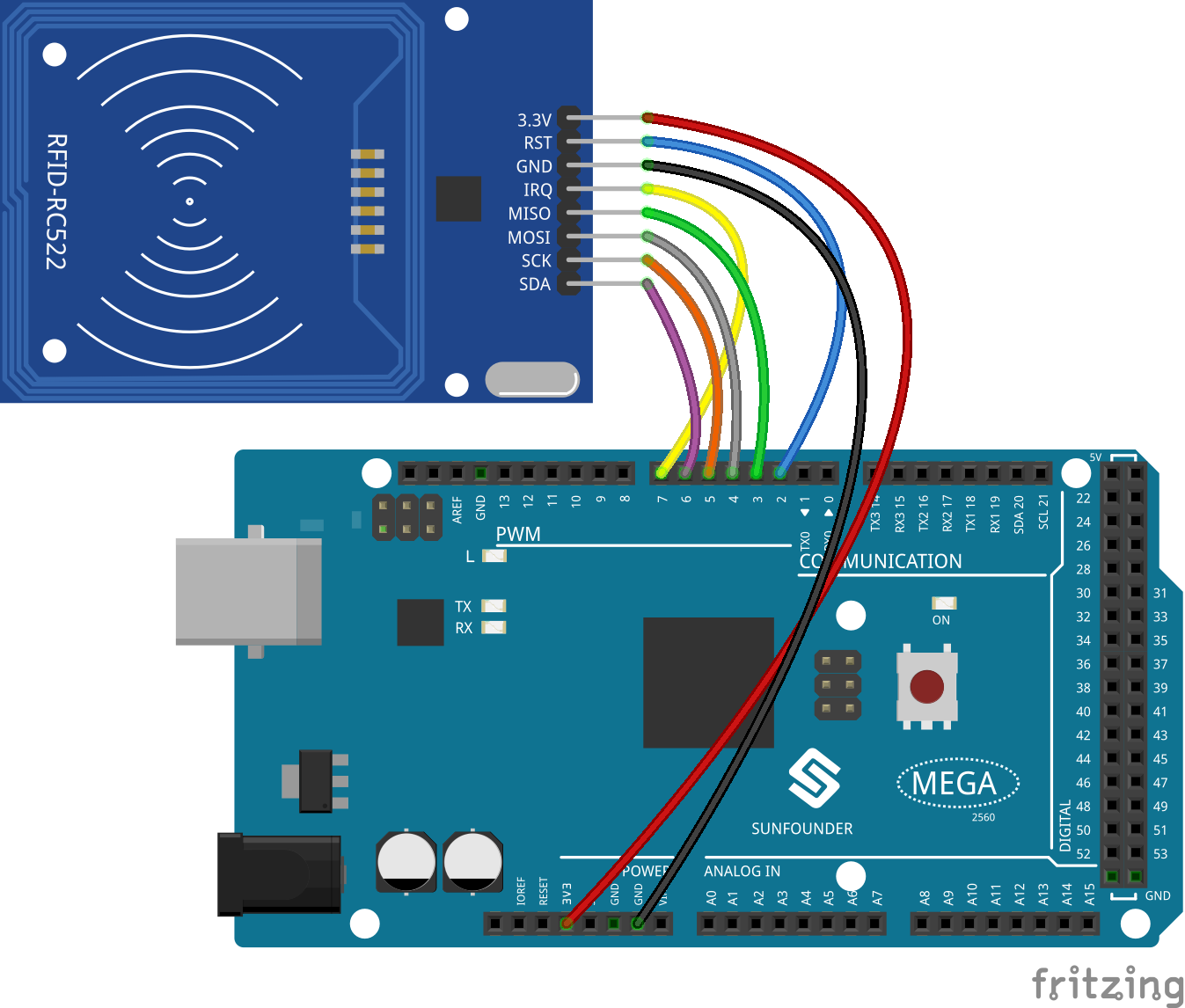

Circuit Fritzing

Dans cet exemple, nous insérons le module RFID dans la breadboard. Nous connectons le 3.3V du module RFID à 3.3V, GND à GND, RST à la broche 2, SDA à la broche 6, SCK à la broche 5, MOSI à la broche 4, MISO à la broche 3 et IRQ à la broche 7.

../_images/image259.png

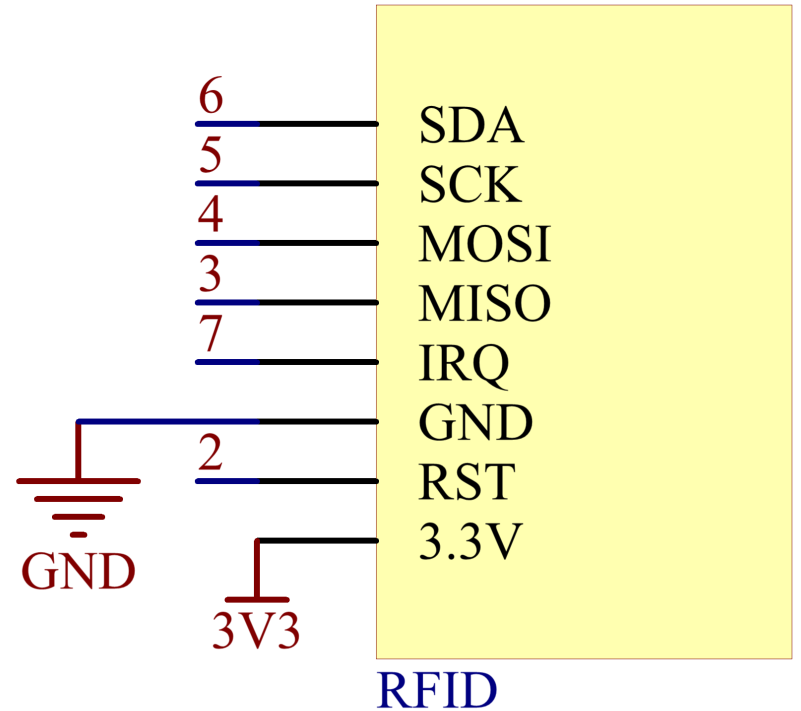

Schéma de câblage

../_images/image260.png

Code

Note

  • Vous pouvez ouvrir directement le fichier 2.35_RFID.ino situé dans le dossier sunfounder_vincent_kit_for_arduino\code\2.35_RFID.

  • La bibliothèque RFID1 est utilisée ici, consultez Installation manuelle pour un tutoriel d’installation.

Après avoir téléchargé le code sur la carte Mega2560, vous pouvez approcher votre carte RFID (clé secrète) près du lecteur RFID. Le module lira les informations de la carte et les affichera sur le moniteur série.

Analyse du code

Les fonctions du module sont incluses dans la bibliothèque rfid1.h.

#include <rfid1.h>

Fonctions de la bibliothèque :

RFID1

Crée une nouvelle instance de la classe rfid1 qui représente un module RFID spécifique connecté à votre Arduino.

void begin(IRQ_PIN,SCK_PIN,MOSI_PIN,MISO_PIN,SDA_PIN,RST_PIN)

Configuration des broches.

  • IRQ_PIN, SCK_PIN, MOSI_PIN, MISO_PIN : les broches utilisées pour la communication SPI.

  • SDA_PIN : Adaptateur de données synchrones.

  • RST_PIN : Broches utilisées pour la réinitialisation.

void init()

Initialise le module RFID.

uchar request(uchar reqMode, uchar *TagType);

Recherche de la carte et lecture de son type. La fonction retournera l’état actuel de la lecture RFID et renverra MI_OK en cas de succès.

  • reqMode : Mode de recherche. PICC_REQIDL est défini comme les bits de commande 0x26 (recherche des cartes qui ne sont pas en mode veille dans la zone d’antenne).

  • *TagType : Il est utilisé pour stocker le type de carte, et sa valeur peut être de 4 octets (par exemple, 0x0400).

char * readCardType(uchar *TagType)

Cette fonction décode le nombre hexadécimal à quatre chiffres de *TagType en un type de carte spécifique et renvoie une chaîne de caractères. Si 0x0400 est passé, « MFOne-S50 » sera retourné.

uchar anticoll(uchar *serNum);

Prévention des conflits et lecture du numéro de série de la carte. La fonction retournera l’état actuel de la lecture RFID. Elle renverra MI_OK en cas de succès.

  • *serNum : Il est utilisé pour stocker le numéro de série de la carte, et renverra les 4 octets du numéro de série. Le 5ème octet est un octet de vérification (par exemple, mon ID de carte magnétique est 5AE4C955).

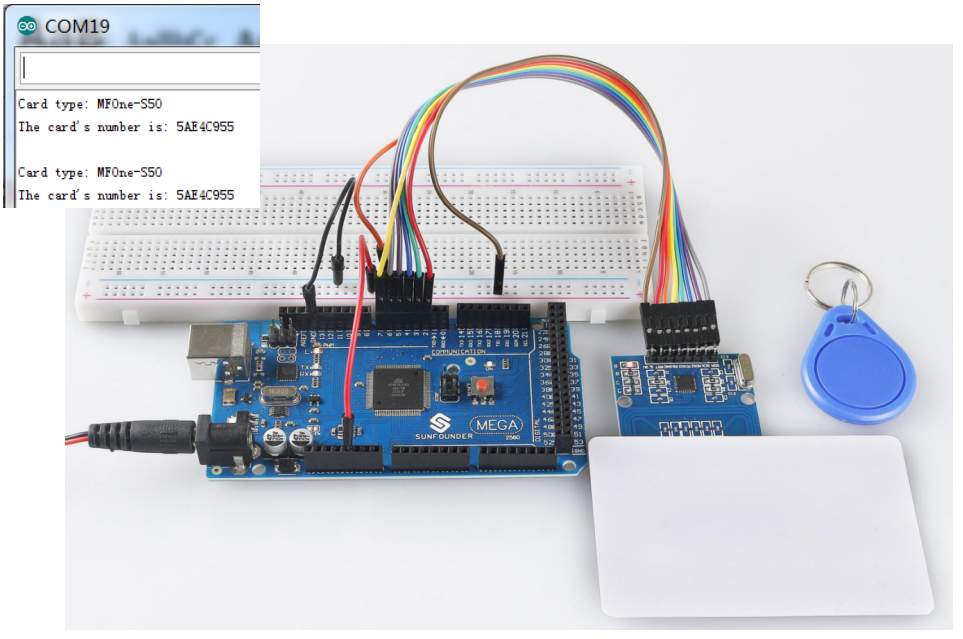

Illustration du phénomène

2.35
