2.26 Photoresistor

Aperçu

Dans cette leçon, vous apprendrez à utiliser la photo-résistance. La photo-résistance est utilisée dans de nombreux appareils électroniques, tels que les exposimètres de caméra, les radios-réveils, les dispositifs d’alarme (comme détecteur de faisceau), les petites veilleuses, les horloges extérieures, les lampes de rue solaires, etc. Elle est placée dans les réverbères pour contrôler l’allumage de la lumière. La lumière ambiante tombant sur la photo-résistance provoque l’allumage ou l’extinction des lampes de rue.

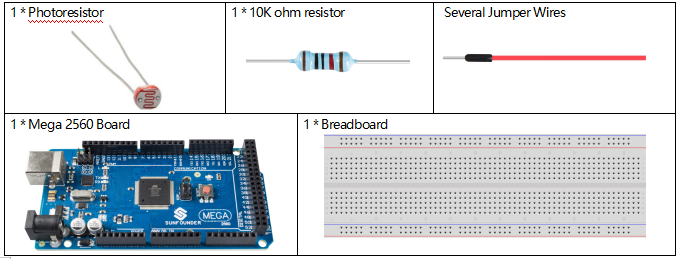

Composants Requis

../_images/Part_two_26.png

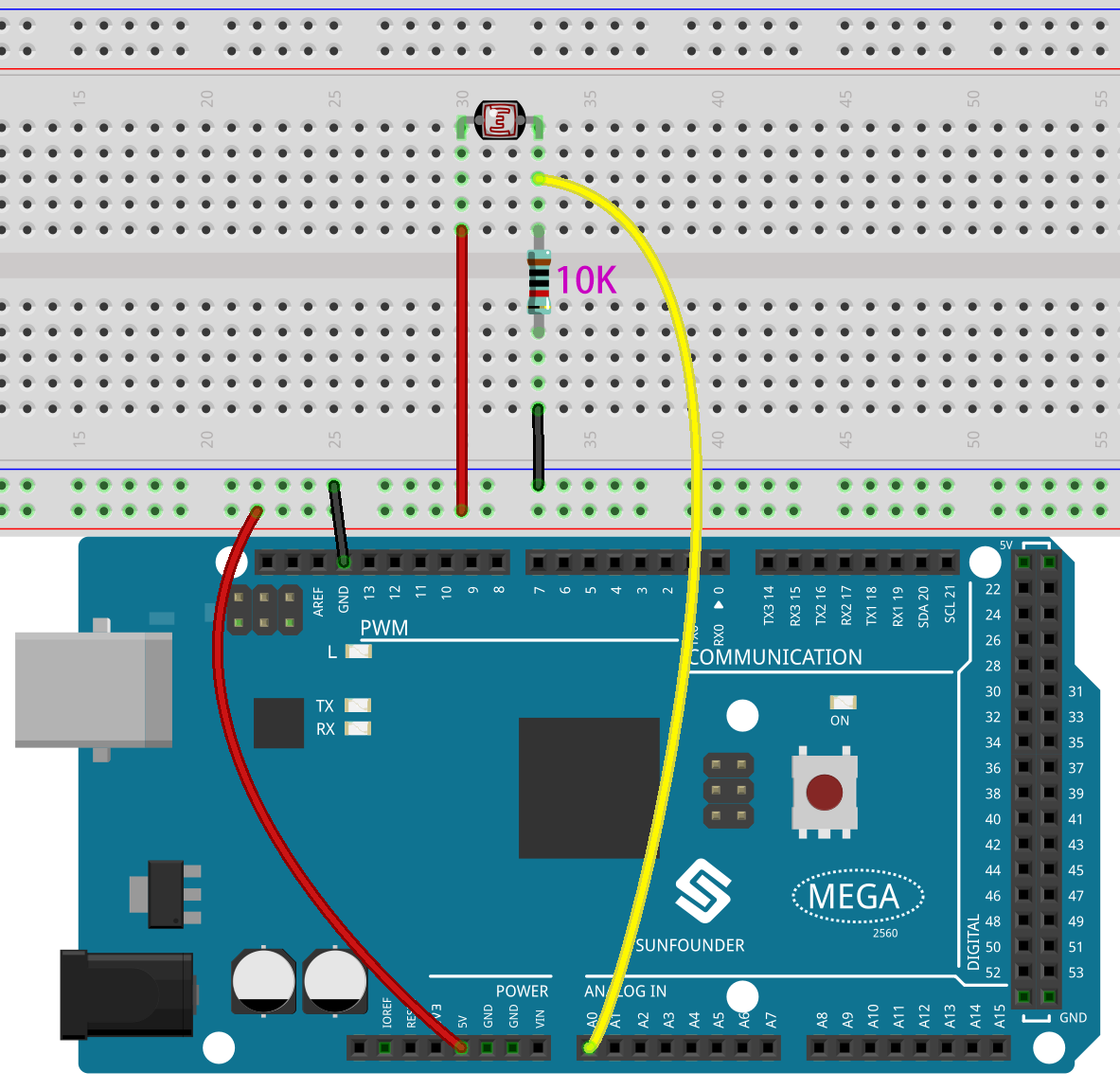

Circuit Fritzing

Dans cet exemple, nous utilisons la broche analogique (A0) pour lire la valeur de la photo-résistance. Une broche de la photo-résistance est connectée à 5V, l’autre est reliée à A0. De plus, une résistance de 10kΩ est nécessaire avant de connecter l’autre broche à GND.

../_images/image213.png

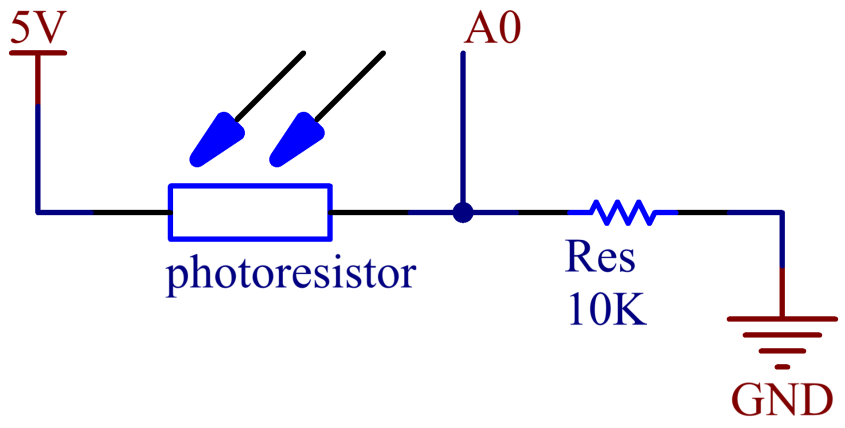

Schéma de Connexion

../_images/image214.png

Code

Note

  • Vous pouvez ouvrir directement le fichier 2.26_photoresistor.ino situé dans le dossier sunfounder_vincent_kit_for_arduino\code\2.26_photoresistor.

  • Ou copiez ce code dans l’IDE Arduino.

Après avoir téléchargé le code sur la carte Mega2560, vous pouvez ouvrir le moniteur série pour voir la valeur lue de la broche. Lorsque la lumière ambiante devient plus forte, la lecture augmentera en conséquence. La plage de lecture de la broche est de « 0 » à « 1023 ». Cependant, selon les conditions environnementales et les caractéristiques de la photo-résistance, la plage de lecture réelle peut être plus petite que la plage théorique. Pour une explication détaillée du code, consultez 1.5 Lecture analogique.

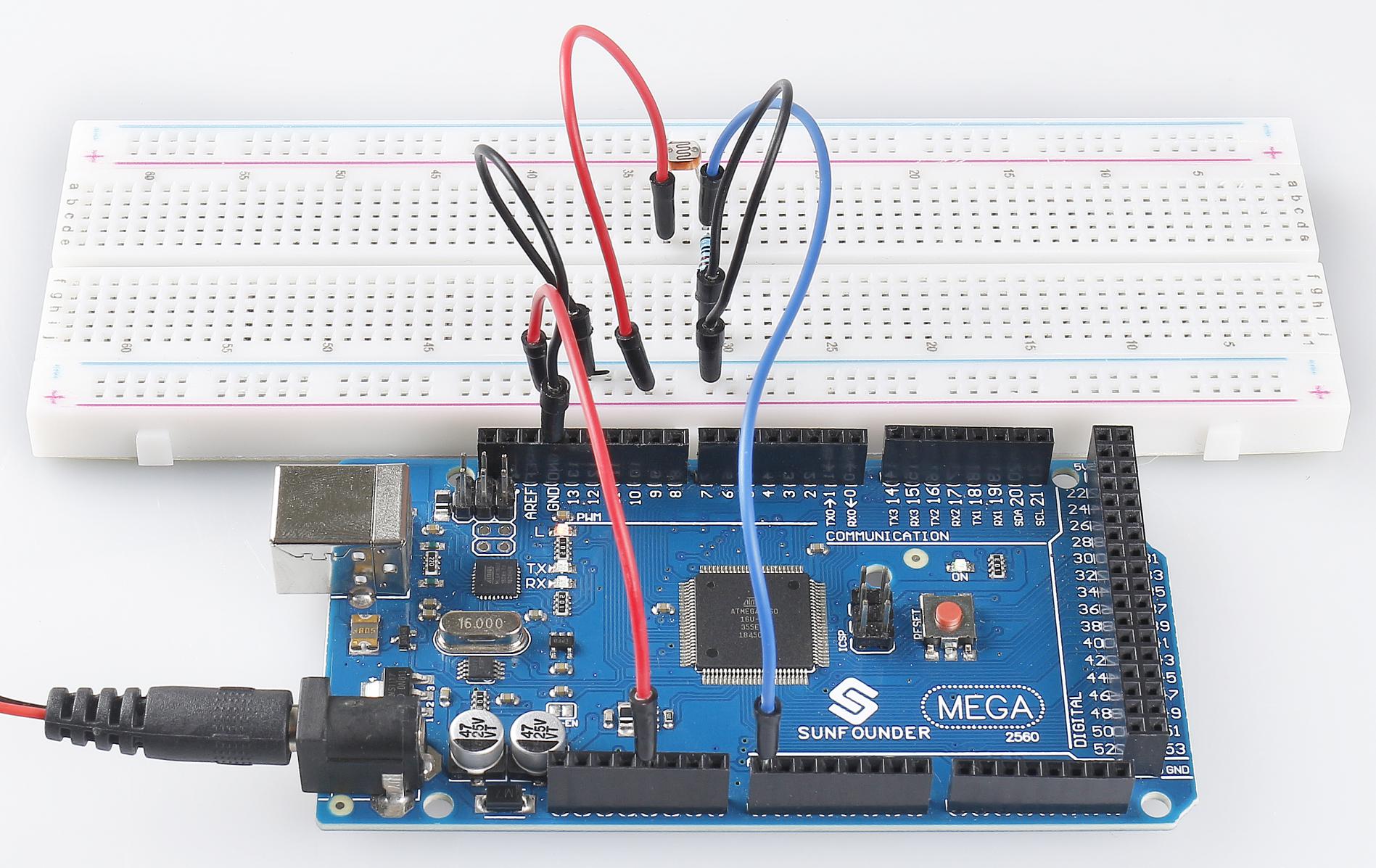

Illustration du Phénomène

../_images/image215.jpeg
