2.32 Module DHT11

Aperçu

Dans cette leçon, vous apprendrez à utiliser le module DHT11. Le DHT11 est un capteur numérique de température et d’humidité à très bas coût. Il utilise un capteur capacitif pour l’humidité et un thermistor pour mesurer l’air ambiant, et transmet un signal numérique sur la broche de données (aucune entrée analogique n’est nécessaire).

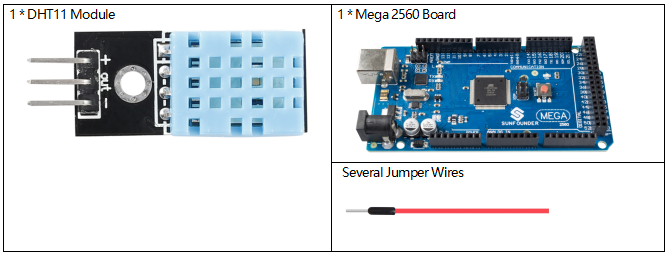

Composants requis

../_images/Part_two_32.png

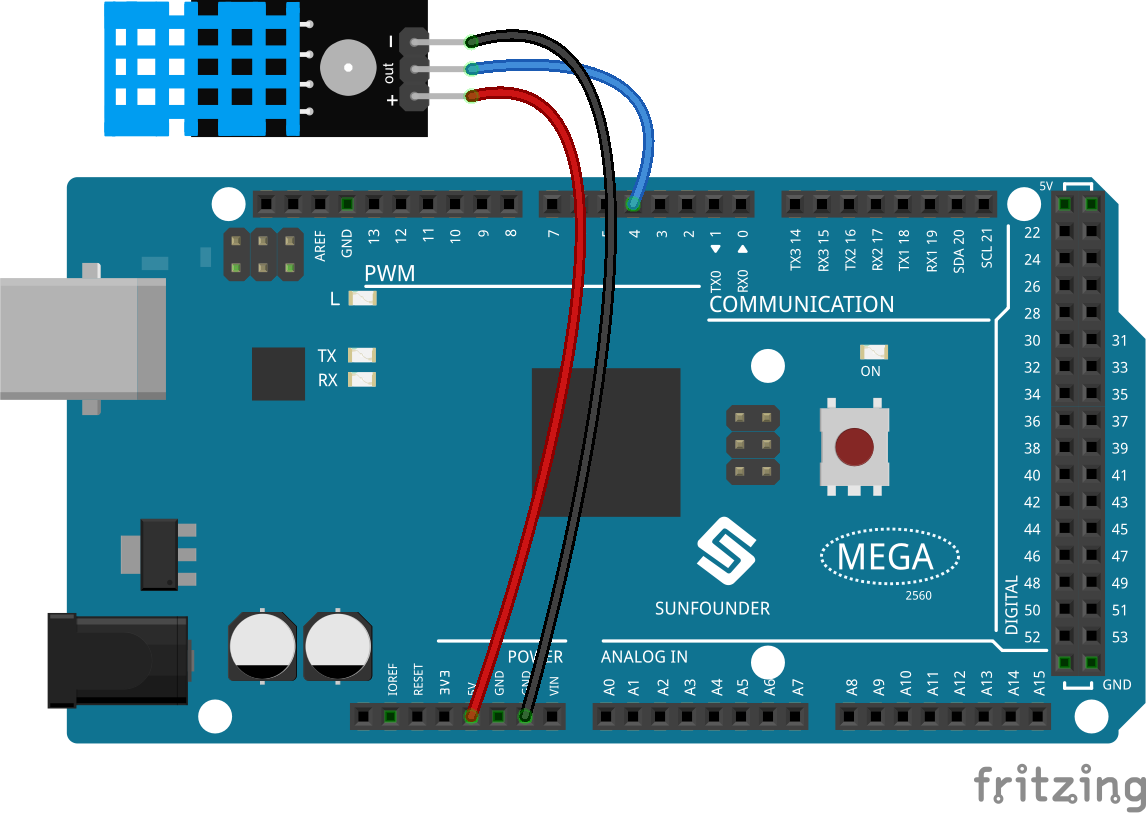

Circuit Fritzing

Dans cet exemple, nous pouvons connecter directement les broches du module DHT11 aux broches de la carte Mega 2560, et nous utilisons la broche 4 pour lire le signal du module DHT11. Connectez la broche「+」du module DHT11 à 5V, la broche「-」à GND, et la broche OUT à la broche 4.

../_images/image241.png

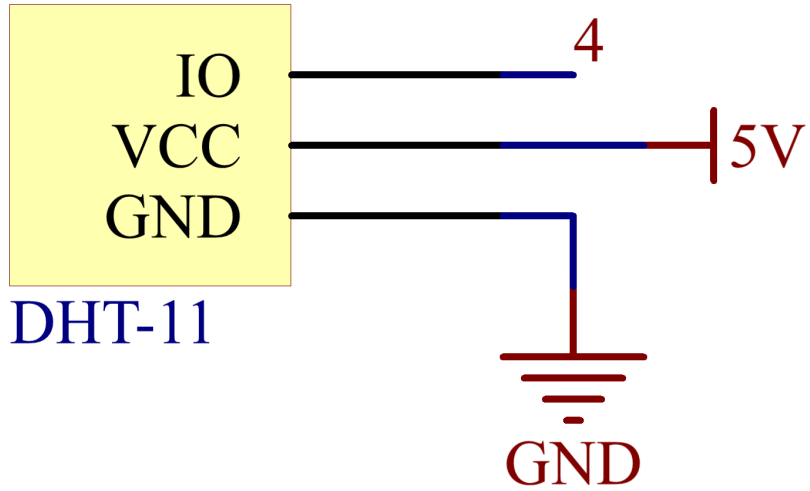

Schéma de câblage

../_images/image242.png

Code

Note

  • Vous pouvez ouvrir directement le fichier 2.32_dhtModule.ino situé dans le dossier sunfounder_vincent_kit_for_arduino\code\2.32_dhtModule.

  • La bibliothèque DHT sensor library est utilisée ici, vous pouvez l’installer via le Gestionnaire de bibliothèques.

    ../_images/lib_dht11.png

Une fois le code téléchargé sur la carte Mega2560, le moniteur série continuera d’afficher les valeurs actuelles de la température et de l’humidité de l’environnement.

Analyse du code

  1. Le fichier inclut la bibliothèque DHT.h, qui fournit des fonctions pour interagir avec les capteurs DHT. Ensuite, on définit la broche et le type pour le capteur DHT.

    #include "DHT.h"

#define DHTPIN 4  // Définir la broche connectée à la broche de données du DHT11
#define DHTTYPE DHT11 // DHT 11

DHT dht(DHTPIN, DHTTYPE);

  2. Initialise la communication série à un débit de 115200 et initialise le capteur DHT.

    void setup() {
    Serial.begin(115200);
    Serial.println("DHT11 test!");
    dht.begin();
}

  3. Dans la fonction loop(), les valeurs de température et d’humidité sont lues à partir du capteur DHT11 et affichées dans le moniteur série.

    void loop() {
    // Attendre quelques secondes entre chaque mesure.
    delay(2000);

    // La lecture de la température ou de l'humidité prend environ 250 millisecondes !
    // Les lectures peuvent aussi être jusqu'à 2 secondes "anciennes" (c'est un capteur assez lent)
    float humidity = dht.readHumidity();
    // Lire la température en Celsius (par défaut)
    float temperture = dht.readTemperature();

    // Vérifier si l'une des lectures a échoué et sortir si nécessaire (pour réessayer).
    if (isnan(humidity) || isnan(temperture)) {
        Serial.println("Failed to read from DHT sensor!");
        return;
    }
    // Afficher l'humidité et la température
    Serial.print("Humidity: ");
    Serial.print(humidity);
    Serial.print(" %\t");
    Serial.print("Temperature: ");
    Serial.print(temperture);
    Serial.println(" *C");
}

    • La fonction dht.readHumidity() est utilisée pour lire la valeur d’humidité du capteur DHT.

    • La fonction dht.readTemperature() est utilisée pour lire la valeur de la température du capteur DHT.

    • La fonction isnan() est utilisée pour vérifier si les lectures sont valides. Si l’une des valeurs d’humidité ou de température est NaN (not a number), cela indique un échec de lecture depuis le capteur, et un message d’erreur est affiché.

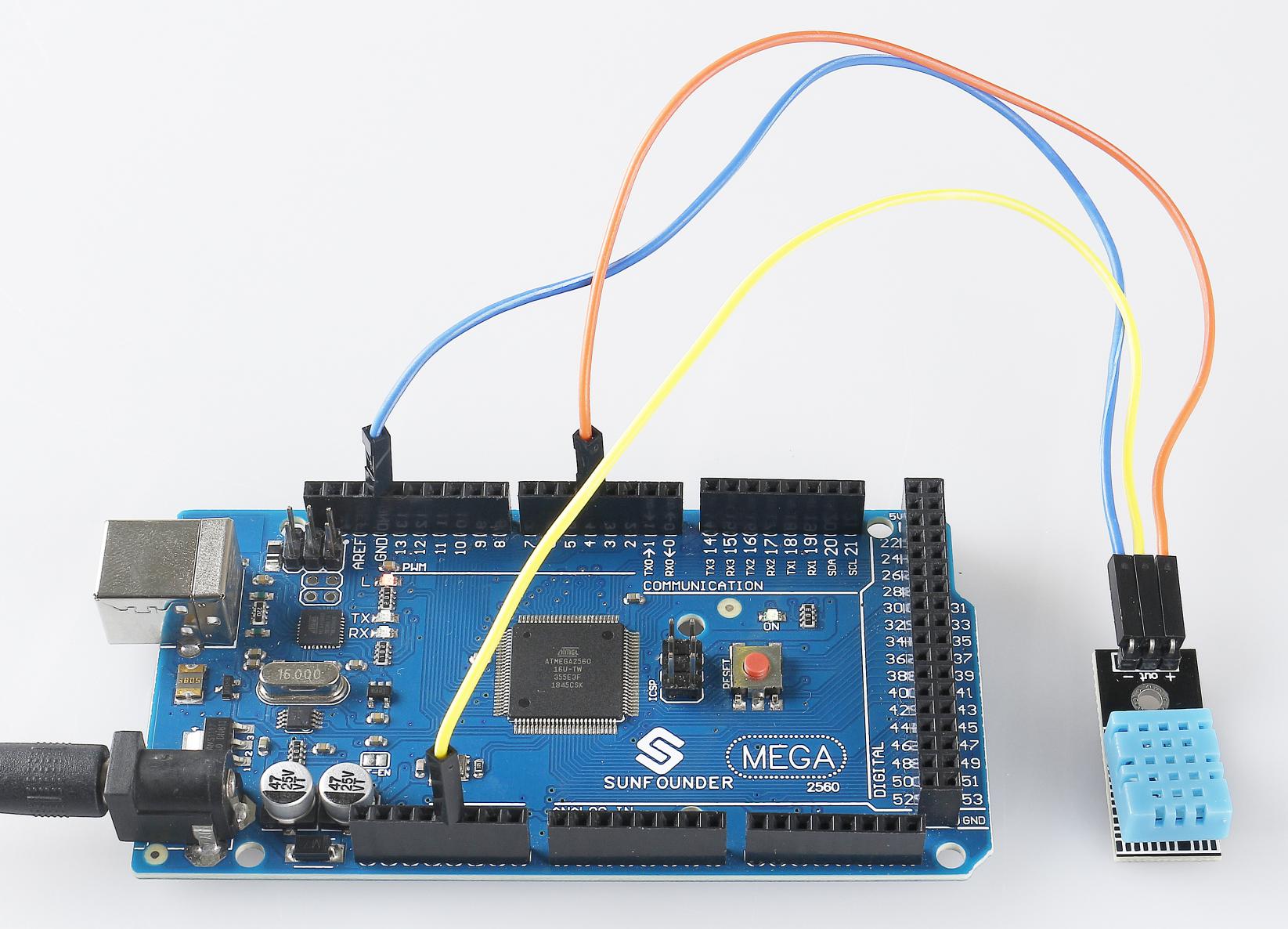

Illustration du phénomène

../_images/image243.jpeg
