3.2 Bouton de traversée piétonne

Aperçu

Lorsque les piétons traversent la rue, ils n’ont qu’à appuyer sur le bouton situé sur le lampadaire du feu de signalisation pour que le feu vert au-dessus de la voie de circulation se transforme en rouge, permettant ainsi aux piétons de traverser en toute sécurité. Ce système résout de manière efficace le problème de la traversée des piétons. En outre, lorsque aucun piéton ne presse le bouton, le feu destiné aux véhicules reste toujours vert, ce qui améliore considérablement l’efficacité de l’utilisation de la route et la capacité de circulation.

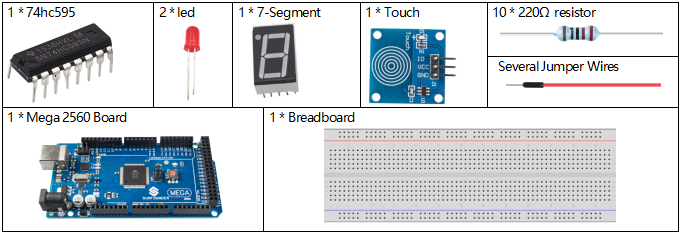

Composants requis

../_images/Part_three_2.png

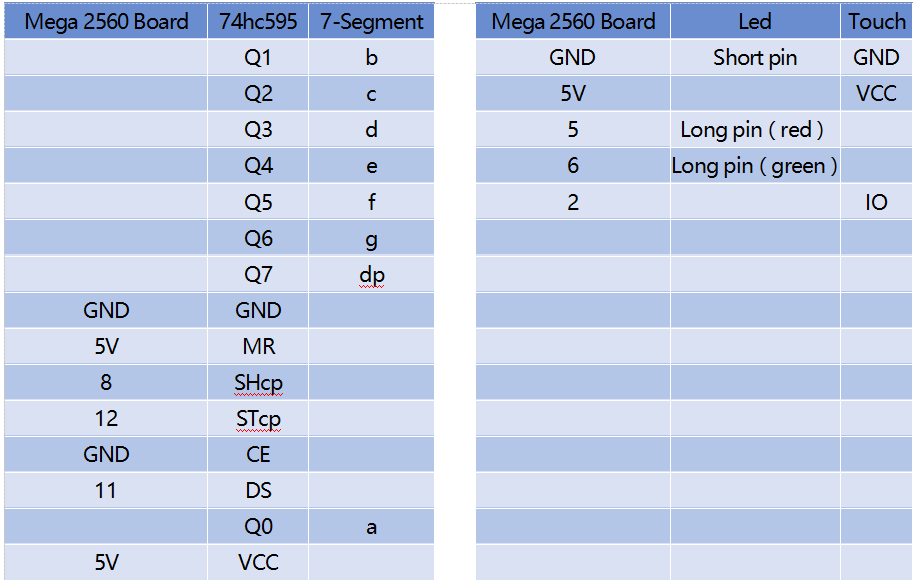

Circuit Fritzing

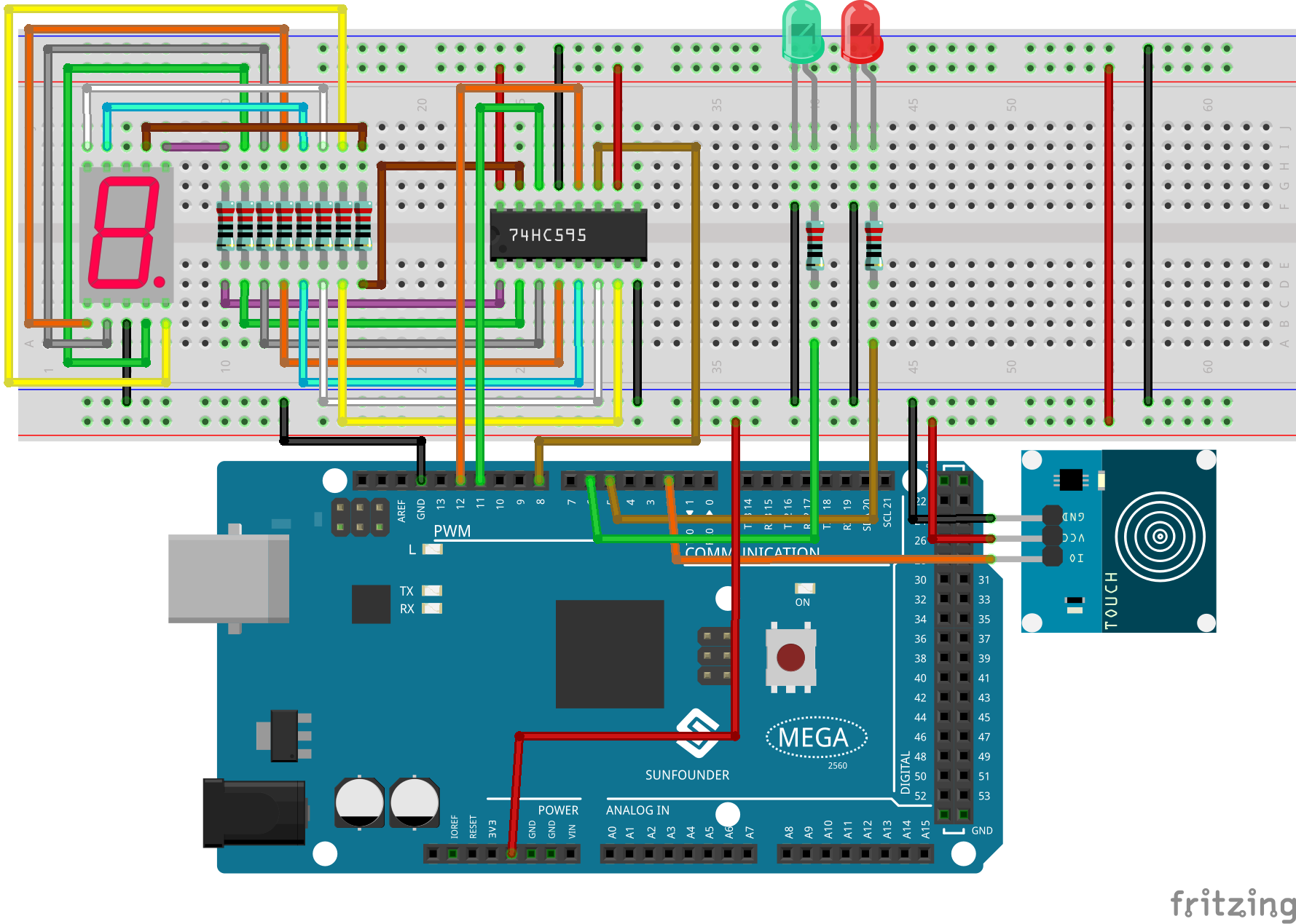

Dans cet exemple, les composants 74HC595, 7-segment, LED et le capteur tactile sont connectés selon le schéma ci-dessous.

../_images/Part_three_2_Fritzing_Circuit.png 3.2 Pedestrian Crossing Button_bb

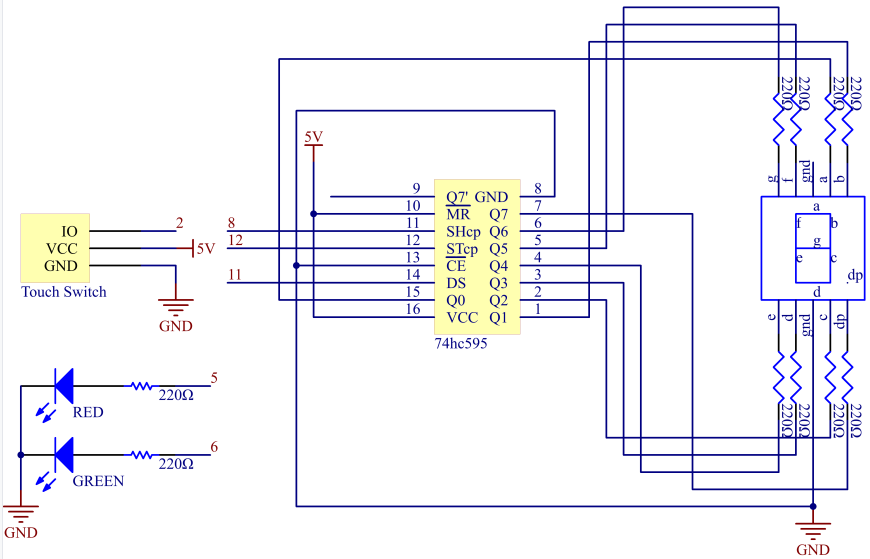

Schéma de câblage

../_images/image270.png

Code

Note

  • Vous pouvez ouvrir directement le fichier 3.2_pedestrianCrossingButton.ino situé dans le dossier sunfounder_vincent_kit_for_arduino\code\3.2_pedestrianCrossingButton.

Explication de l’exemple

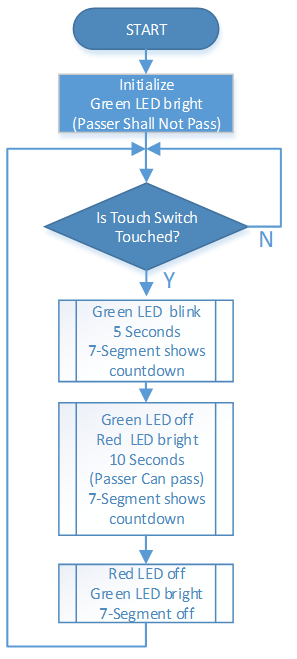

Le flux de travail du projet est présenté dans le diagramme suivant. La fonction d’affichage des chiffres sur le 7-segment est réalisée en écrivant des données sur 8 bits dans le 74HC595. Lorsqu’il est nécessaire d’afficher le chiffre « 0 », les broches abcdef de l’afficheur segmenté seront reliées au niveau haut. Les broches g et dp doivent être reliées au niveau bas pour écrire « 0x3f » (B00111111) dans le code. Voici les codes complets pour l’affichage des chiffres sur un afficheur 7 segments.

../_images/Part_three_2_Example_Explanation.png

Numbers

Common Cathode

(DP)GFEDCBA

Hex Code

0

00111111

0x3f

1

00000110

0x06

2

01011011

0x5b

3

01001111

0x4f

4

01100110

0x66

5

01101101

0x6d

6

01111101

0x7d

7

00000111

0x07

8

01111111

0x7f

9

01101111

0x6f

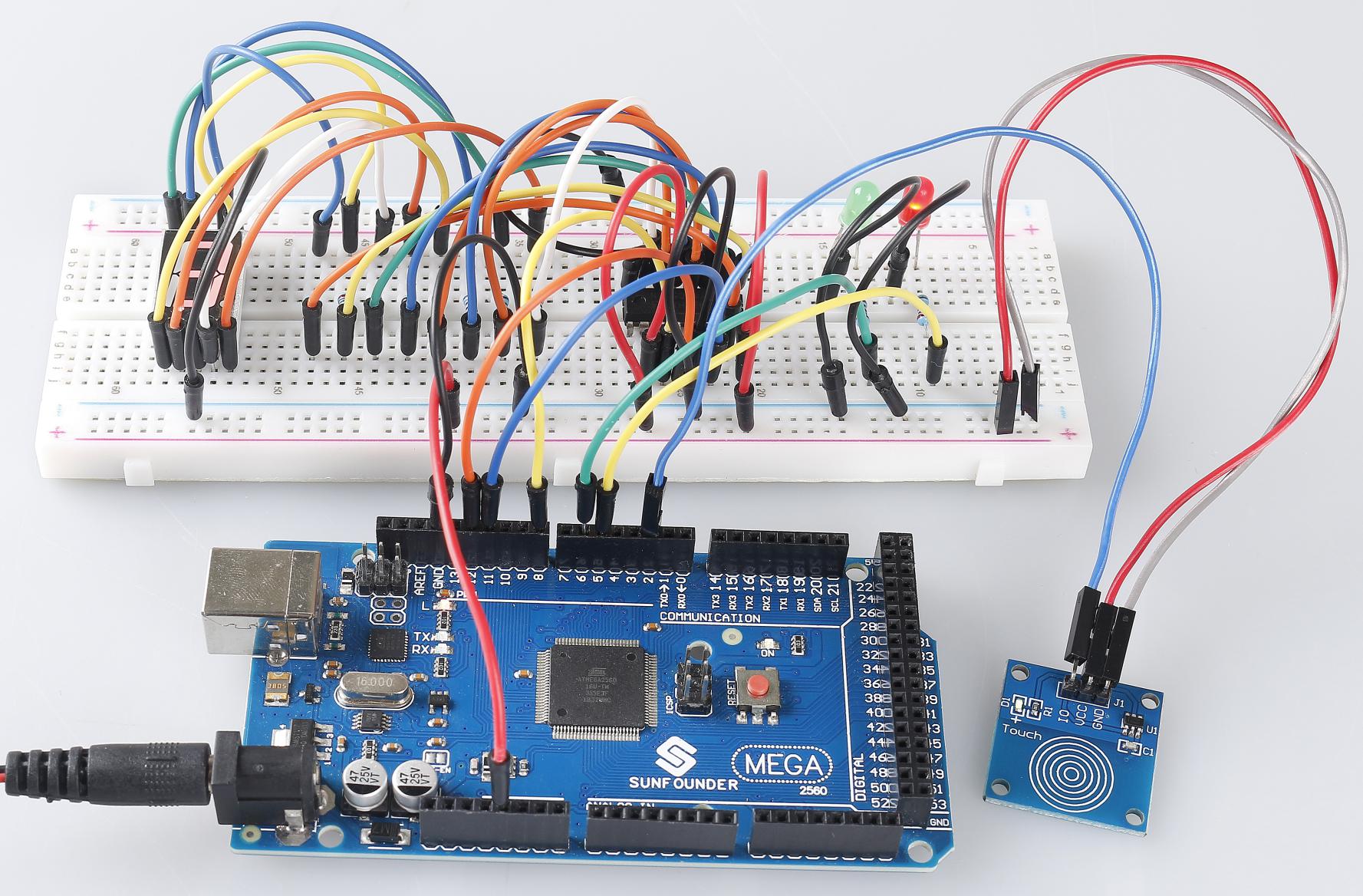

Image de phénomène

../_images/image272.jpeg
