2.8 Module Matrice LED

Aperçu

Dans cette leçon, vous allez découvrir le module matrice LED. Ce module utilise le pilote MAX7219 pour piloter une matrice LED de 8 x 8.

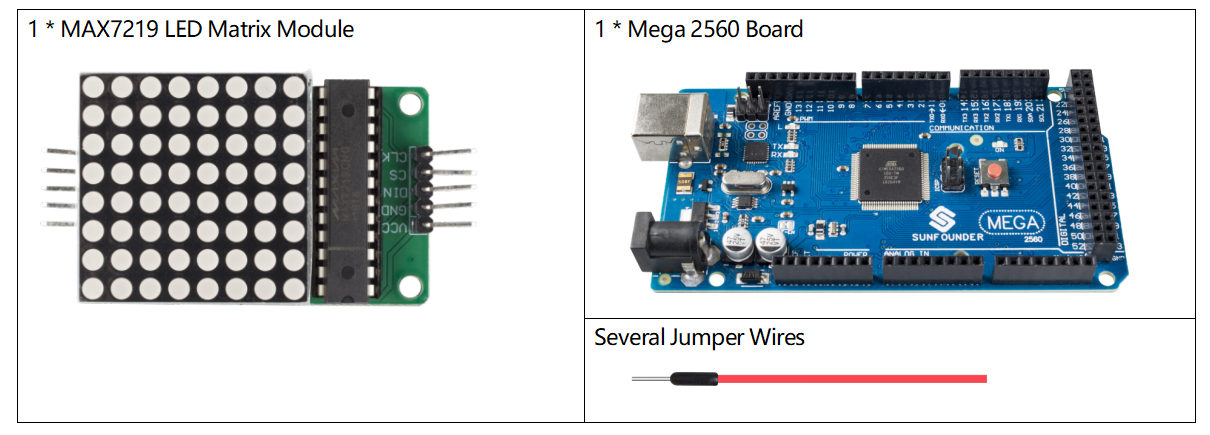

Composants requis

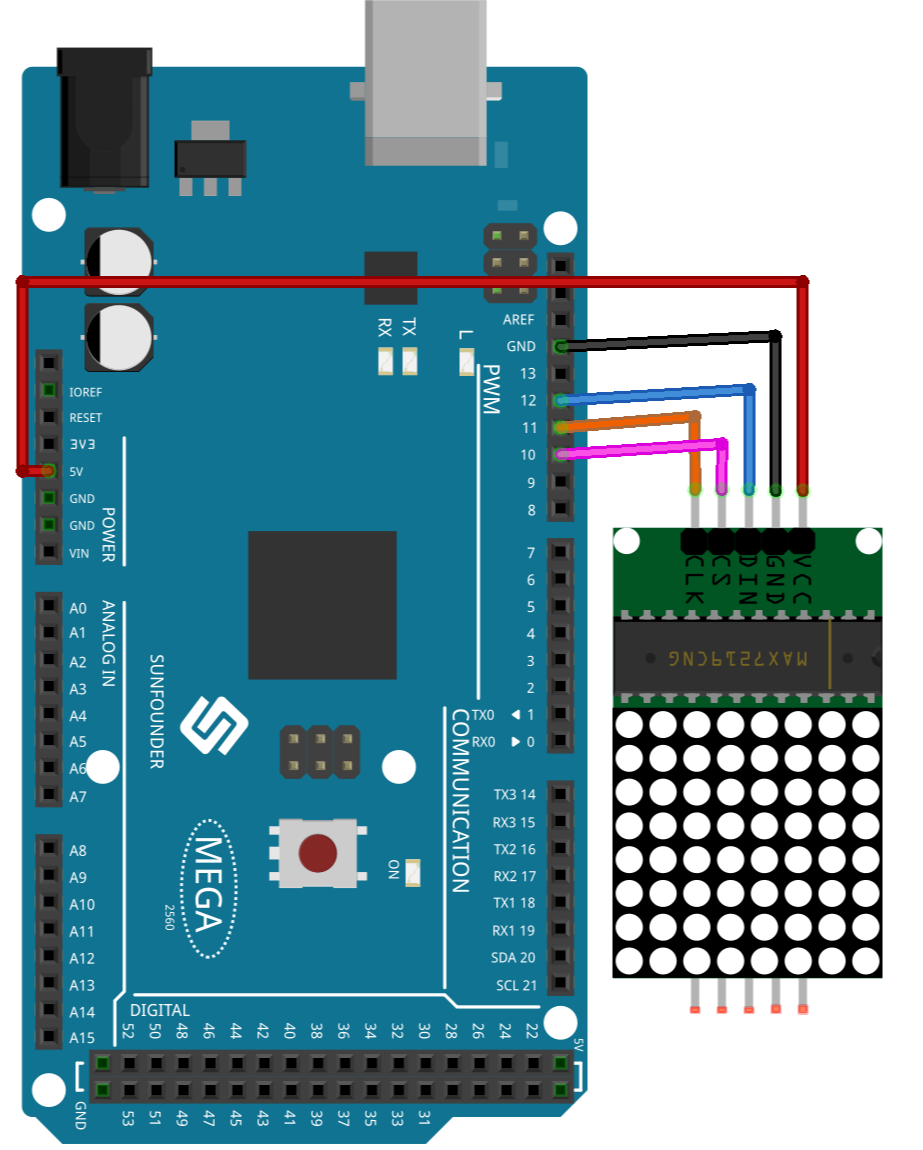

Schéma de connexion

Dans cet exemple, connectez la broche VCC du MAX7219 à 5V, GND à la masse, DIN à la broche numérique 12, CS à la broche numérique 10 et CLK à la broche numérique 11.

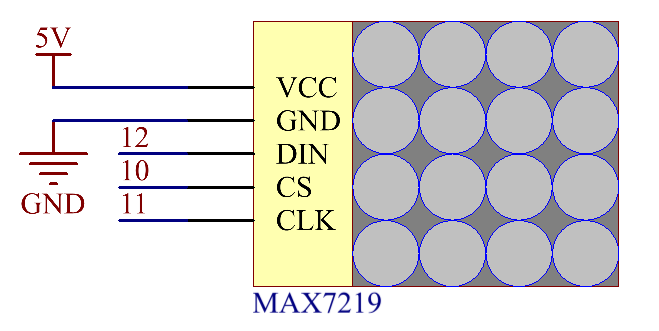

Schéma électronique

Code

Note

Vous pouvez ouvrir directement le fichier 2.8_ledMatrix.ino situé dans le chemin sunfounder_vincent_kit_for_arduino\code\2.8_ledMatrix.
La bibliothèque LedControl est utilisée ici ; vous pouvez l’installer via le Gestionnaire de Bibliothèques.

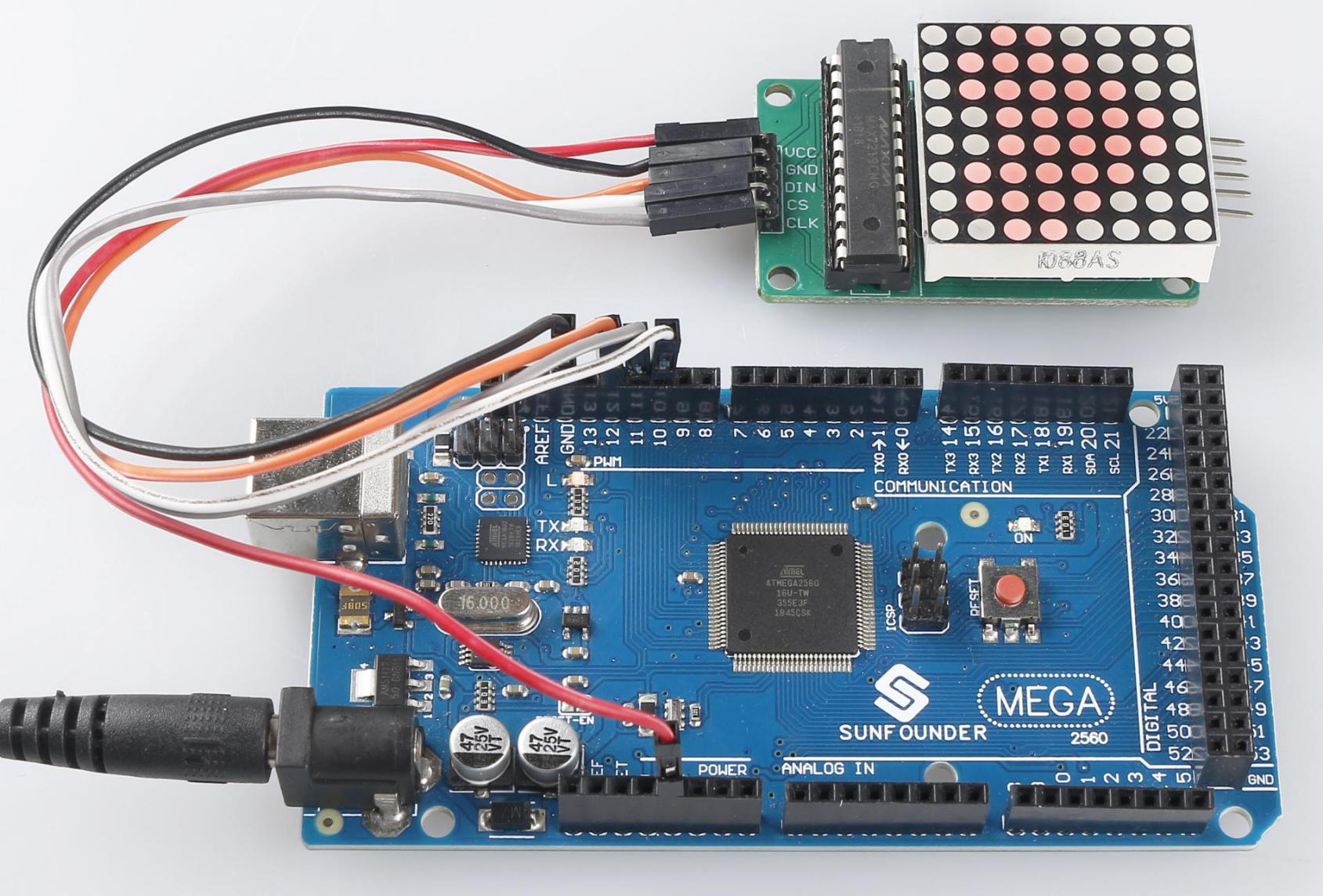

Après avoir téléchargé le code, vous verrez que les LED s’allument en suivant la séquence d’une colonne, d’une ligne ou d’un point, ou bien une image apparaîtra sur la matrice LED.

Analyse du Code

En utilisant la bibliothèque LedControl.h, vous pouvez facilement contrôler la matrice LED.

#include "LedControl.h"

Fonctions de la Bibliothèque：

LedControl(int dataPin,int clockPin,int csPin,int numDevices)

Créez une instance de type LedControl pour communiquer avec les dispositifs MAX7219. L’initialisation de LedControl prend 4 arguments.

dataPin,clockPin,csPin : Les trois premiers arguments sont les numéros de broches sur l’Arduino connectés au MAX7219. Vous êtes libre de choisir n’importe quelle broche IO numérique, mais il est préférable d’éviter les broches 0, 1 et 13 car elles sont utilisées pour la communication série ou sont reliées à une LED.
numDevices : Le quatrième argument est le nombre de dispositifs MAX7219 en cascade que vous utilisez avec cette variable LedControl. La bibliothèque peut gérer jusqu’à 8 dispositifs à partir d’une seule variable LedControl.

void shutdown(int addr, bool b)

addr : L’adresse de l’affichage à contrôler.
b : Si true, le dispositif passe en mode économie d’énergie. Si false, le dispositif passe en mode normal.

void setIntensity(int addr, int intensity)

Cette méthode permet de contrôler la luminosité en 16 niveaux. Des valeurs plus élevées rendent l’affichage plus lumineux, jusqu’à un maximum de 15.

addr : L’adresse de l’affichage à contrôler.
intensity : La luminosité de l’affichage. Seules les valeurs entre 0 (le plus sombre) et 15 (le plus lumineux) sont valides.

void clearDisplay(int addr)

Éteint toutes les LED.

addr : L’adresse de l’affichage à contrôler.

void setLed(int addr, int row, int col, boolean state)

Définit l’état d’une seule LED.

addr : L’adresse de l’affichage à contrôler.
row : La ligne de la LED (0..7).
col : La colonne de la LED (0..7).
state : Si true, la LED s’allume ; si false, elle s’éteint.

void setRow(int addr, int row, byte value)

Définit tous les 8 LEDs dans une ligne à un nouvel état.

addr : L’adresse de l’affichage à contrôler.
row : Ligne à configurer (0..7).
value : Chaque bit défini à 1 allumera la LED correspondante. (ex. B01000000 allumera la 2ème LED).

void setColumn(int addr, int col, byte value)

Définit tous les 8 LEDs dans une colonne à un nouvel état.

addr : L’adresse de l’affichage à contrôler.
col : Colonne à configurer (0..7).
value : Chaque bit défini à 1 allumera la LED correspondante. (ex. B01000000 allumera la 2ème LED).
