2.31 Module PIR

Aperçu

Dans cette leçon, vous apprendrez à utiliser le module PIR. Le capteur PIR détecte les radiations thermiques infrarouges ou la présence d’organismes émettant des radiations thermiques infrarouges. Ce module est largement utilisé dans la vie quotidienne, notamment pour les alarmes anti-intrusion et les dispositifs de notification de présence.

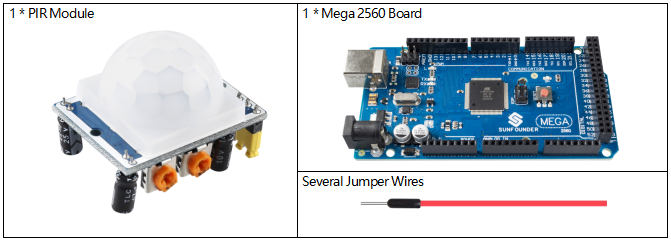

Composants requis

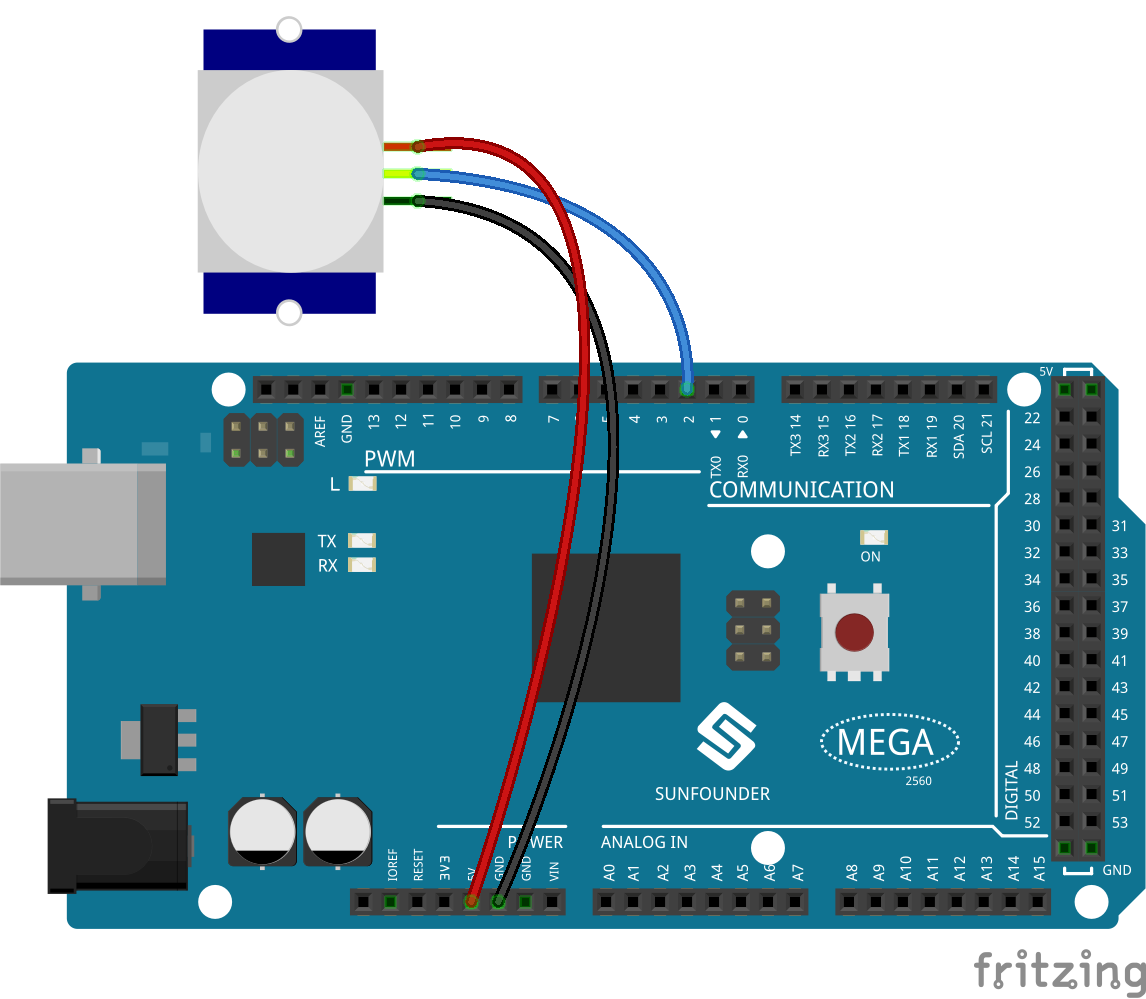

Circuit Fritzing

Dans cet exemple, nous pouvons connecter directement les broches du module PIR aux broches de la carte Mega 2560. Nous utilisons la broche numérique 2 pour lire le signal du module PIR. Connectez le VCC du module PIR à 5V, GND à GND et OUT à la broche numérique. NOTE : vous pouvez retirer le capot du module PIR pour voir l’étiquette de la broche.

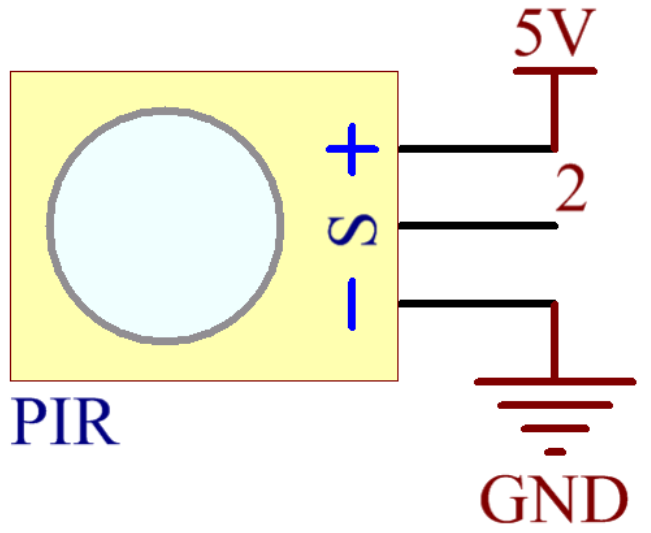

Schéma de connexion

Code

Note

Vous pouvez ouvrir directement le fichier 2.31_pirModule.ino situé dans le dossier sunfounder_vincent_kit_for_arduino\code\2.31_pirModule.
Ou copiez ce code dans l’IDE Arduino.

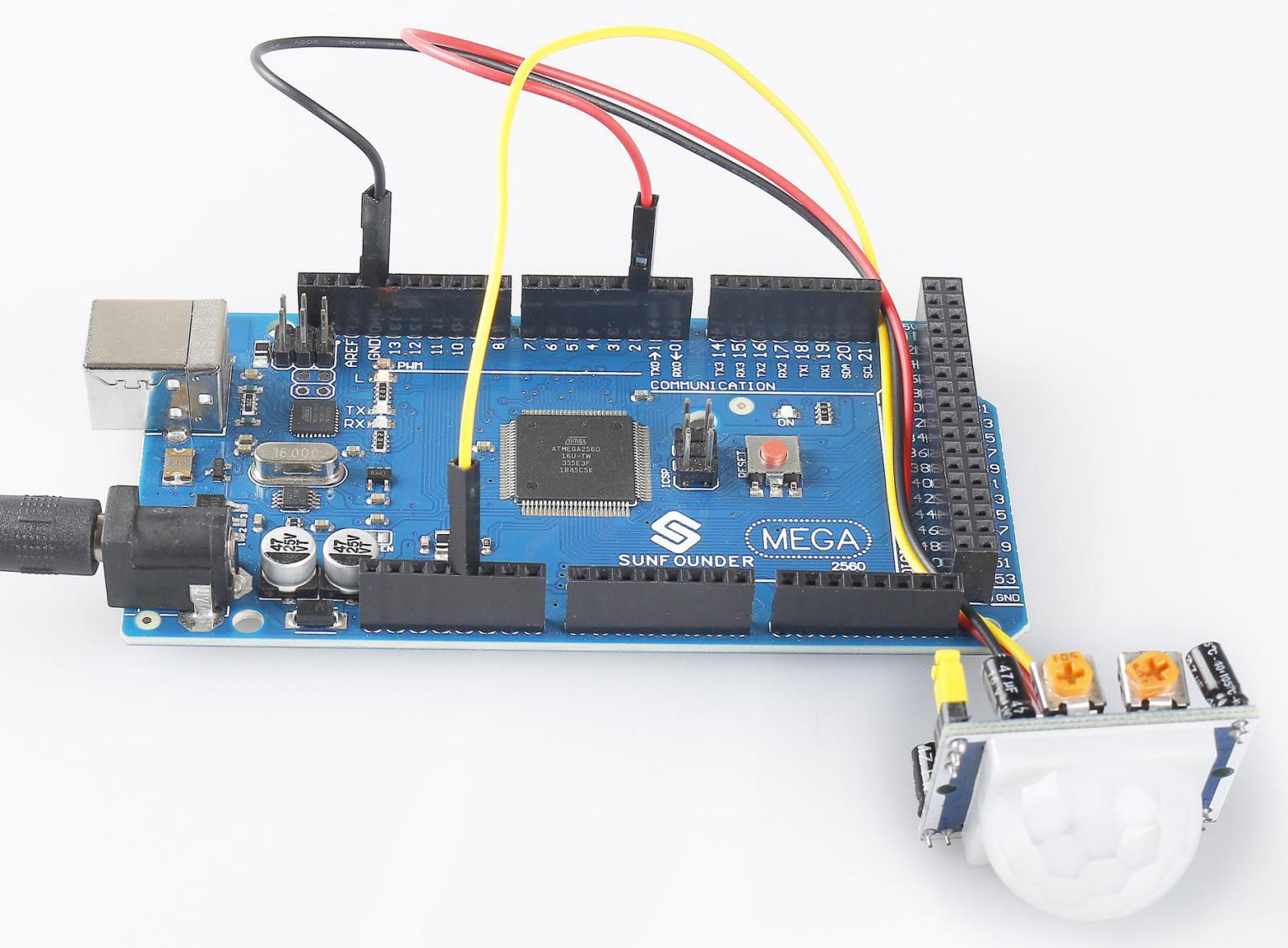

Une fois le code téléchargé sur la carte Mega2560, vous pouvez ouvrir le moniteur série pour voir la valeur lue sur la broche. Lorsque le module PIR détecte une activité à proximité, le moniteur série affichera « 1 » ; sinon, il affichera « 0 ». Consultez 1.4 Lecture numérique pour plus de détails sur l’explication du code.

Le module PIR dispose de deux potentiomètres : l’un pour ajuster la sensibilité et l’autre pour régler la distance de détection. Pour améliorer le fonctionnement du module PIR, il est recommandé d’ajuster ces deux potentiomètres.
