1.6 Contrôle de Sortie par Entrée Numérique
Aperçu
Avec la compréhension des commandes digitalWrite() et digitalRead(), nous pouvons créer un système d’Entrée/Sortie complet pour contrôler un appareil de sortie en obtenant des données d’un appareil d’entrée. Nous pouvons utiliser cette méthode pour permettre à des composants d’entrée numérique tels que le bouton, le capteur tactile, ou le capteur de mouvement infrarouge de contrôler des dispositifs de sortie numérique tels que des LED ou des buzzers actifs. Dans cette leçon, nous allons utiliser un bouton et une LED pour illustrer le contrôle d’une LED par un bouton avec une condition (if-else).

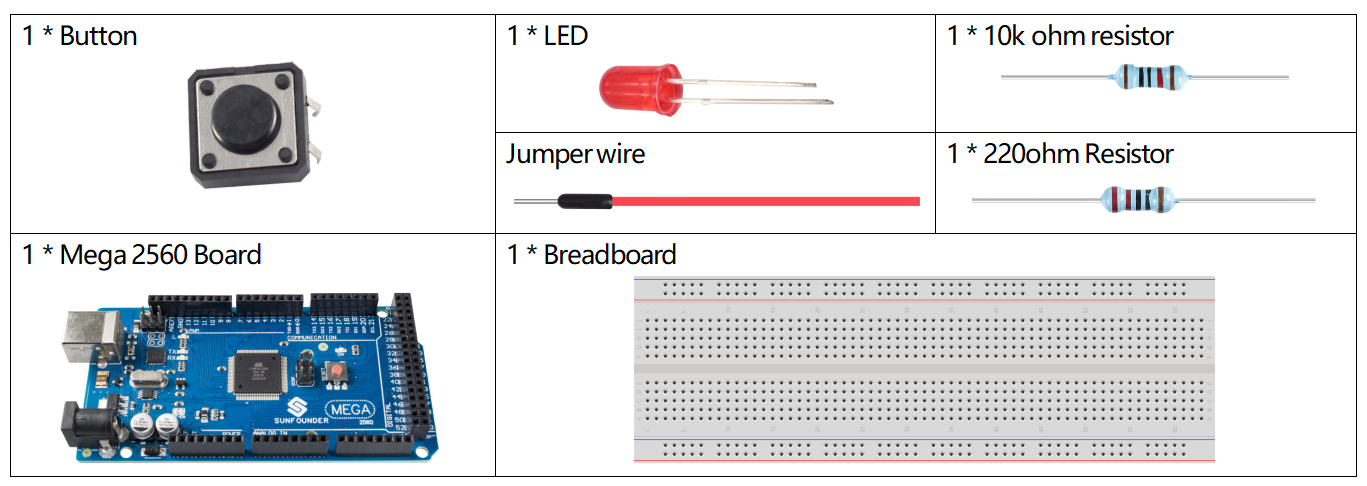

Composants requis

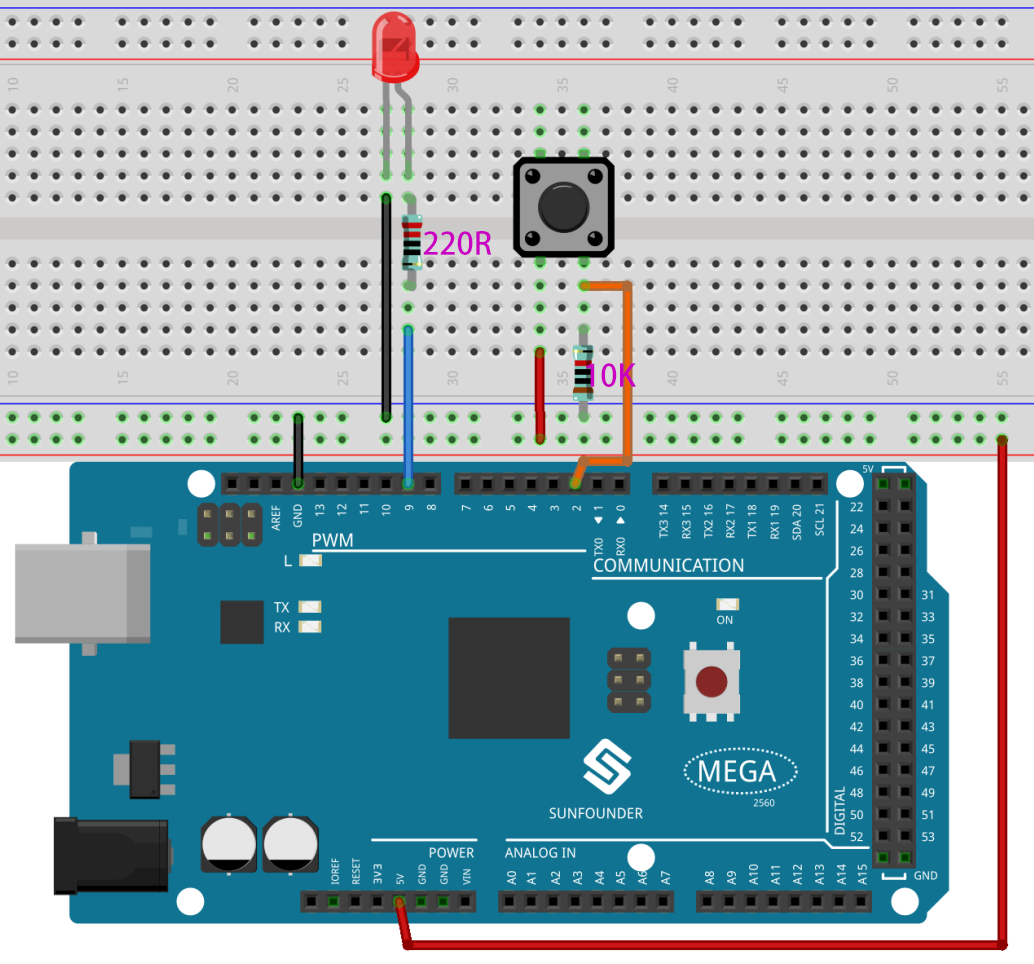

Circuit Fritzing
Dans cet exemple, nous utilisons la broche 9 pour allumer la LED. Utilisez la broche numérique 2 pour lire le signal du bouton. Lorsque le bouton est pressé, la LED s’allume.

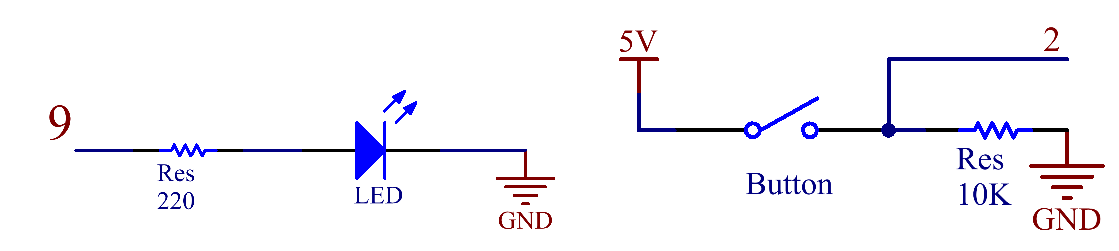

Schéma électronique
Code
Note
Vous pouvez ouvrir directement le fichier
1.6_digitalInputControlOutput.inodans le dossiersunfounder_vincent_kit_for_arduino\code\1.6_digitalInputControlOutput.Ou copier ce code dans l’IDE Arduino.
Une fois le code téléversé sur la carte Mega2560, vous pouvez maintenir le bouton enfoncé pour allumer la LED.
Analyse du Code
Déclarez les broches de la LED et du bouton, et déclarez une variable pour stocker l’état du bouton.
const int buttonPin = 2;
const int ledPin = 9;
int buttonState = 0;
Initialisez le mode des broches dans setup().
pinMode(ledPin, OUTPUT);
pinMode(buttonPin, INPUT);
Lisez l’état du bouton dans loop() et assignez-le à la variable buttonState.
buttonState = digitalRead(buttonPin);
Utilisez une condition if pour vérifier : si un signal haut est détecté depuis le bouton, allumez la LED.
if (buttonState == HIGH) {
digitalWrite(ledPin, HIGH);
}
Sinon, éteignez la LED.
else {
digitalWrite(ledPin, LOW);
}

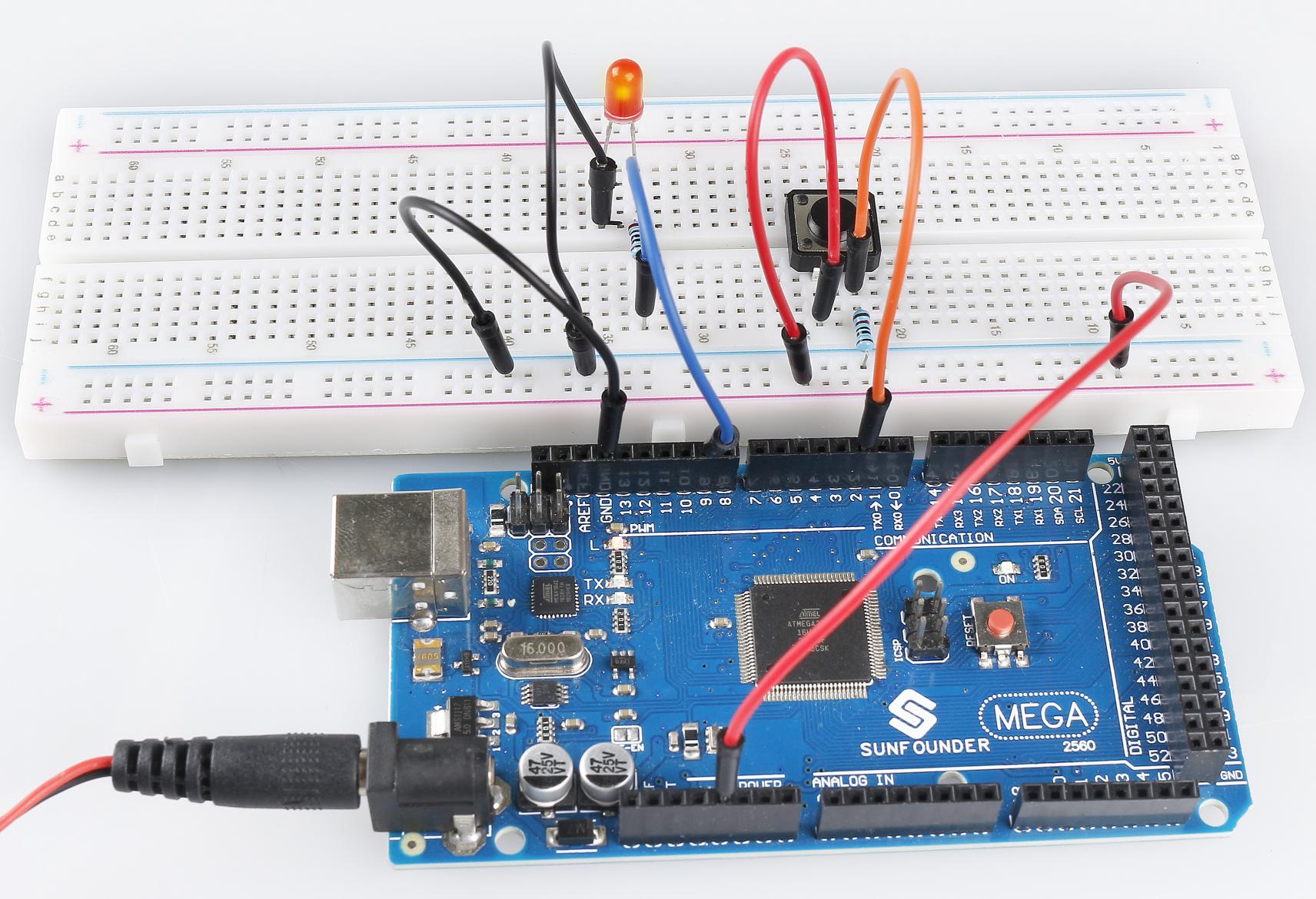

Illustration du phénomène
