2.20 Module Récepteur IR

Aperçu

Dans cette leçon, vous allez apprendre à utiliser un module récepteur IR. Le récepteur IR est un composant doté d’une photocellule, spécialement conçu pour capter la lumière infrarouge. Il est presque toujours utilisé pour la détection des télécommandes – chaque télévision et lecteur DVD en possède un à l’avant pour capter le signal infrarouge de la télécommande. À l’intérieur de cette dernière se trouve une LED IR qui émet des impulsions infrarouges pour dire à la télévision de s’allumer, s’éteindre ou changer de chaîne.

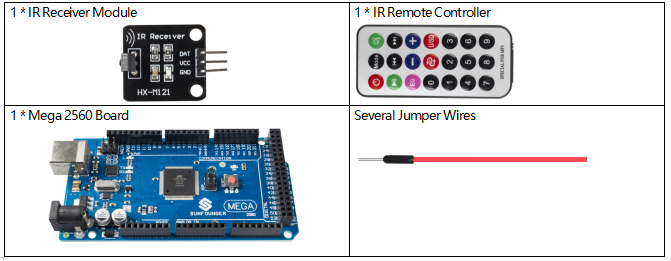

Composants Requis

../_images/Part_two_20.png

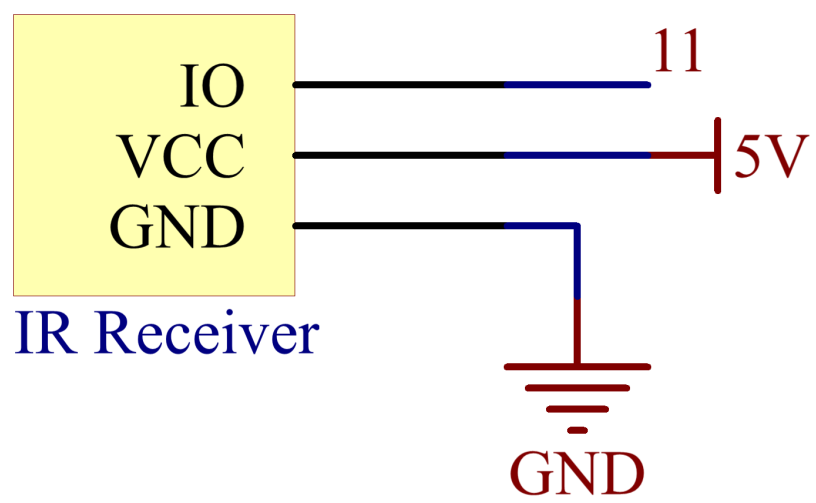

Schéma de Connexion

../_images/image182.png

Circuit Fritzing

Dans cet exemple, nous connectons la broche gauche (-) du module récepteur IR à la masse (GND), la broche centrale au 5V, et la broche droite (S) à la broche 11.

../_images/image183.png

Code

Note

  • Vous pouvez ouvrir directement le fichier 2.20_irReceiver.ino situé dans le chemin sunfounder_vincent_kit_for_arduino\code\2.20_irReceiver.

  • La bibliothèque IRremote est utilisée ici ; vous pouvez l’installer depuis le Gestionnaire de Bibliothèques.

    ../_images/lib_irremote.png

Après avoir téléversé le code sur la carte Mega2560, vous pourrez voir la valeur de la touche actuellement pressée sur la télécommande IR affichée dans le moniteur série.

Analyse du Code

Ce code est conçu pour fonctionner avec une télécommande infrarouge en utilisant la bibliothèque IRremote. Voici les détails :

  1. Inclure les Bibliothèques : Ce code inclut la bibliothèque IRremote, qui fournit les fonctions pour travailler avec des télécommandes infrarouges.

    #include <IRremote.h>

  2. Définir la broche Arduino à laquelle le signal du capteur IR est connecté et déclarer une variable pour stocker la dernière valeur IR décodée.

    const int IR_RECEIVE_PIN = 11;  // Définir la broche du capteur IR
String lastDecodedValue = "";   // Variable pour stocker la dernière valeur décodée

  3. Initialiser la communication série à un débit de 9600 bauds. Initialiser le récepteur IR sur la broche spécifiée (IR_RECEIVE_PIN) et activer le retour LED (si applicable).

    void setup() {
    Serial.begin(9600);                                     // Démarrer la communication série à 9600 bauds
    IrReceiver.begin(IR_RECEIVE_PIN, ENABLE_LED_FEEDBACK);  // Démarrer le récepteur IR
}

  4. La boucle s’exécute en continu pour traiter les signaux entrants de la télécommande IR.

    void loop() {
    if (IrReceiver.decode()) {
        String decodedValue = decodeKeyValue(IrReceiver.decodedIRData.command);
        if (decodedValue != "ERROR" && decodedValue != lastDecodedValue) {
            Serial.println(decodedValue);
            lastDecodedValue = decodedValue;  // Mettre à jour la dernière valeur décodée
        }
        IrReceiver.resume();  // Réactiver la réception pour le prochain signal
    }
}

    • Vérifie si un signal IR est reçu et correctement décodé.

    • Décode la commande IR et la stocke dans decodedValue en utilisant une fonction personnalisée decodeKeyValue().

    • Vérifie si la valeur décodée est correcte et différente de la dernière valeur décodée.

    • Affiche la valeur IR décodée sur le moniteur série.

    • Met à jour lastDecodedValue avec la nouvelle valeur décodée.

    • Réactive la réception des signaux IR pour le signal suivant.

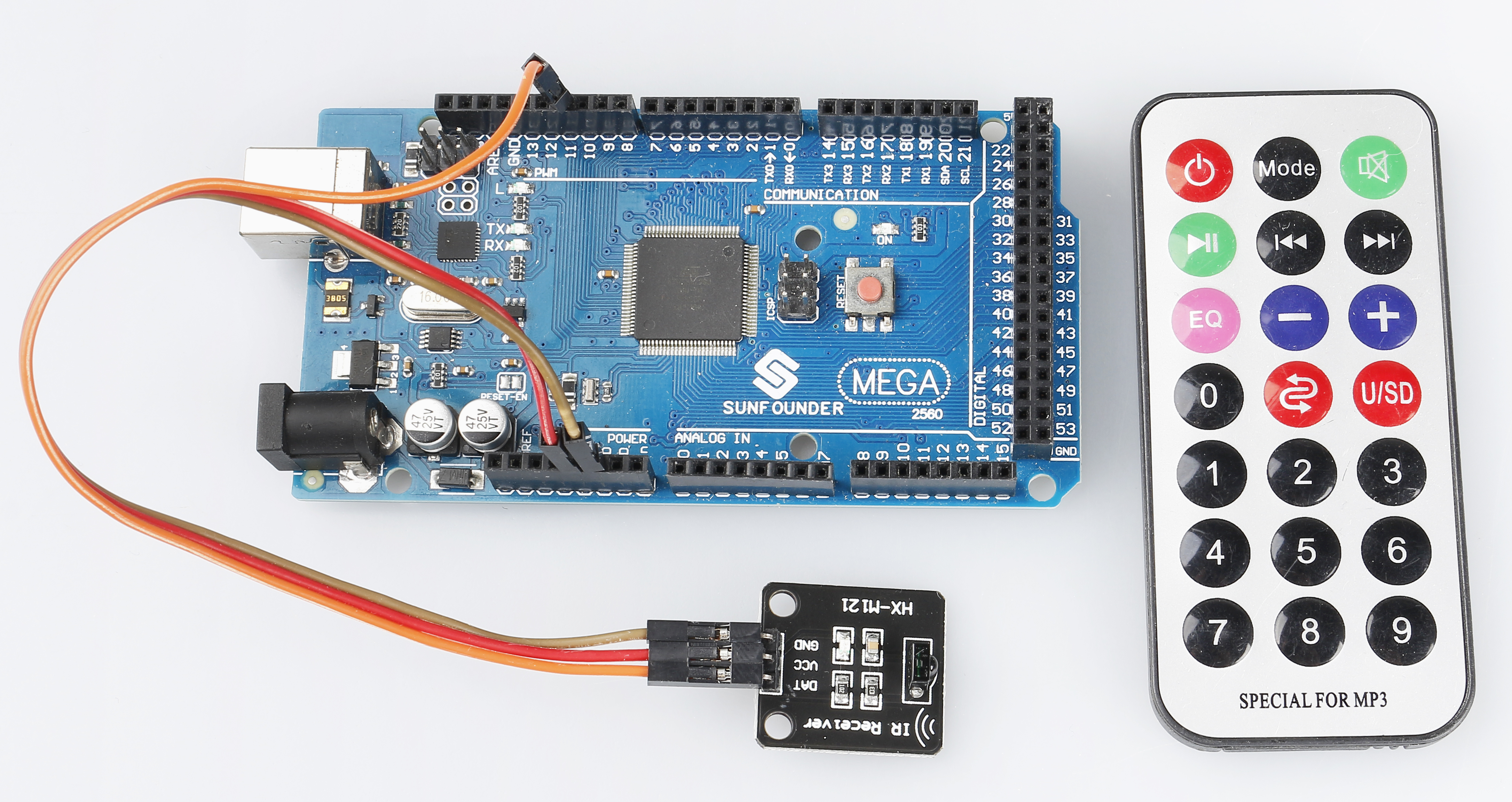

Illustration du Phénomène

../_images/image184.jpeg
