2.22 Potentiomètre
Aperçu
Dans cette leçon, vous apprendrez à utiliser le potentiomètre. Le potentiomètre est un composant résistor à trois bornes dont la valeur de résistance peut être ajustée en fonction de variations régulières.

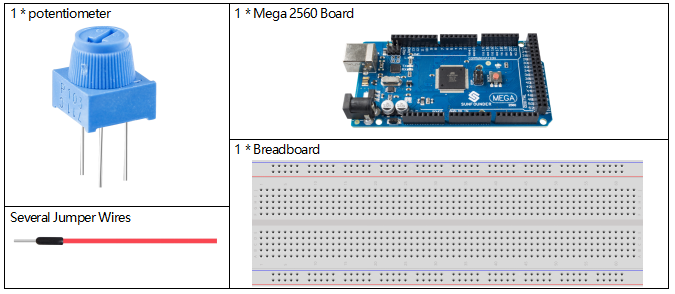

Composants Requis

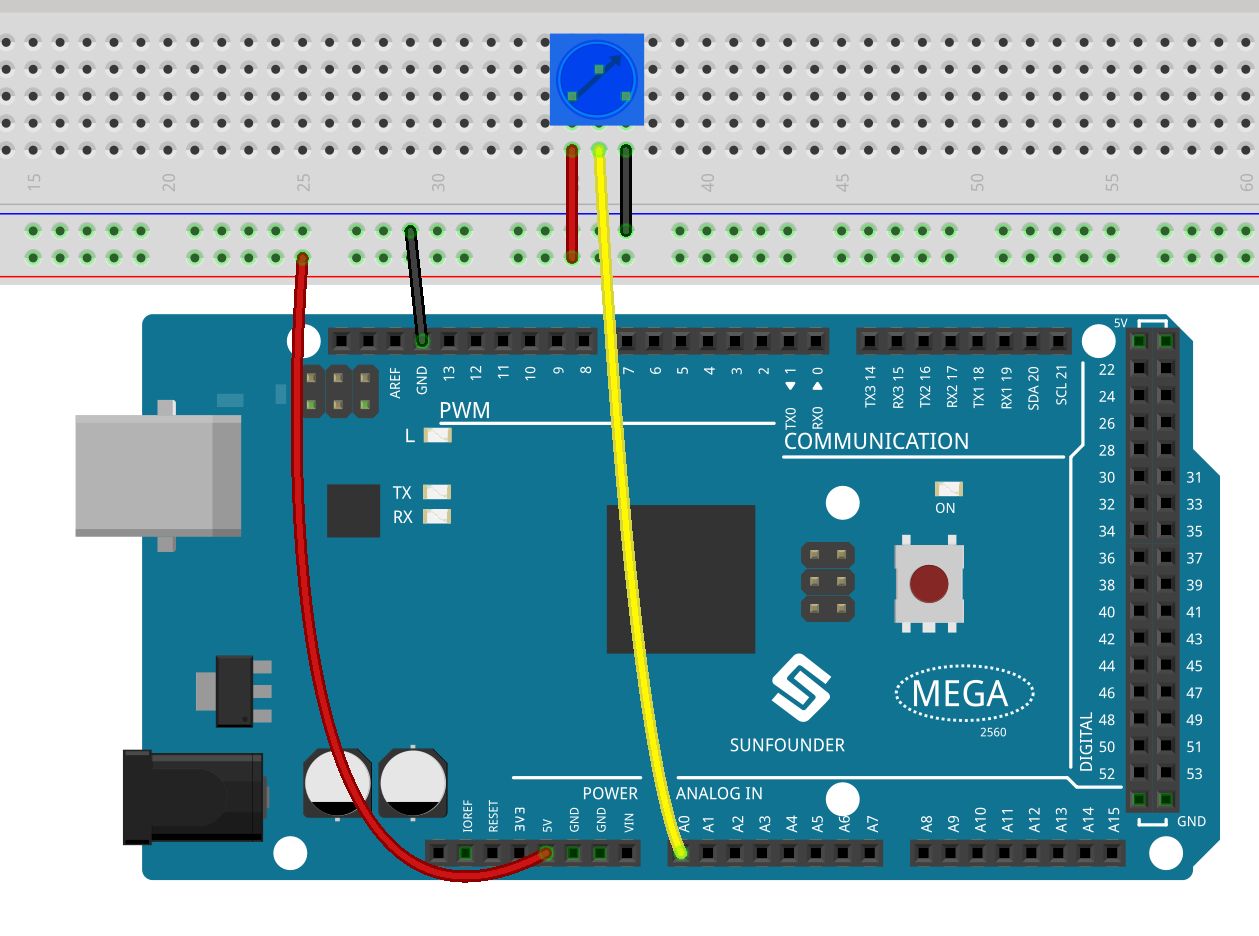

Circuit Fritzing
Dans cet exemple, nous utilisons la broche analogique (A0) pour lire la valeur du potentiomètre. En faisant tourner l’axe du potentiomètre, vous pouvez changer la répartition de la résistance entre les trois bornes, modifiant ainsi la tension sur la broche du milieu. Lorsque la résistance entre la broche du milieu et une borne extérieure reliée à 5V est proche de zéro (et que la résistance entre la broche du milieu et l’autre borne extérieure est proche de 10kΩ), la tension sur la broche du milieu sera proche de 5V. L’opération inverse (lorsque la résistance entre la broche du milieu et une borne extérieure reliée à 5V est proche de 10kΩ) fera en sorte que la tension sur la broche du milieu soit proche de 0V.
Schéma de Connexion
Code
Note
Vous pouvez ouvrir directement le fichier
2.22_potentiometer.inositué dans le dossiersunfounder_vincent_kit_for_arduino\code\2.22_potentiometer.Ou bien copier ce code dans l’IDE Arduino.
Après avoir téléversé le code sur la carte Mega2560, vous pouvez ouvrir le moniteur série pour voir la valeur lue sur la broche. En faisant tourner l’axe du potentiomètre, le moniteur série affichera des valeurs allant de « 0 » à « 1023 ». Pour une explication détaillée du code, consultez 1.5 Lecture analogique.

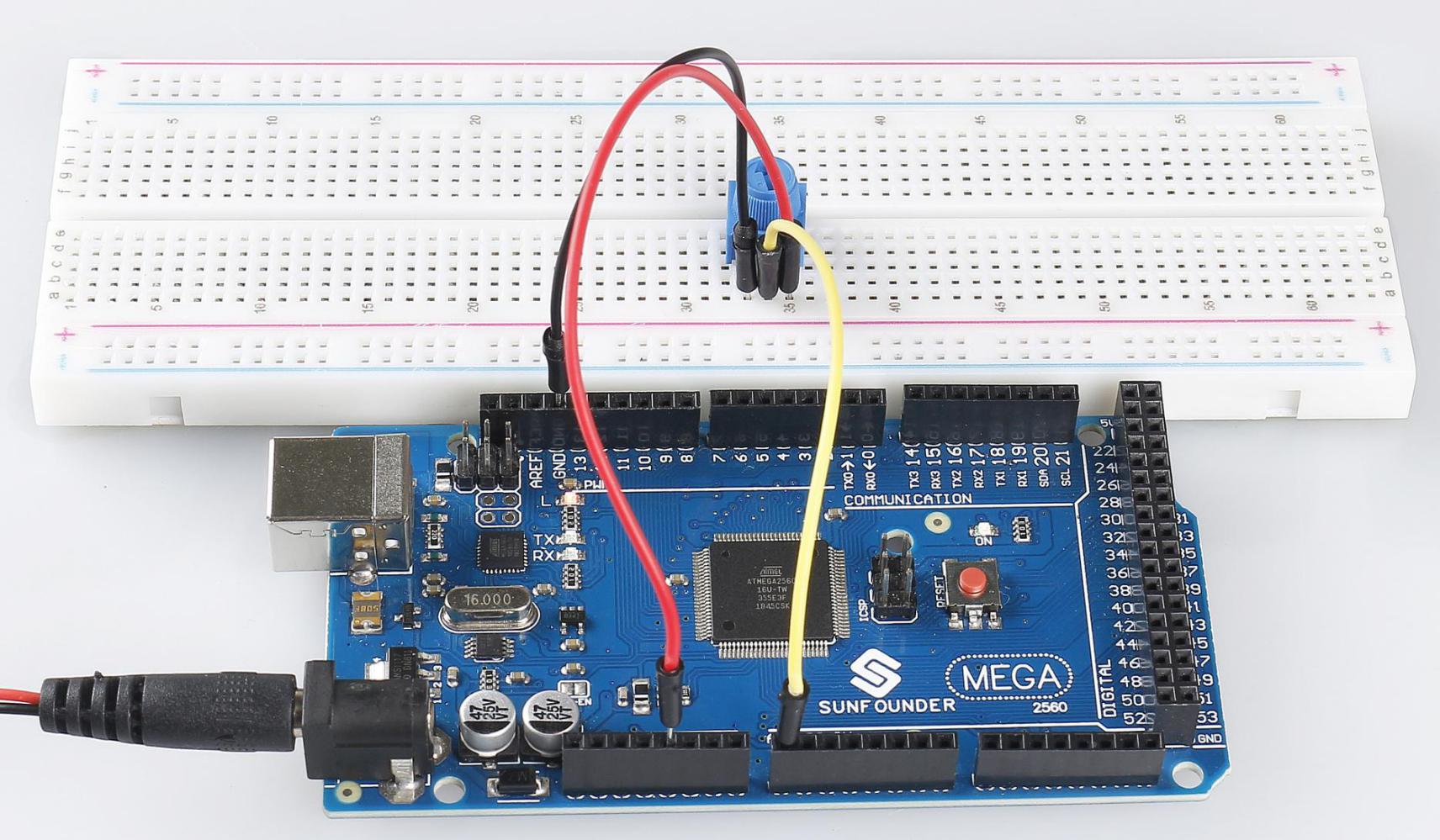

Illustration du Phénomène
