Résistance
Une résistance est un composant électronique permettant de limiter le courant dans un circuit. Une résistance fixe est une résistance dont la valeur ne peut pas être modifiée, tandis que celle d’un potentiomètre ou d’une résistance variable peut être ajustée.
Voici les deux symboles de circuit les plus couramment utilisés pour une résistance. En général, la valeur de la résistance est inscrite dessus. Ainsi, si vous voyez ces symboles dans un circuit, cela représente une résistance.
Ω est l’unité de mesure de la résistance, et les unités plus grandes incluent le KΩ, le MΩ, etc. Leur relation est la suivante : 1 MΩ = 1000 KΩ, 1 KΩ = 1000 Ω. En général, la valeur de la résistance est inscrite sur la pièce.
Lorsque vous utilisez une résistance, il est essentiel de connaître sa valeur. Voici deux méthodes : vous pouvez observer les bandes colorées sur la résistance, ou utiliser un multimètre pour mesurer la résistance. Il est recommandé d’utiliser la première méthode, car elle est plus pratique et rapide.

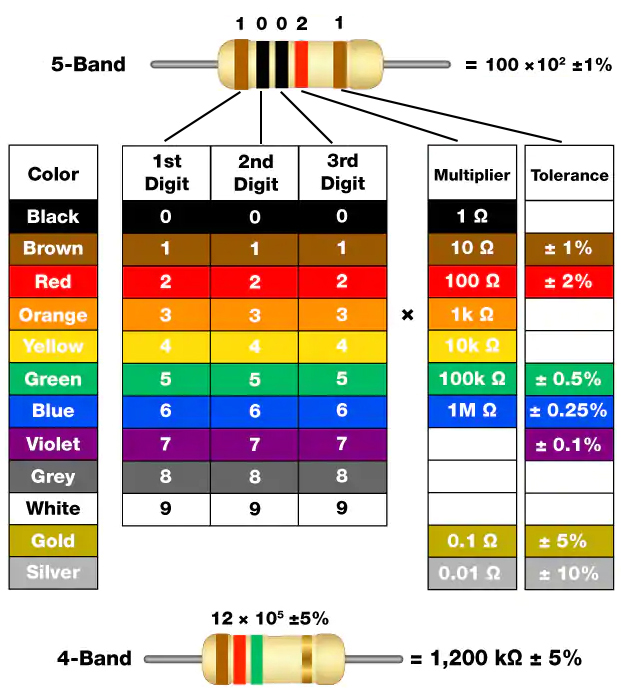

Comme le montre la carte, chaque couleur correspond à un chiffre.
Noir |
Marron |
Rouge |
Orange |
Jaune |
Vert |
Bleu |
Violet |
Gris |
Blanc |
Or |
Argent |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
0.1 |
0.01 |
Les résistances à 4 et 5 bandes sont fréquemment utilisées, et comportent respectivement 4 et 5 bandes de couleur.
En général, lorsque vous obtenez une résistance, il peut être difficile de déterminer quel côté commencer pour lire la couleur. Le truc est que l’écart entre la 4e et la 5e bande est généralement plus grand.
Ainsi, vous pouvez observer l’écart entre les deux bandes de couleur à une extrémité de la résistance ; si l’écart est plus large que celui des autres bandes, vous pouvez lire à partir du côté opposé.

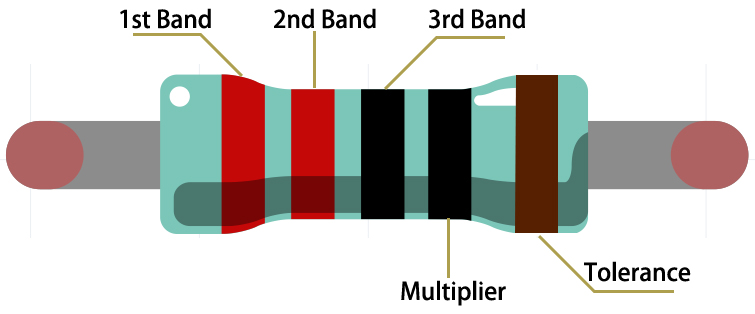

Voyons comment lire la valeur d’une résistance à 5 bandes, comme celle illustrée ci-dessous.
Pour cette résistance, la lecture de la valeur se fait de gauche à droite. La valeur se lit dans ce format : 1ère Bande 2ème Bande 3ème Bande × 10^Multiplicateur (Ω), et l’erreur admissible est de ±Tolérance%. Ainsi, la valeur de cette résistance est 2 (rouge) 2 (rouge) 0 (noir) × 10^0 (noir) Ω = 220 Ω, et l’erreur admissible est de ± 1% (marron).
Vous pouvez en apprendre davantage sur les résistances sur Wikipedia : Resistor - Wikipedia.
