3.2 Botón de Cruce Peatonal

Descripción general

Cuando los peatones cruzan la calle, solo necesitan tocar el botón ubicado en el poste de la lámpara del semáforo, y la luz verde sobre el carril se pondrá roja, lo que permite a los peatones cruzar de manera segura. De esta manera, se resuelve de manera integral la difícil situación de los ciudadanos al cruzar la calle. Al mismo tiempo, cuando no hay peatones que presionen el botón, la luz sobre el carril designado para vehículos permanecerá verde, mejorando significativamente la eficiencia del uso de la carretera y la capacidad del tráfico.

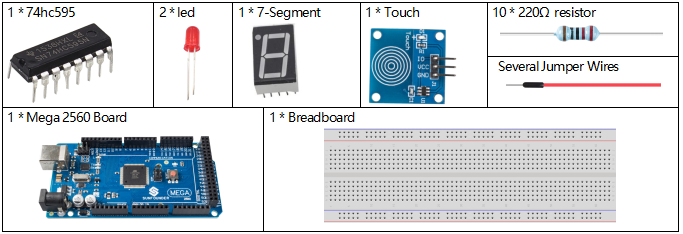

Componentes necesarios

../_images/Part_three_2.png

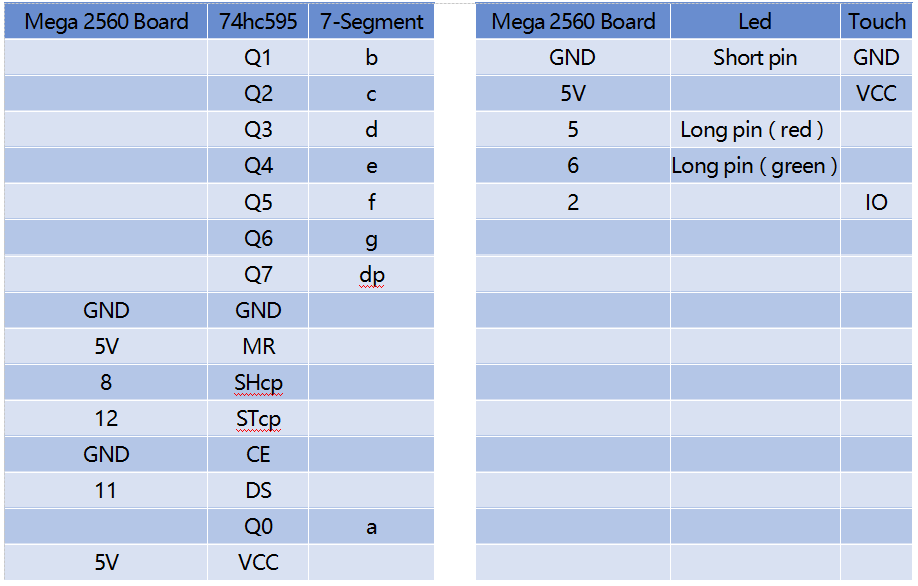

Circuito Fritzing

En este ejemplo, el 74HC595, el display de 7 segmentos, el LED y el sensor táctil se conectarán según el diagrama.

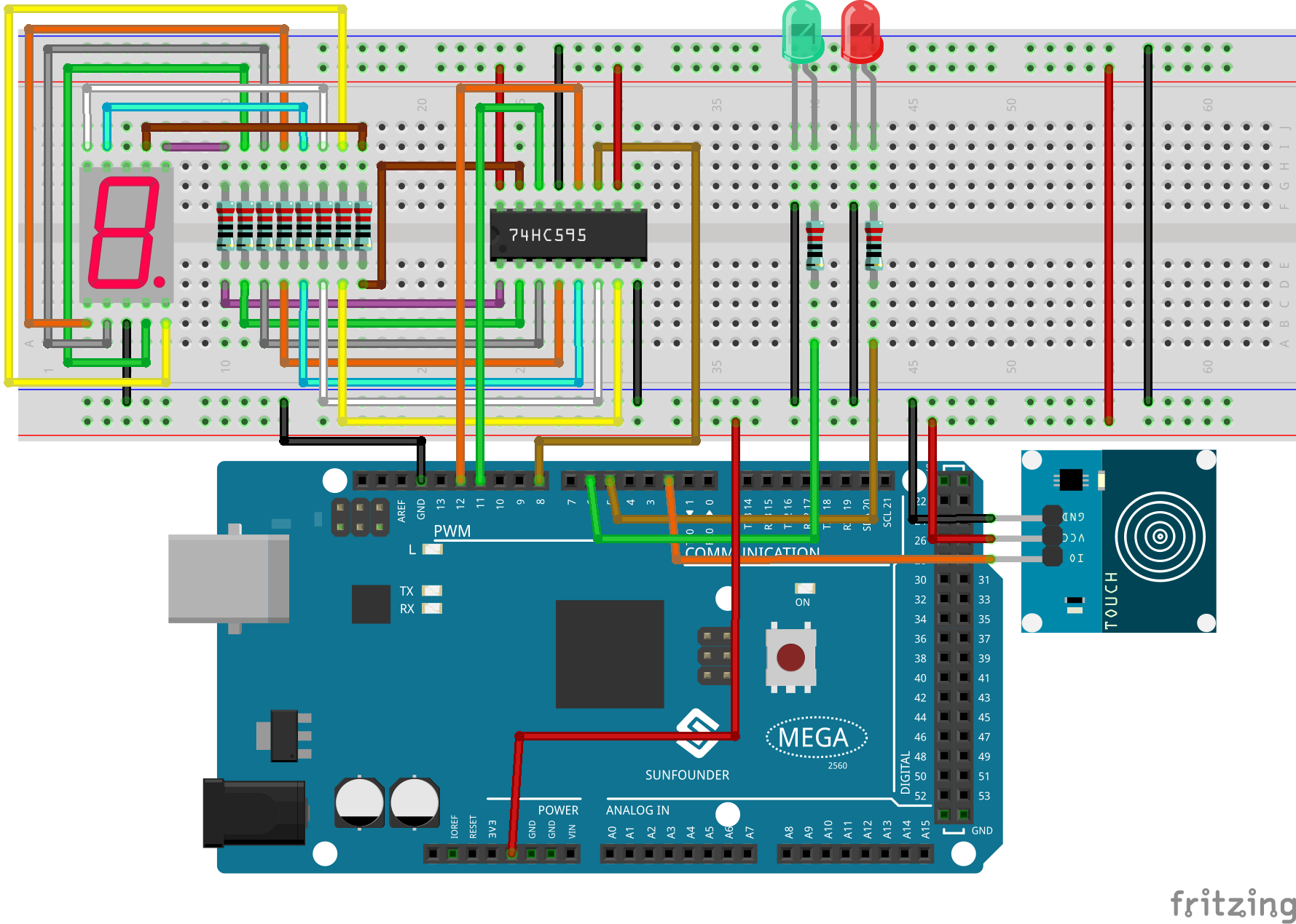

../_images/Part_three_2_Fritzing_Circuit.png 3.2 Pedestrian Crossing Button_bb

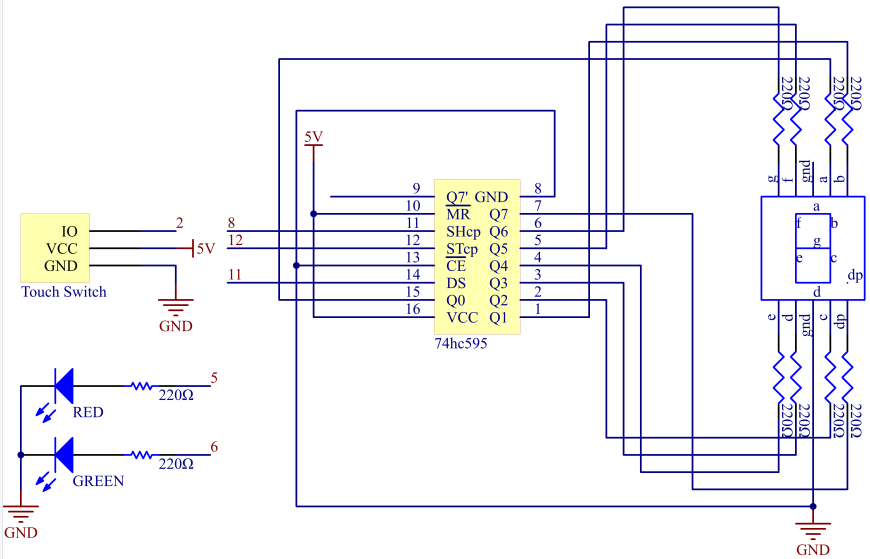

Diagrama esquemático

../_images/image270.png

Código

Nota

  • Puedes abrir el archivo 3.2_pedestrianCrossingButton.ino en la ruta sunfounder_vincent_kit_for_arduino\code\3.2_pedestrianCrossingButton directamente.

Explicación del Ejemplo

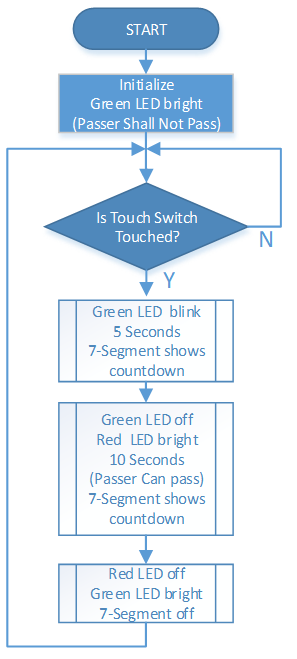

El flujo de trabajo del proyecto se muestra en el diagrama de flujo. La función de visualización numérica del display de 7 segmentos se realiza escribiendo datos de 8 bits en el 74HC595. Cuando se necesita mostrar 「0」, los pines abcdef del display se conectan al nivel alto, mientras que los pines g y dp se conectan al nivel bajo para escribir 「0x3f」(B00111111) en el código. El código completo para la visualización de números en el display de 7 segmentos es el siguiente.

../_images/Part_three_2_Example_Explanation.png

Números

Cátodo Común

(DP)GFEDCBA

Hex Code

0

00111111

0x3f

1

00000110

0x06

2

01011011

0x5b

3

01001111

0x4f

4

01100110

0x66

5

01101101

0x6d

6

01111101

0x7d

7

00000111

0x07

8

01111111

0x7f

9

01101111

0x6f

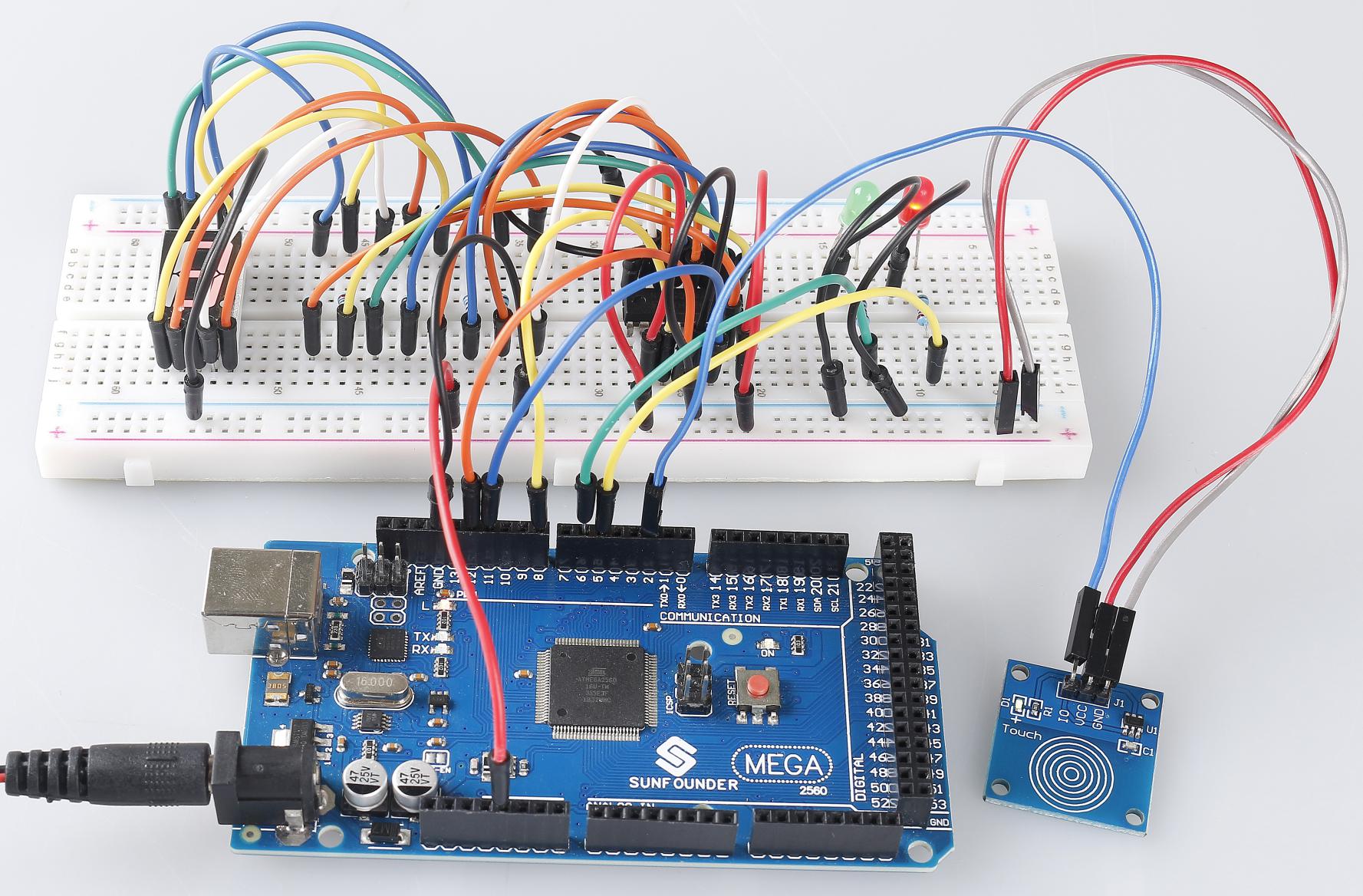

Imagen del Fenómeno

../_images/image272.jpeg
