2.4 Gráfico de Barras LED

Resumen

En esta lección, aprenderás sobre el Gráfico de Barras LED. Generalmente, este dispositivo funciona como indicador de nivel de batería, en equipos de audio o en paneles de control industrial. Si lo deseamos, también podemos encontrar otras aplicaciones para él.

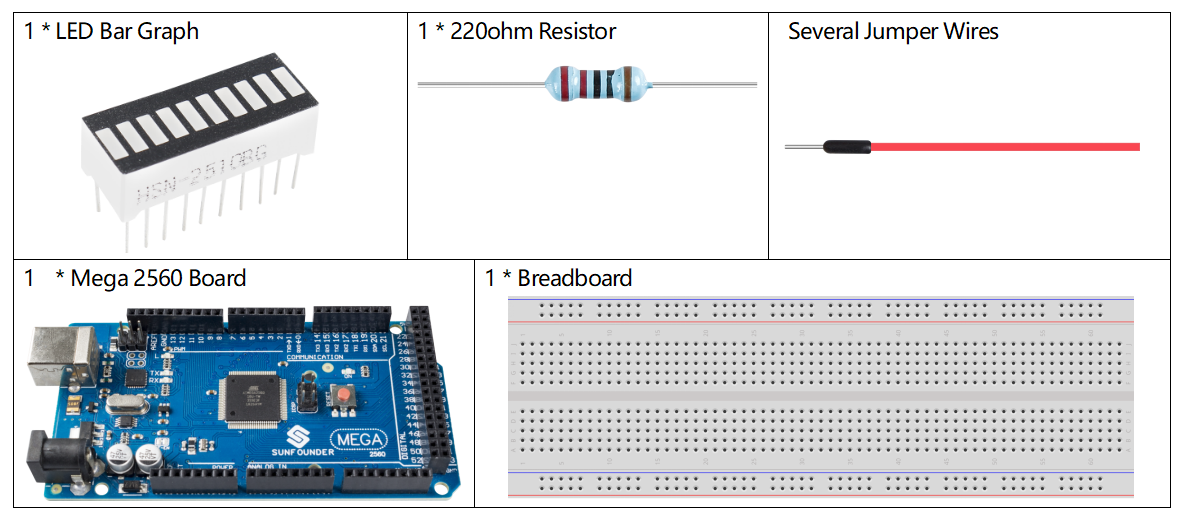

Componentes necesarios

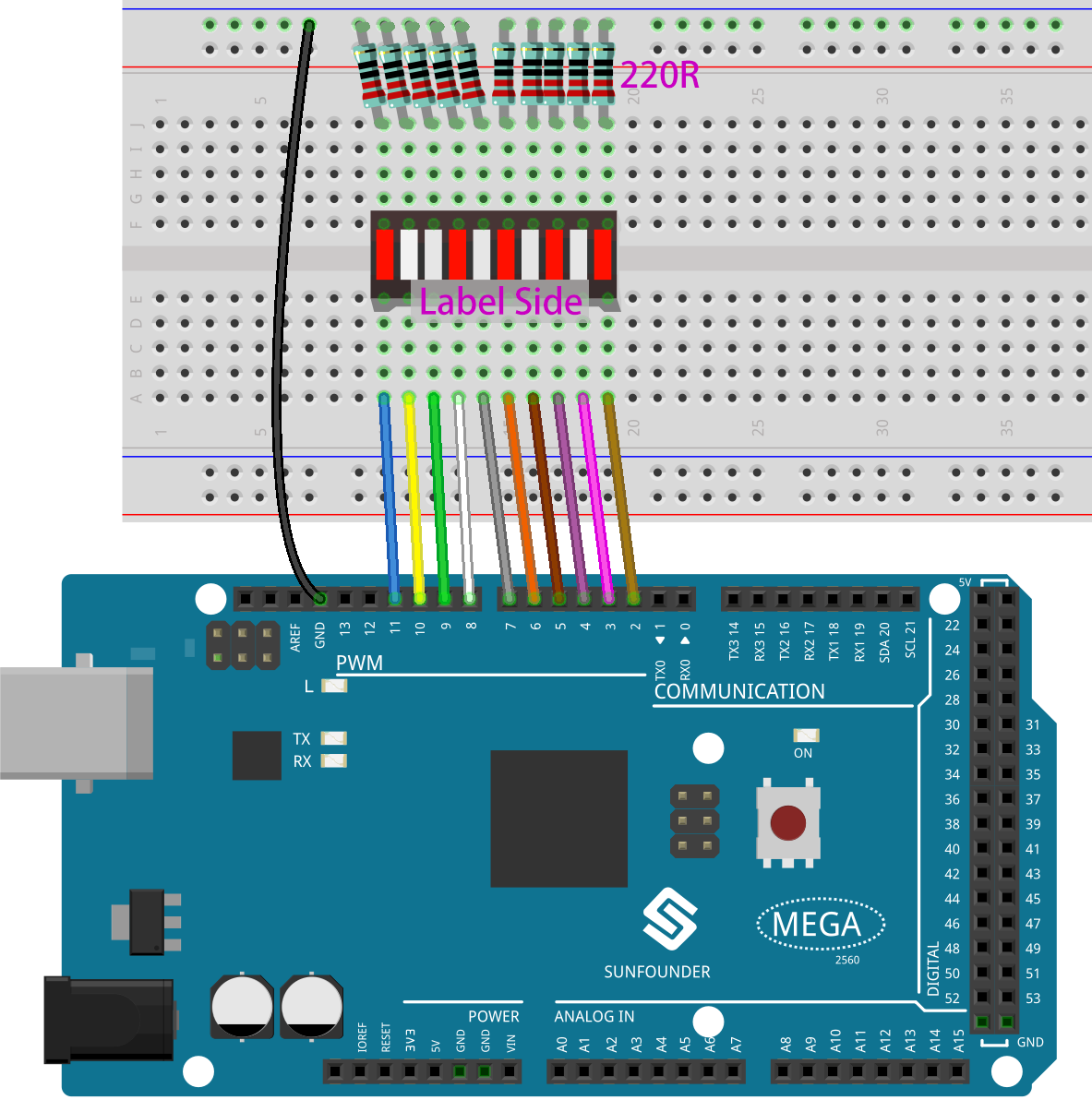

Circuito Fritzing

En este ejemplo, utilizamos los pines digitales 2~11 para controlar el Gráfico de Barras LED. Este dispositivo contiene diez LEDs separados, y cada LED tiene dos pines. Los pines izquierdos 1~10 del Gráfico de Barras LED están conectados a los pines digitales 2~11 respectivamente; los pines del lado derecho 11~20 están conectados por separado al mismo lado de resistencias de 220 ohmios, cuyos otros extremos están conectados a GND.

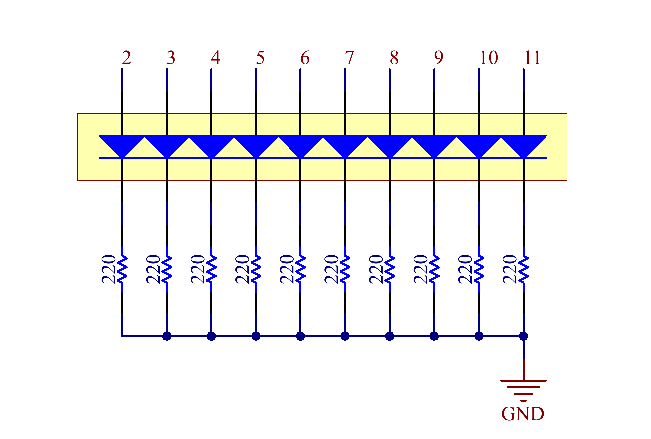

Diagrama esquemático

Código

Nota

Puedes abrir el archivo 2.4_ledBarGraph.ino en la ruta sunfounder_vincent_kit_for_arduino\code\2.4_ledBarGraph directamente.
O copiar este código en el IDE de Arduino.

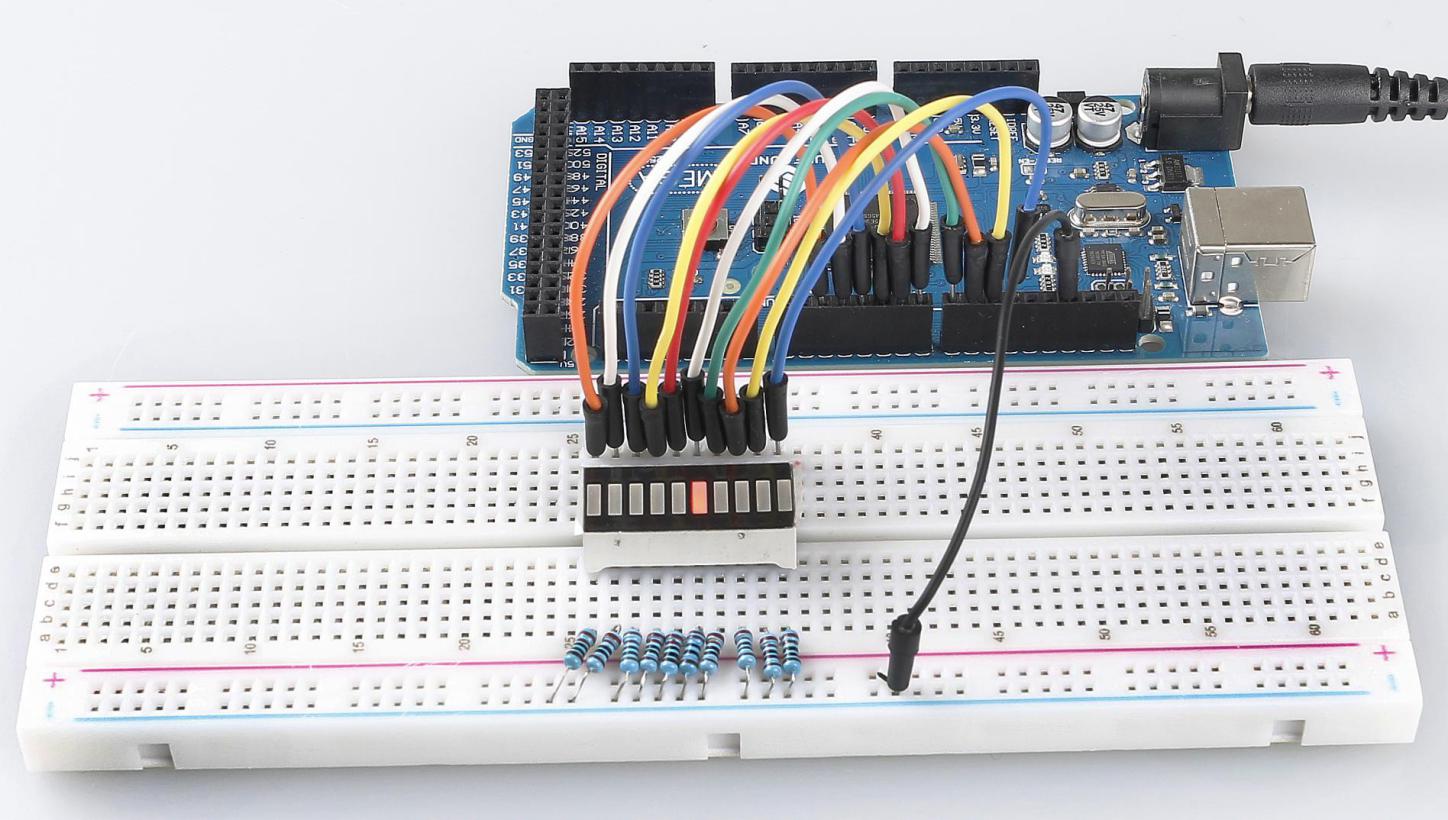

Después de cargar el código en la placa Mega2560, verás que los LEDs en el Gráfico de Barras LED parpadean en secuencia.

Análisis del código

El código en setup() utiliza un bucle for para inicializar los pines 2~11 en modo de salida, uno tras otro.

for(int i=2;i<=11;i++)
{
    pinMode(i,OUTPUT);
}

El bucle for en loop() hace que los LEDs parpadeen (encienden 0.5 s, luego se apagan 0.5 s) en secuencia.

for(int i=2;i<=11;i++)
{
    digitalWrite(i,HIGH);
    delay(500);
    digitalWrite(i,LOW);
    delay(500);
}

Consulta Parte 1-1.2 Digital Write para obtener más detalles sobre cómo controlar el LED mediante pines digitales.
