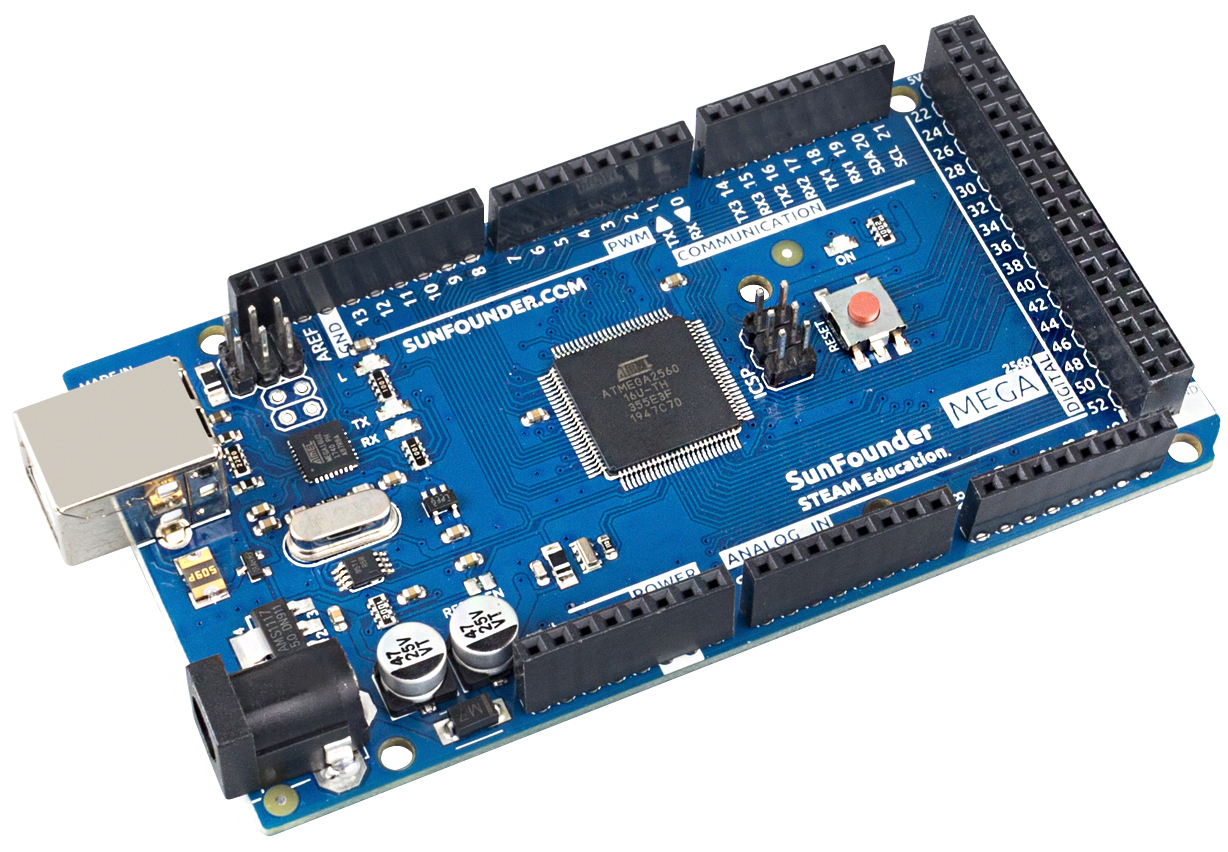

Placa SunFounder Mega

../_images/mega2560.jpg

Nota

La placa SunFounder Mega es una placa principal con casi las mismas funciones que la Arduino Mega 2560 Rev3, y ambas pueden usarse de manera intercambiable.

La placa SunFounder Mega es una placa microcontroladora basada en el ATmega2560 (datasheet). Cuenta con 54 pines de entrada/salida digitales (de los cuales 15 se pueden usar como salidas PWM), 16 entradas analógicas, 4 UARTs (puertos seriales por hardware), un oscilador de cristal de 16 MHz, una conexión USB, un conector de alimentación, un encabezado ICSP y un botón de reinicio. Contiene todo lo necesario para soportar el microcontrolador; simplemente conéctalo a una computadora con un cable USB o aliméntalo con un adaptador de CA a CC o una batería para comenzar. La placa SunFounder Mega es compatible con la mayoría de los shields diseñados para las placas Uno, Duemilanove o Diecimila anteriores.

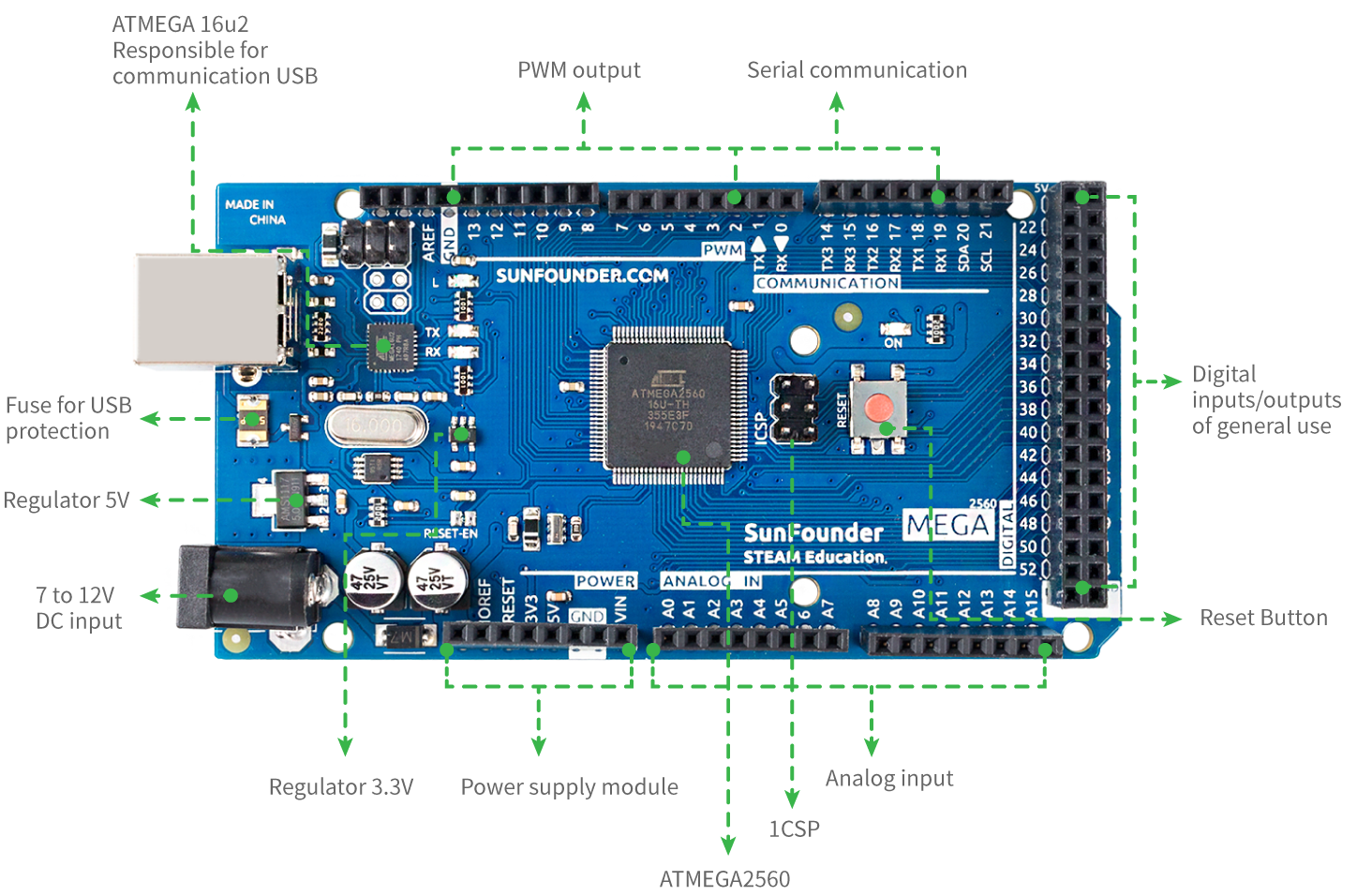

Parámetros Técnicos

../_images/mega_pin.png

  • MICROCONTROLADOR: ATmega2560

  • VOLTAJE DE OPERACIÓN: 5V

  • VOLTAJE DE ENTRADA (RECOMENDADO): 7-12V

  • VOLTAJE DE ENTRADA (LÍMITE): 6-20V

  • PINES DE ENTRADA/SALIDA DIGITALES: 54 (0-53, de los cuales 15 proporcionan salida PWM (2-13, 44-46))

  • PINES DE ENTRADA ANALÓGICA: 16 (A0-A15)

  • CORRIENTE DC POR PIN DE I/O: 20 mA

  • CORRIENTE DC PARA PIN DE 3.3V: 50 mA

  • MEMORIA FLASH: 256 KB, de los cuales 8 KB son utilizados por el bootloader

  • SRAM: 8 KB

  • EEPROM: 4 KB

  • VELOCIDAD DEL RELOJ: 16 MHz

  • LED_BUILTIN: 13

  • LONGITUD: 101.52 mm

  • ANCHO: 53.3 mm

  • PESO: 37 g

  • Puerto I2C: A4(SDA), A5(SCL); 20(SDA), 21(SCL)
