2.31 Módulo PIR

Descripción general

En esta lección, aprenderás a utilizar el módulo PIR. El sensor PIR detecta radiación de calor infrarrojo o la presencia de organismos que emiten radiación de calor infrarrojo. Este módulo se utiliza ampliamente en la vida diaria para alarmas de intrusión y alertas de visita.

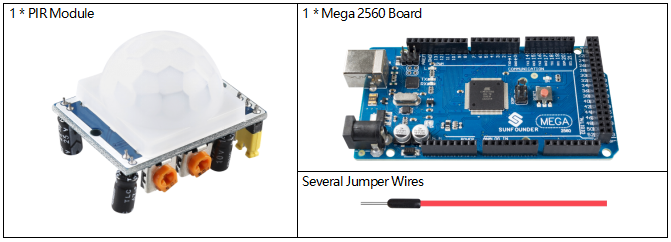

Componentes necesarios

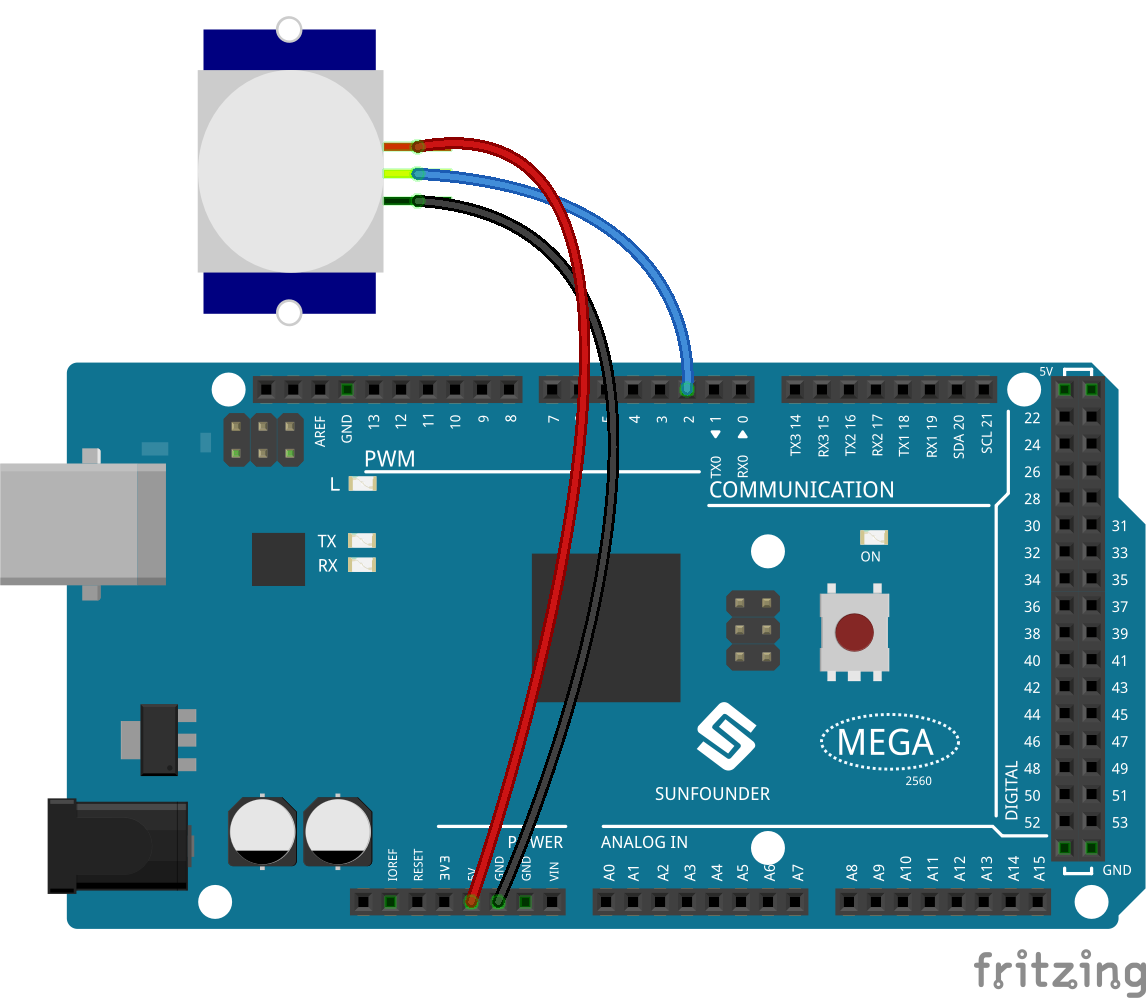

Circuito Fritzing

En este ejemplo, conectamos los pines del módulo sensor de sonido directamente a los pines de la placa Mega 2560, y usamos el pin digital 2 para leer la señal del módulo PIR. Conecta el VCC del módulo PIR a 5V, GND a GND y OUT al pin digital. NOTA: puedes retirar la cubierta del PIR para ver la marca de los pines.

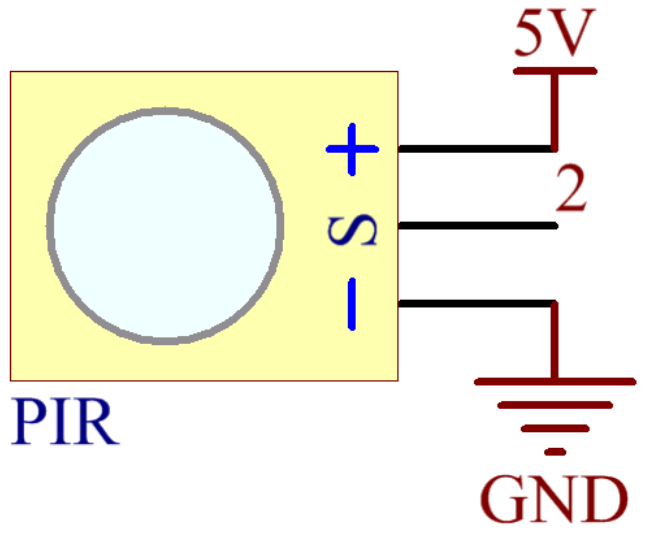

Diagrama esquemático

Código

Nota

Puedes abrir el archivo 2.31_pirModule.ino en la ruta sunfounder_vincent_kit_for_arduino\code\2.31_pirModule directamente.
O copia este código en el IDE de Arduino.

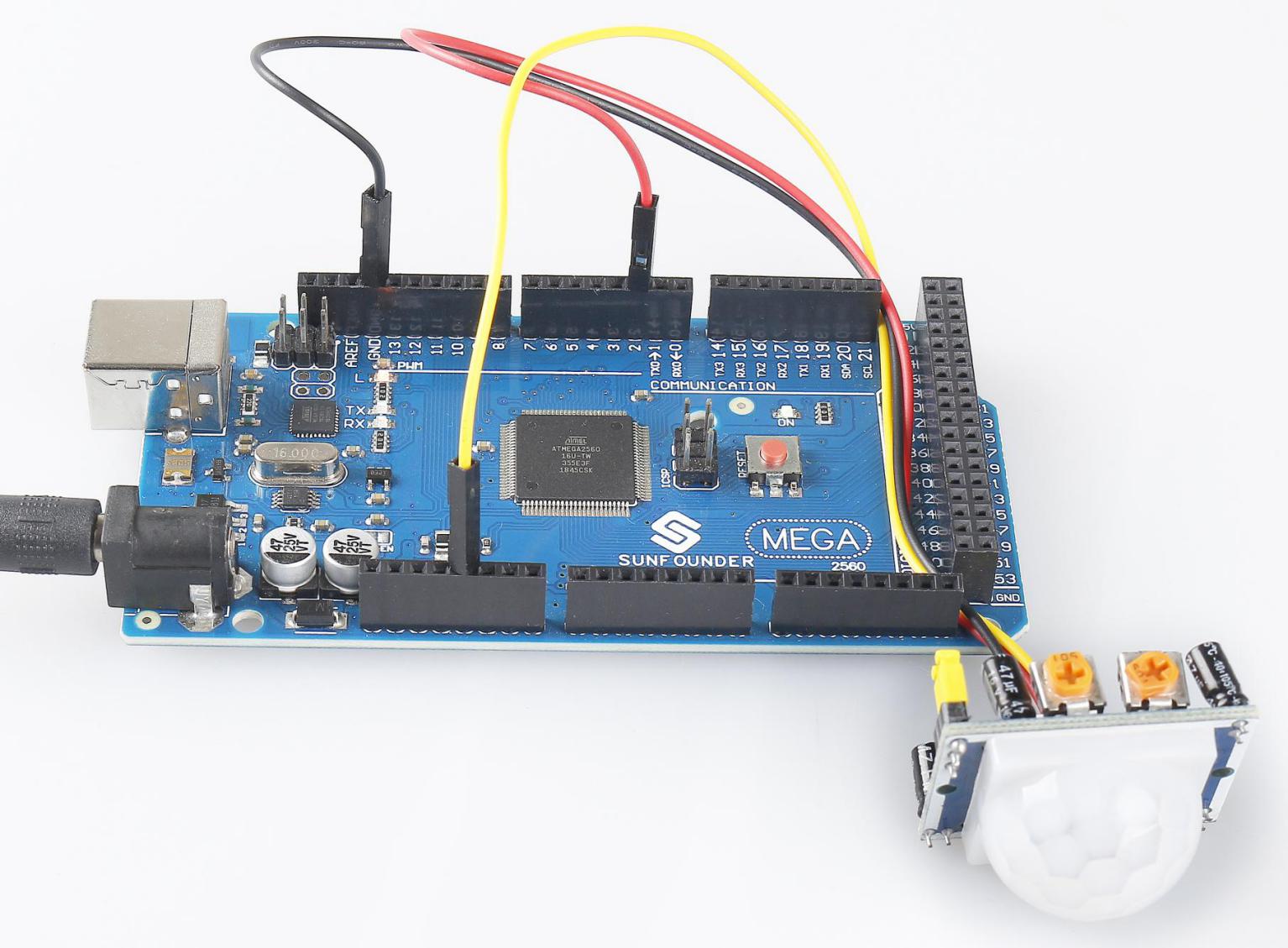

Después de cargar el código en la placa Mega2560, puedes abrir el monitor serial para ver el valor de lectura del pin. Cuando el módulo PIR detecta actividad cercana, el monitor serial mostrará 「1」; de lo contrario, mostrará 「0」. Consulta 1.4 Lectura Digital para la explicación detallada del código.

El módulo PIR tiene dos potenciómetros: uno para ajustar la sensibilidad y otro para ajustar la distancia de detección. Para que el módulo PIR funcione de manera óptima, debes ajustar ambos potenciómetros.
