2.33 Módulo Ultrasónico

Descripción general

En esta lección, aprenderás a utilizar el módulo ultrasónico.

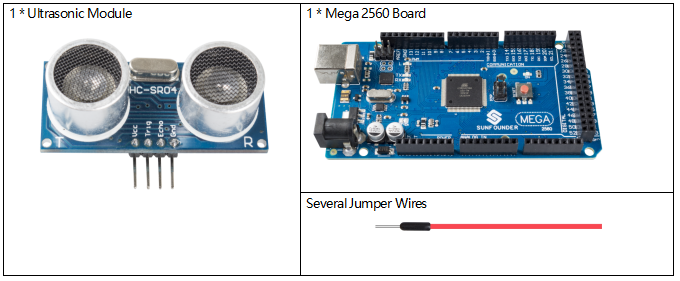

Componentes necesarios

../_images/Part_two_33.png

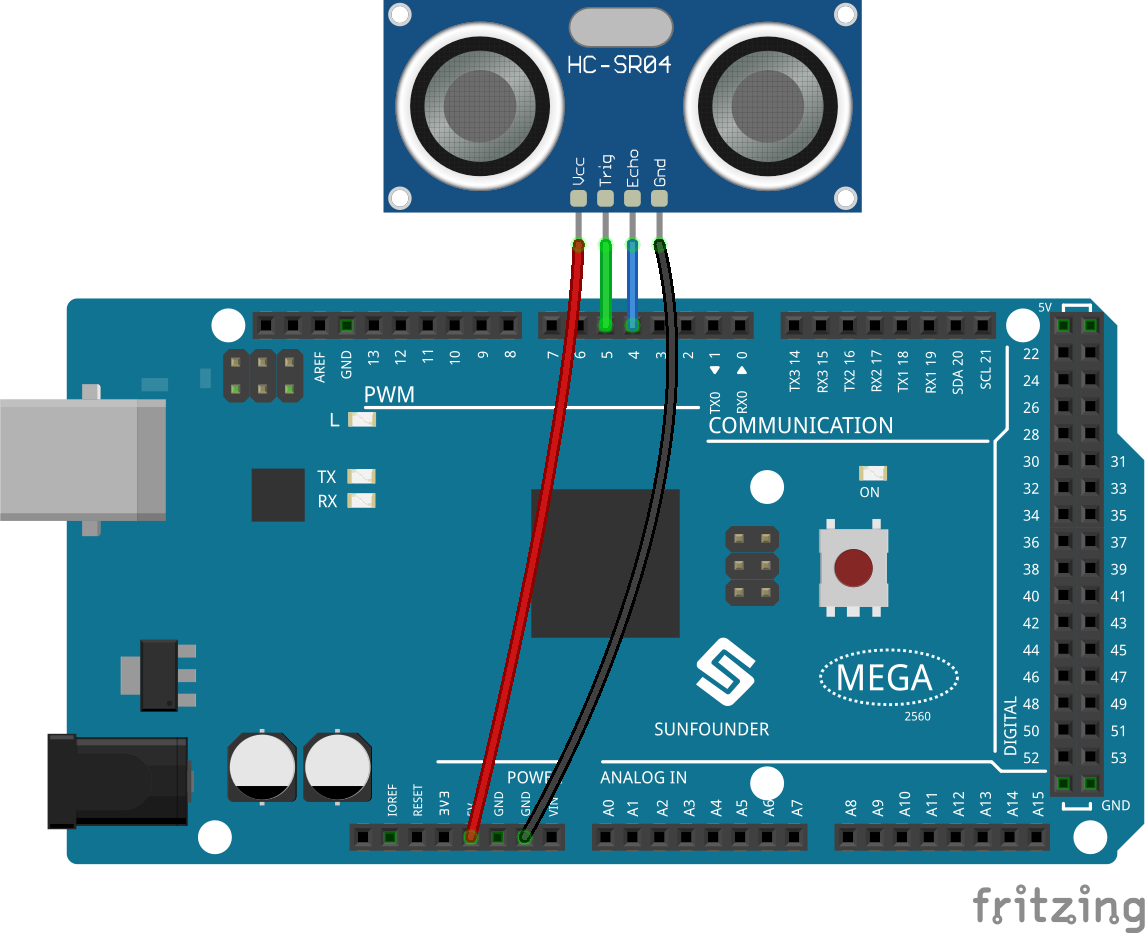

Circuito Fritzing

En este ejemplo, conectamos directamente los pines del módulo ultrasónico con los pines de la placa Mega 2560. Conecta el VCC del módulo ultrasónico a 5V, GND a GND, Trig al pin digital 5 y Echo al pin digital 4.

../_images/image246.png

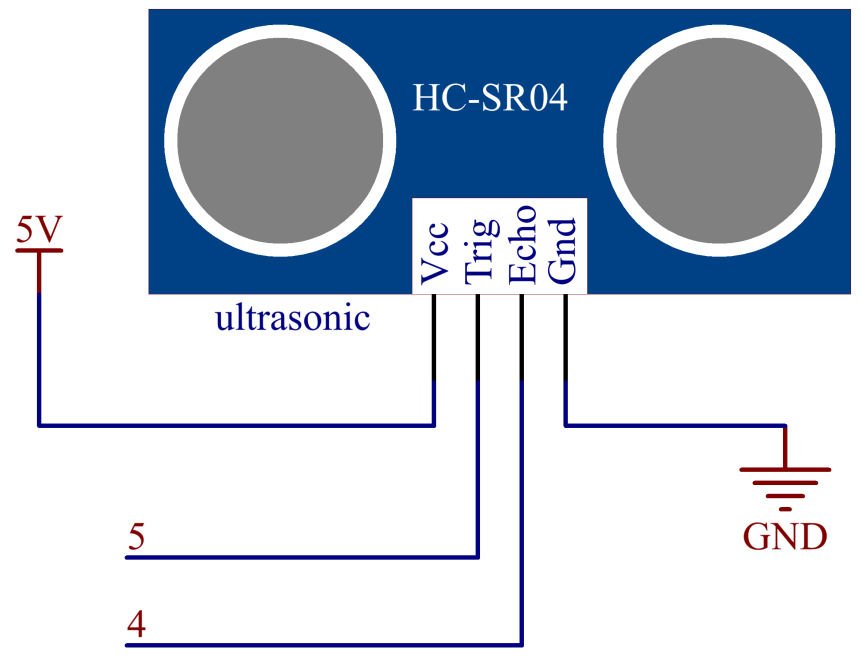

Diagrama esquemático

../_images/image247.png

Código

Nota

  • Puedes abrir el archivo 2.33_ultrasonicModule.ino en la ruta sunfounder_vincent_kit_for_arduino\code\2.33_ultrasonicModule directamente.

  • O copia este código en el IDE de Arduino.

Después de cargar el código en la placa Mega2560, el monitor serial mostrará la distancia de los obstáculos detectados por el sensor ultrasónico.

Análisis del Código

En cuanto a la aplicación del sensor ultrasónico, podemos revisar directamente la subfunción.

float readSensorData(){// ...}

PING se activa mediante un pulso HIGH de 2 o más microsegundos. (Proporciona un pulso LOW corto antes para asegurar un pulso HIGH limpio.)

digitalWrite(trigPin, LOW);
delayMicroseconds(2);
digitalWrite(trigPin, HIGH);
delayMicroseconds(10);
digitalWrite(trigPin, LOW);

El pin de eco se usa para leer la señal de PING, un pulso HIGH cuya duración es el tiempo (en microsegundos) desde el envío del ping hasta la recepción del eco del objeto.

microsecond=pulseIn(echoPin, HIGH);

La velocidad del sonido es de 340 m/s o 29 microsegundos por centímetro.

Esto da la distancia recorrida por el ping, ida y vuelta, por lo que dividimos entre 2 para obtener la distancia del obstáculo.

float distance = microsecond / 29.00 / 2;

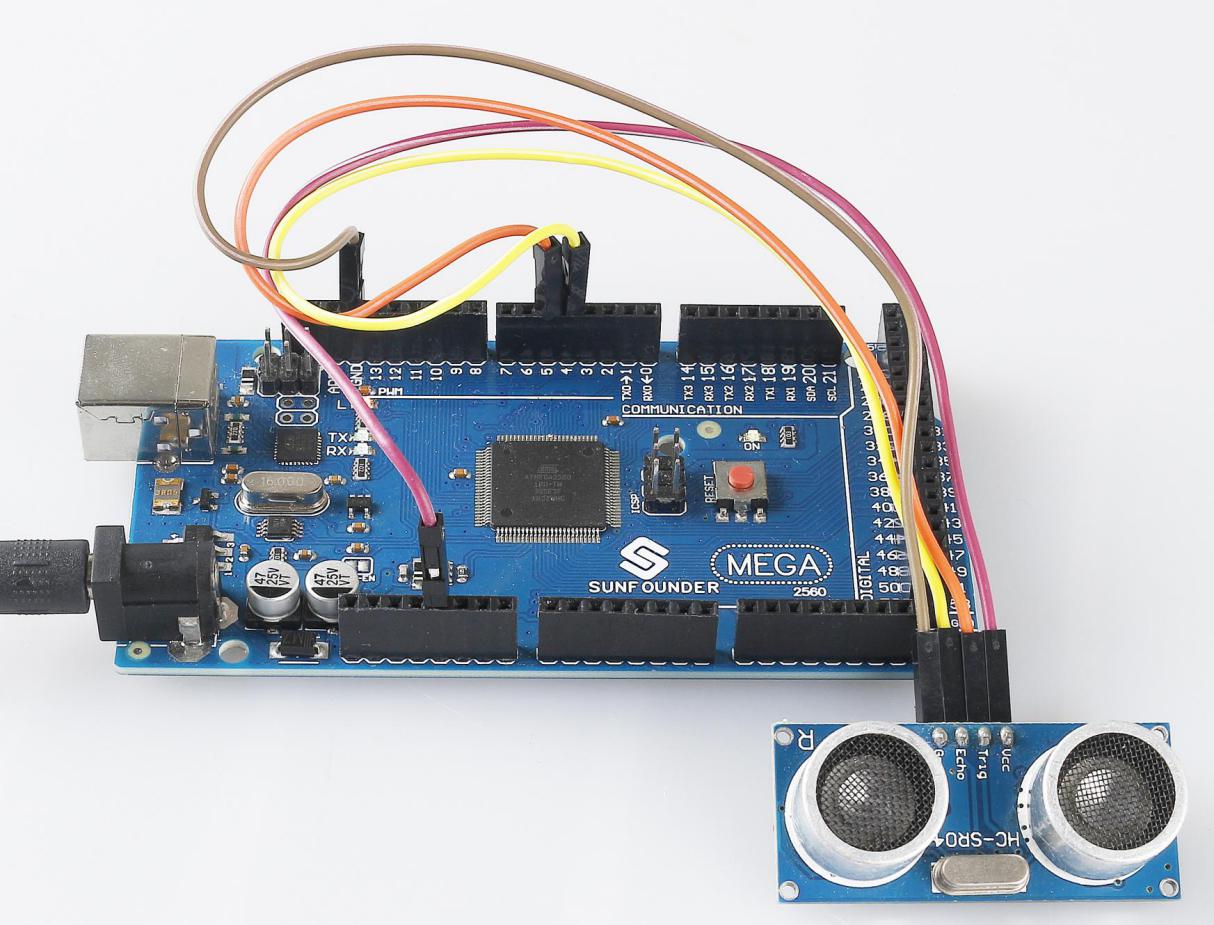

Imagen del Fenómeno

../_images/image248.jpeg
