1.2 Escribir en digital

Resumen

La función digitalWrite() se utiliza para enviar una señal de alto o bajo nivel a los pines, lo que permite que el LED y el zumbador activo «funcionen» o «se detengan». En esta lección, utilizaremos un LED como ejemplo para introducir el fenómeno experimental.

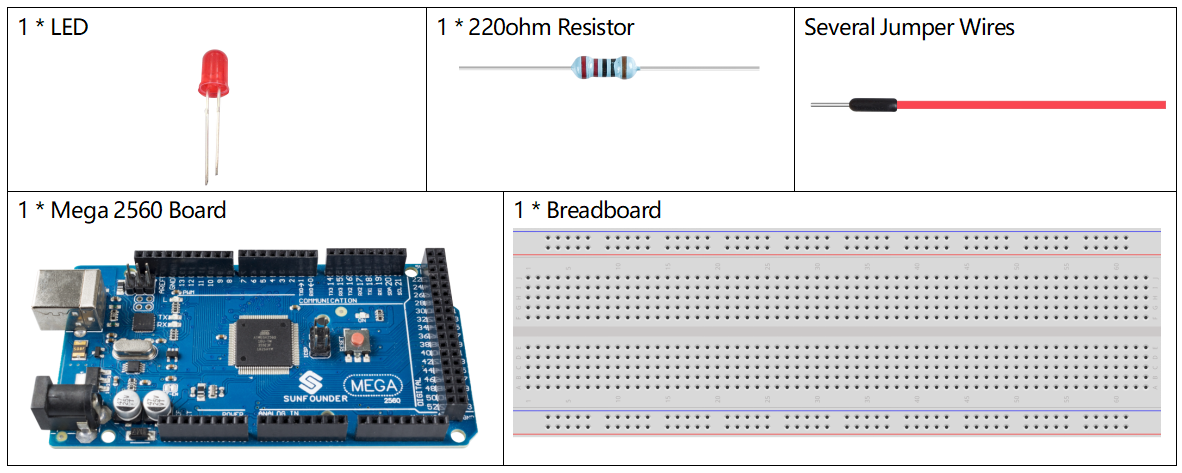

Componentes necesarios

../_images/list_1.2.png

Circuito Fritzing

En este ejemplo, utilizamos el pin digital 9 para controlar el LED. Conecta un lado de la resistencia al pin digital 9 y el pin más largo (ánodo) del LED al otro lado de la resistencia. Conecta el pin más corto (cátodo) del LED a GND.

../_images/image30.png

Diagrama esquemático

../_images/image401.png

Código

Después de completar la conexión del circuito, conecta la placa Mega2560 al ordenador. Ejecuta el software IDE de Arduino y escribe el siguiente código.

Nota

  • Puedes abrir el archivo 1.2_digitalWrite.ino en la ruta sunfounder_vincent_kit_for_arduino\code\1.2_digitalWrite directamente.

  • O copiar este código en el IDE de Arduino.

Sube el código a la placa Mega2560, y verás cómo parpadea el LED.

Análisis del código

Aquí, conectamos el LED al pin digital 9, por lo que necesitamos declarar una variable int llamada ledPin al inicio del programa y asignarle el valor 9.

const int ledPin = 9;

Ahora, inicializamos el pin en la función setup(), donde debemos configurar el pin como modo OUTPUT.

pinMode(ledPin, OUTPUT);

En la función loop(), digitalWrite() se utiliza para proporcionar una señal de alto nivel de 5V al ledPin, lo que genera una diferencia de voltaje entre los pines del LED y lo enciende.

digitalWrite(ledPin, HIGH);

Si la señal se cambia a LOW, la señal del ledPin volverá a 0 V, apagando el LED.

digitalWrite(ledPin, LOW);

Se requiere un intervalo entre encendido y apagado para que las personas puedan ver el cambio, por lo que usamos el código delay(1000) para hacer que el controlador no haga nada durante 1000 ms.

delay(1000);

Imagen del fenómeno

../_images/image36.jpeg
