1.6 Control de Entrada Digital y Salida

Resumen

Con el conocimiento de digitalWrite() y digitalRead(), podemos construir un sistema completo de E/S para controlar un dispositivo de salida obteniendo los datos de un dispositivo de entrada. Podemos usar este método para habilitar componentes de entrada digitales como botones, sensores táctiles, sensores de movimiento por infrarrojos, para controlar dispositivos de salida digitales como LEDs y zumbadores activos. Esta lección tomará como ejemplo el botón y el LED para realizar el control del LED con el botón utilizando la estructura condicional (if-else).

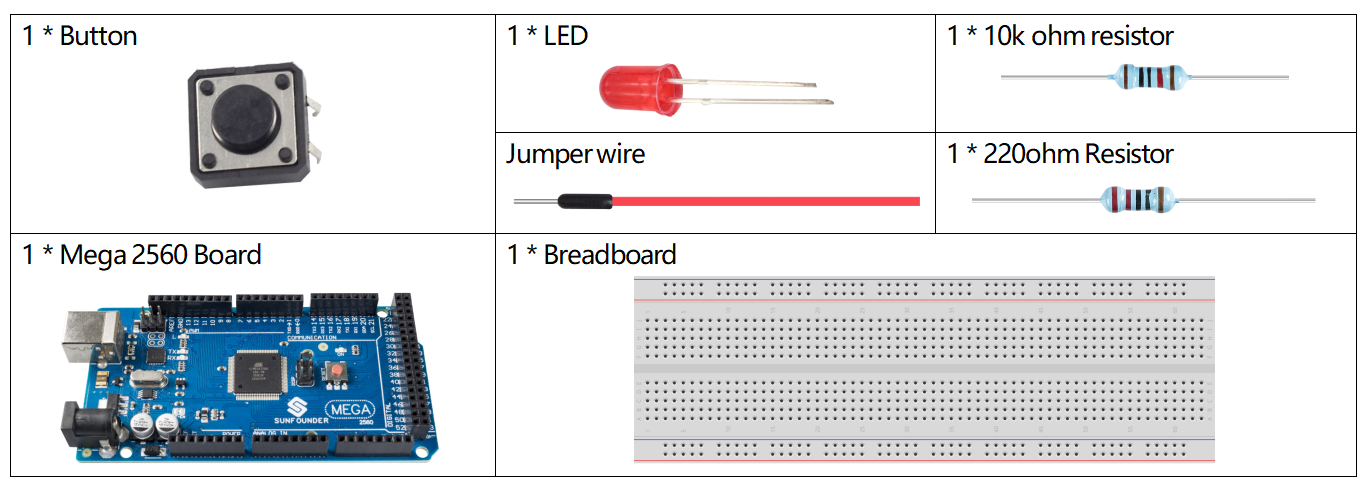

Componentes necesarios

../_images/list_1.6.png

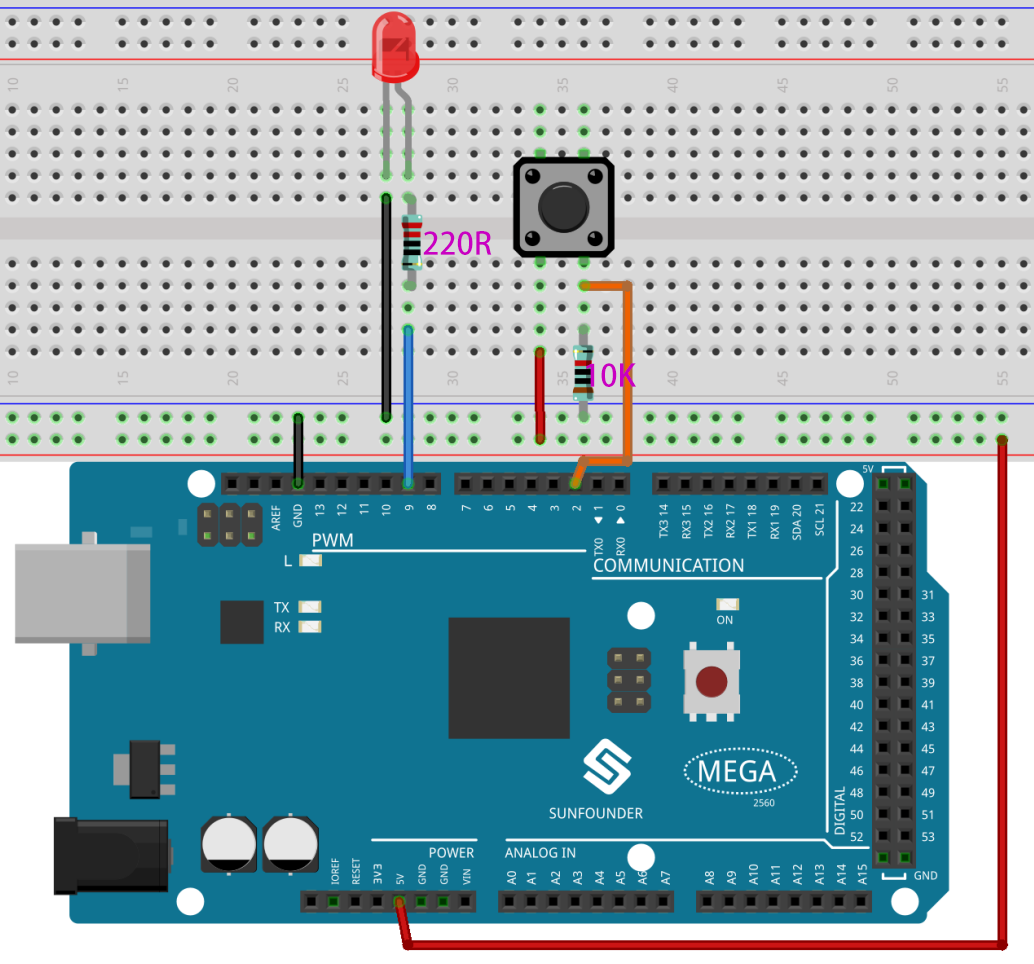

Circuito Fritzing

En este ejemplo, utilizamos el pin 9 para controlar el LED. Usamos el pin digital 2 para leer la señal del botón. Cuando se presiona el botón, el LED se enciende.

../_images/image48.png

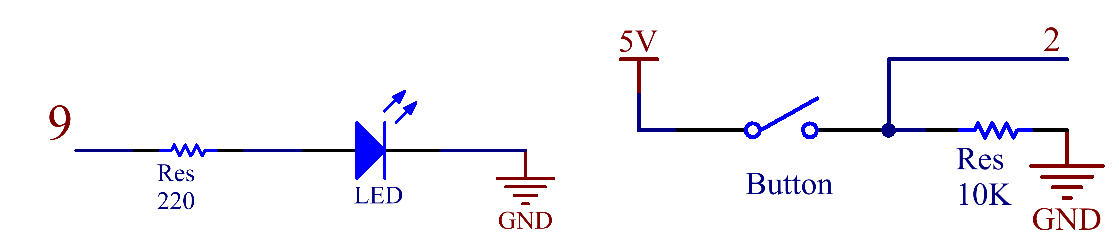

Diagrama esquemático

../_images/image407.png

Código

Nota

  • Puedes abrir el archivo 1.6_digitalInputControlOutput.ino en la ruta sunfounder_vincent_kit_for_arduino\code\1.6_digitalInputControlOutput directamente.

  • O copiar este código en el IDE de Arduino.

Después de cargar el código en la placa Mega2560, puedes mantener presionado el botón para encender el LED.

Análisis del código

Declara los pines del LED y el botón, y declara una variable para almacenar el estado del botón.

const int buttonPin = 2;
const int ledPin =  9;
int buttonState = 0;

Inicializa el modo de los pines en setup().

pinMode(ledPin, OUTPUT);
pinMode(buttonPin, INPUT);

Lee el estado del botón en loop() y asigna el valor a la variable buttonState.

buttonState = digitalRead(buttonPin);

Usa una condición if para verificar: si el botón está en nivel alto, enciende el LED.

if (buttonState == HIGH) {
    digitalWrite(ledPin, HIGH);
}

De lo contrario, apaga el LED.

else {
digitalWrite(ledPin, LOW);
}

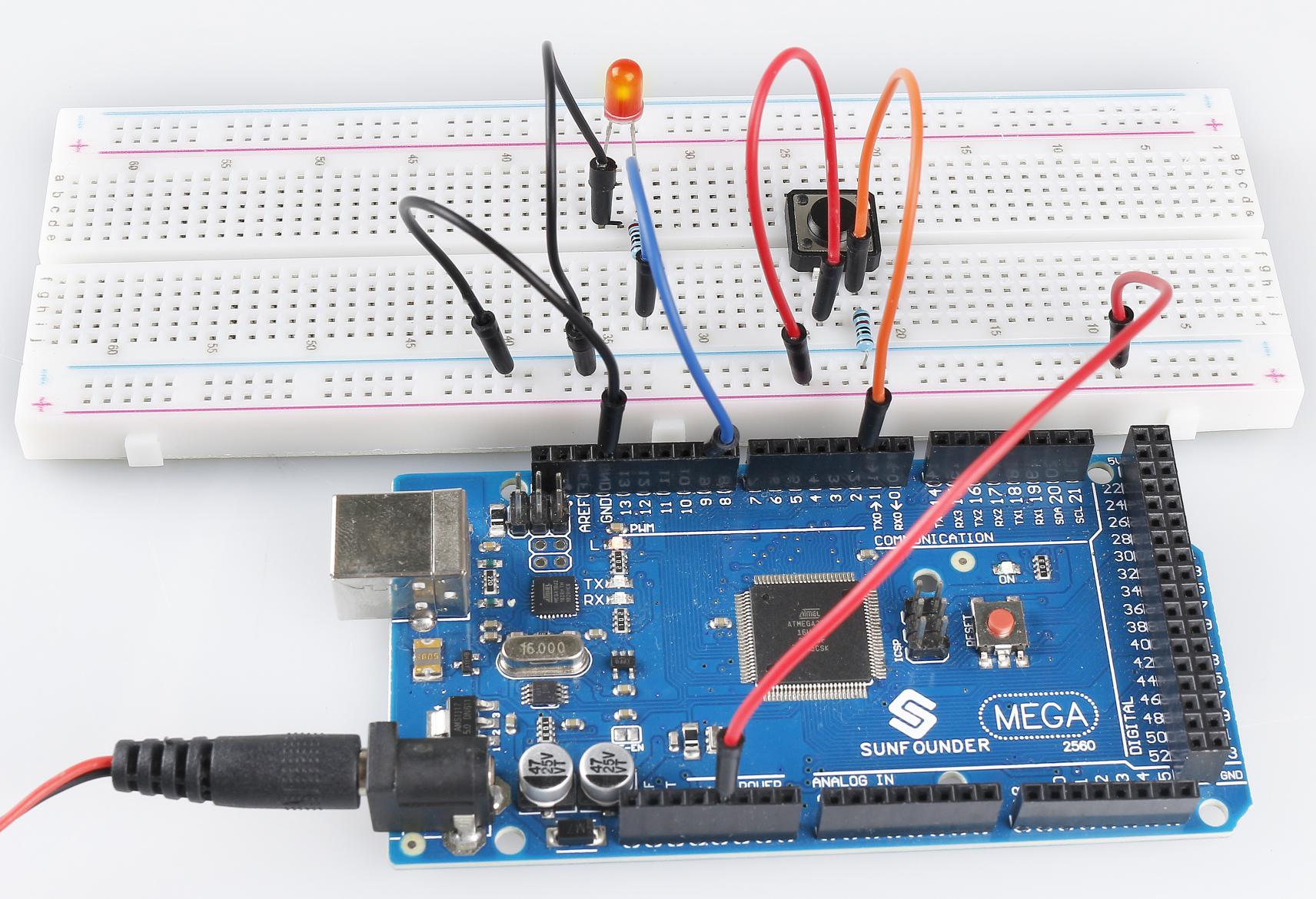

Imagen del fenómeno

../_images/image49.jpeg
