2.5 Pantalla de 7 Segmentos
Resumen
En esta lección, aprenderás sobre la pantalla de 7 segmentos. La pantalla de 7 segmentos tiene muchas ventajas, por lo que se usa ampliamente en equipos eléctricos, especialmente en electrodomésticos que muestran información numérica, como pantallas, aires acondicionados, calentadores de agua, refrigeradores, entre otros. Los LEDs de la pantalla de 7 segmentos emiten luz mediante la entrada de diferentes señales eléctricas en sus pines correspondientes. La información numérica que puede mostrar incluye tiempo, fecha, temperatura, entre otros.

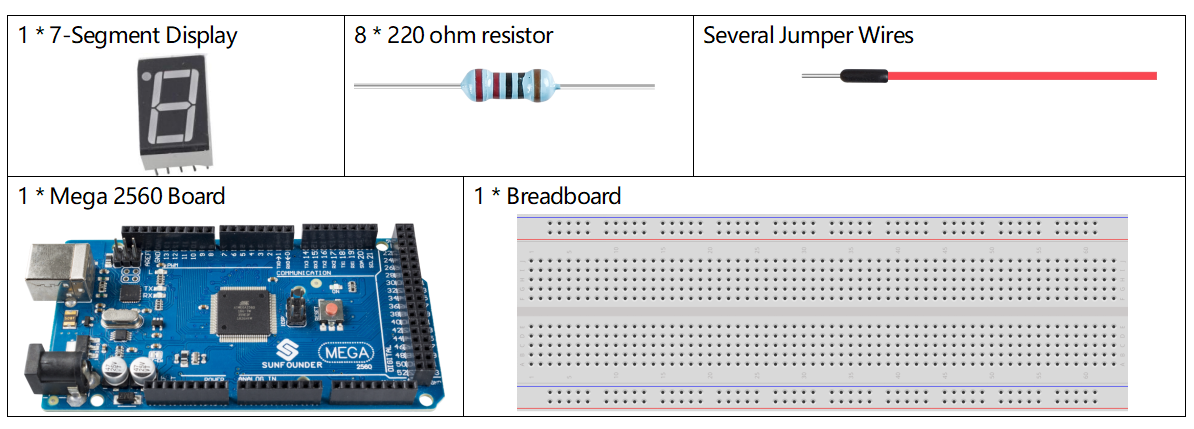

Componentes necesarios

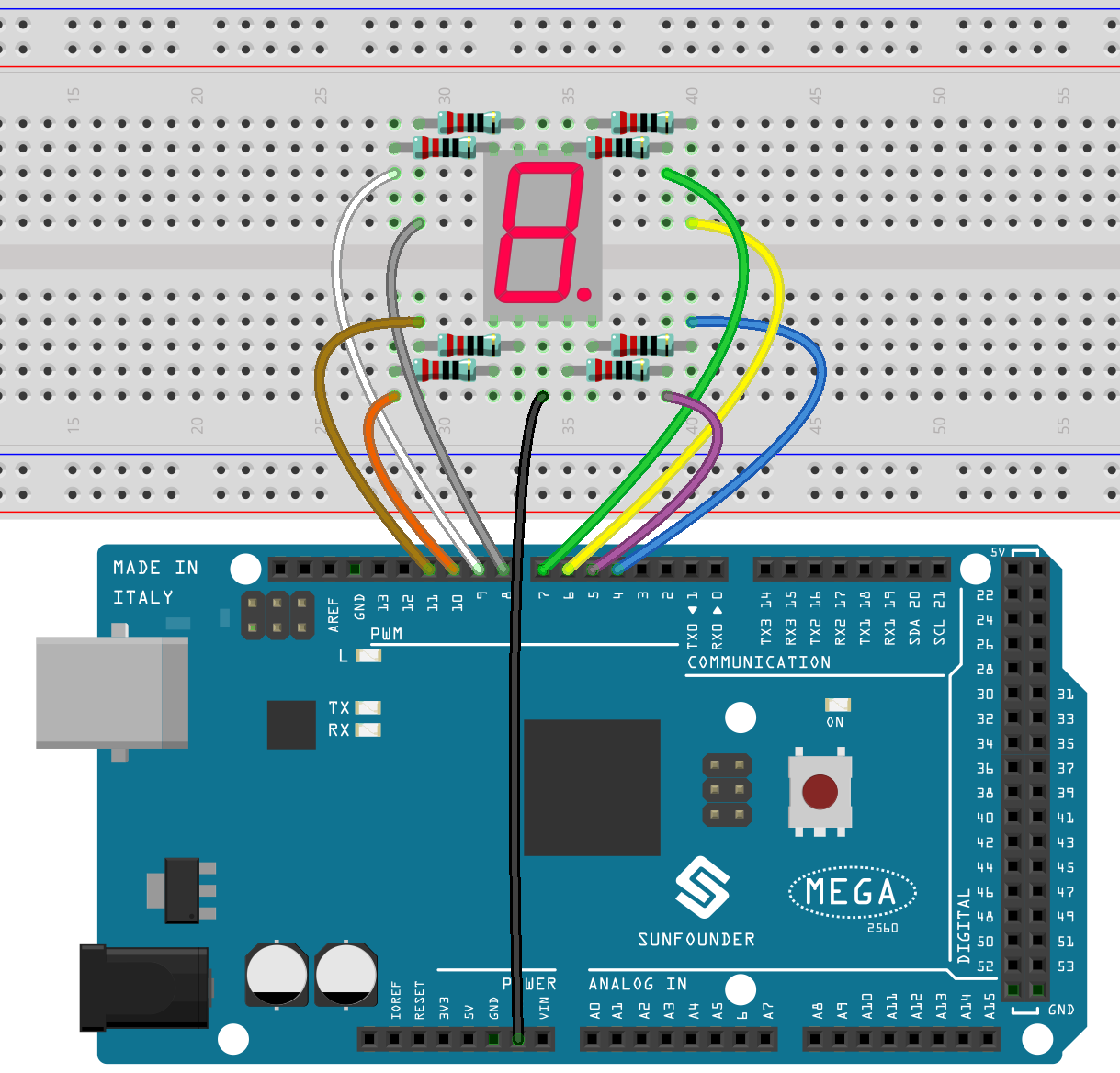

Circuito Fritzing
Conecta cada pin de a-g de la pantalla de 7 segmentos a una resistencia limitadora de corriente de 220 ohmios respectivamente y luego a los pines 4–11. GND se conecta a GND.
La conexión entre la pantalla de 7 segmentos y la placa Mega2560 se muestra a continuación:

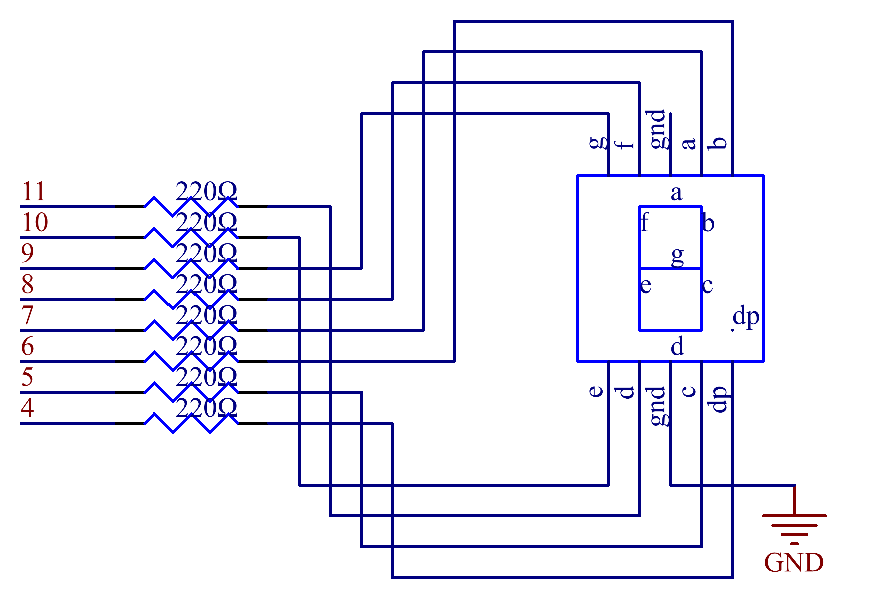

Diagrama esquemático
Código
Nota
Puedes abrir el archivo
2.5_7segment.inoen la rutasunfounder_vincent_kit_for_arduino\code\2.5_7segmentdirectamente.O copiar este código en el IDE de Arduino.
Una vez cargado el código, verás que la pantalla de 7 segmentos muestra en secuencia los caracteres 1, 2, 3, 4, 5, 6, 7, 8, 9, A, b, C, d, E, F.
Análisis del código
Toma los números de los pines en la pantalla de 7 segmentos como nombres y declara los pines en la placa Mega2560.
const int a=7; //a de 7 segmentos se conecta al pin digital 7
const int b=6; //b de 7 segmentos se conecta al pin digital 6
const int c=5; //c de 7 segmentos se conecta al pin digital 5
const int d=11;//d de 7 segmentos se conecta al pin digital 11
const int e=10;//e de 7 segmentos se conecta al pin digital 10
const int f=8;//f de 7 segmentos se conecta al pin digital 8
const int g=9;//g de 7 segmentos se conecta al pin digital 9
const int dp=4;//dp de 7 segmentos se conecta al pin digital 4
Crea una serie de subfunciones para definir el estado de cada segmento durante la visualización de números en la pantalla de 7 segmentos. Por ejemplo, cuando se muestra el carácter 「2」, los segmentos F y C están apagados y los otros están encendidos.
Primero, necesitamos entender cómo aparece el número 2 en la pantalla de 7 segmentos. Esto se logra alimentando los segmentos a, b, d, e y g. En la programación, los pines conectados a estos segmentos se configuran en nivel Alto mientras que c y f se configuran en nivel Bajo. Comenzamos usando la función turnOffAllSegments() para apagar todos los segmentos y luego encender solo los necesarios.
Después de ejecutar esta parte, la pantalla de 7 segmentos mostrará 2. De manera similar, se muestra el resto de los caracteres. Como las letras B y D en mayúscula se verían igual que los números 8 y 0 en la pantalla, se muestran en minúscula.
...
void digital_2() // mostrar el número 2 en la pantalla de 7 segmentos
{
turnOffAllSegments();
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(g, HIGH);
digitalWrite(e, HIGH);
digitalWrite(d, HIGH);
}
...
En loop(), llama a la función que muestra el número correspondiente.
void loop()
{
digital_1(); // mostrar el número 1 en la pantalla de 7 segmentos
delay(1000); // espera un segundo
digital_2(); // mostrar el número 2 en la pantalla de 7 segmentos
delay(1000); // espera un segundo
digital_3(); // mostrar el número 3 en la pantalla de 7 segmentos
//...
}

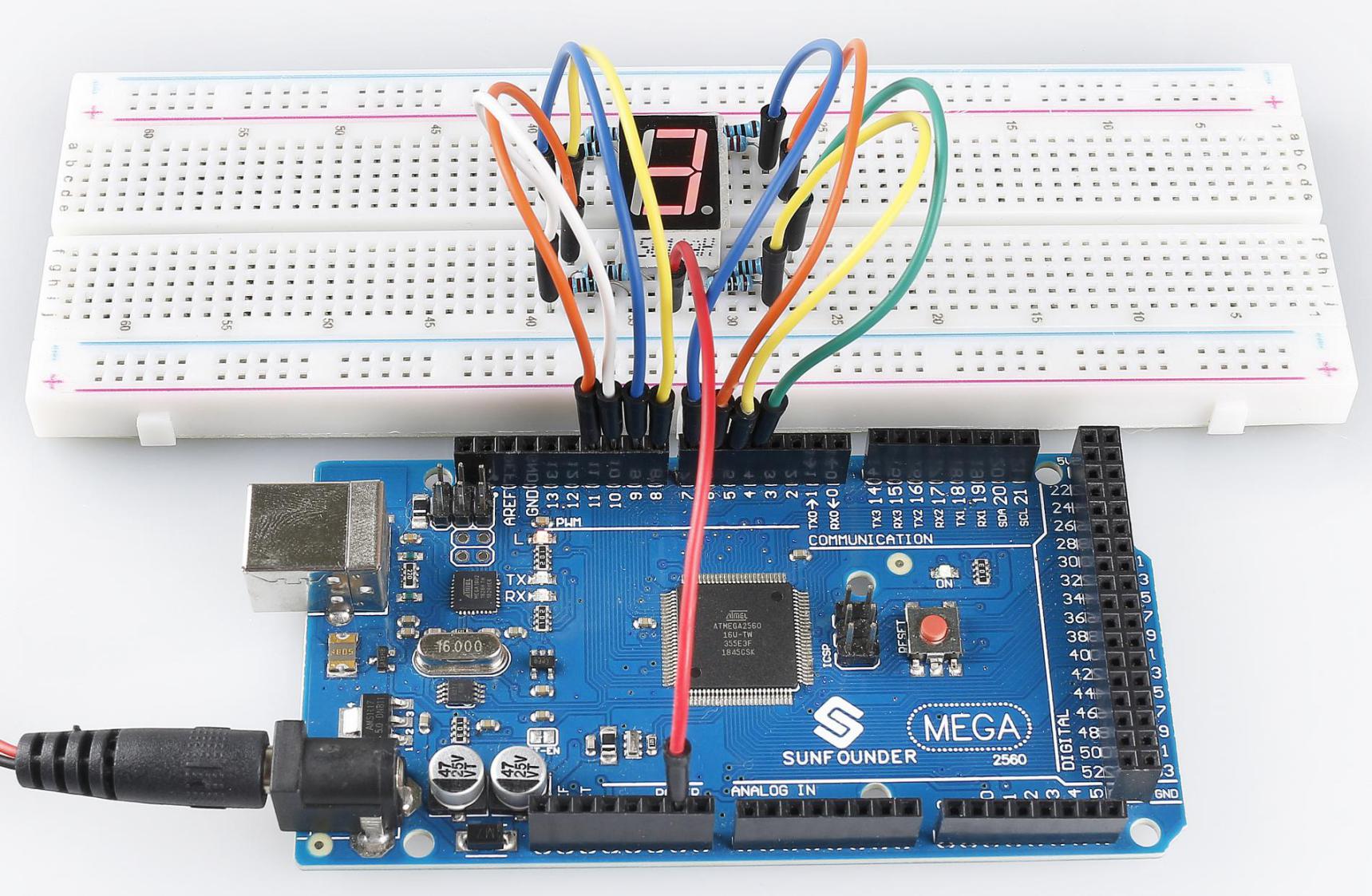

Imagen del fenómeno
