1.1 Configurazione dell’ESP8266

Il modulo ESP8266 incluso nel kit è già programmato con il firmware AT, ma è comunque necessario modificarne alcune impostazioni seguendo i passaggi riportati di seguito.

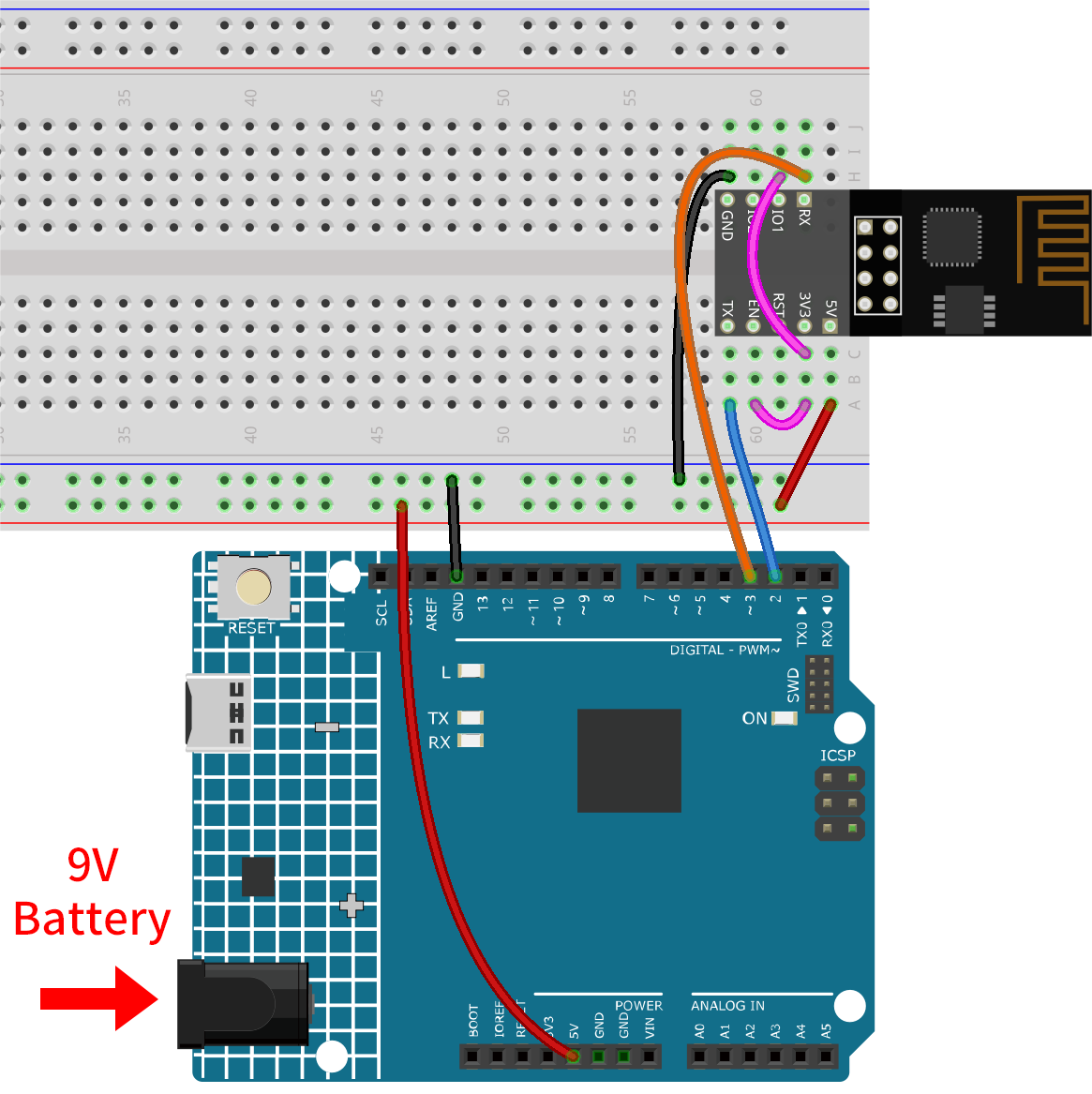

  1. Costruisci il circuito.

    ../../_images/wiring_r4_configure.png
  2. Apri il file 00-Set_software_serial.ino situato nel percorso ultimate-sensor-kit\iot_project\wifi\00-Set_software_serial oppure copia il seguente codice nell’Arduino IDE e caricalo sulla scheda.

    Questo codice stabilisce una comunicazione seriale software utilizzando la libreria SoftwareSerial di Arduino, permettendo alla scheda Arduino di comunicare con il modulo ESP8266 tramite i pin digitali 2 e 3 (come Rx e Tx). Il programma verifica il trasferimento dei dati tra i dispositivi, inoltrando i messaggi ricevuti da uno all’altro a una velocità di trasmissione di 115200 baud. Con questo codice puoi utilizzare il monitor seriale di Arduino per inviare comandi AT al modulo ESP8266 e riceverne le risposte.

    #include <SoftwareSerial.h>
    SoftwareSerial espSerial(2, 3); //Rx,Tx

    void setup() {
        // put your setup code here, to run once:
        Serial.begin(115200);
        espSerial.begin(115200);
    }

    void loop() {
        if (espSerial.available()) {
            Serial.write(espSerial.read());
        }
        if (Serial.available()) {
            espSerial.write(Serial.read());
        }
    }

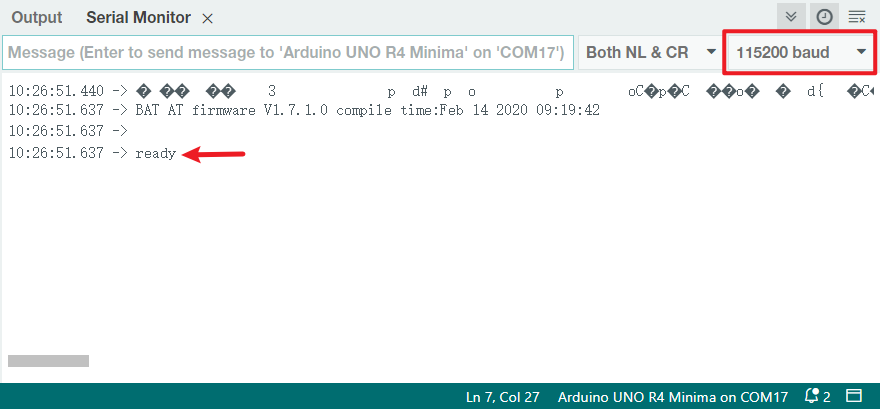

  3. Clicca sull’icona della lente di ingrandimento (Monitor Seriale) in alto a destra e imposta la velocità di trasmissione su 115200. (Potresti vedere alcune informazioni stampate come nel mio caso, oppure nessuna: in entrambi i casi, procedi con il passaggio successivo.)

    ../../_images/esp01_configurie_1.png

    Avvertimento

    • Se non appare ready, prova a resettare il modulo ESP8266 (collega RST a GND) e riapri il Monitor Seriale.

    • Inoltre, se il risultato è OK ma non riesci comunque a comunicare, potrebbe essere necessario riprogrammare il firmware. Consulta la sezione :ref: burn_firmware per i dettagli. Se il problema persiste, fai uno screenshot del Monitor Seriale e invialo a service@sunfounder.com: ti aiuteremo il prima possibile.

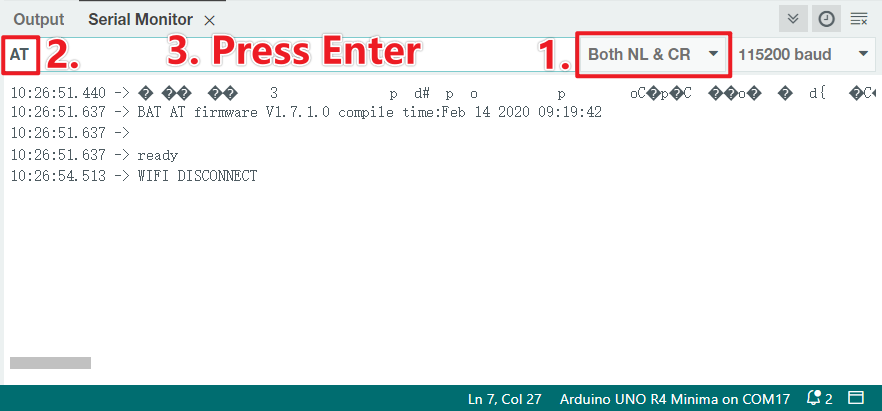

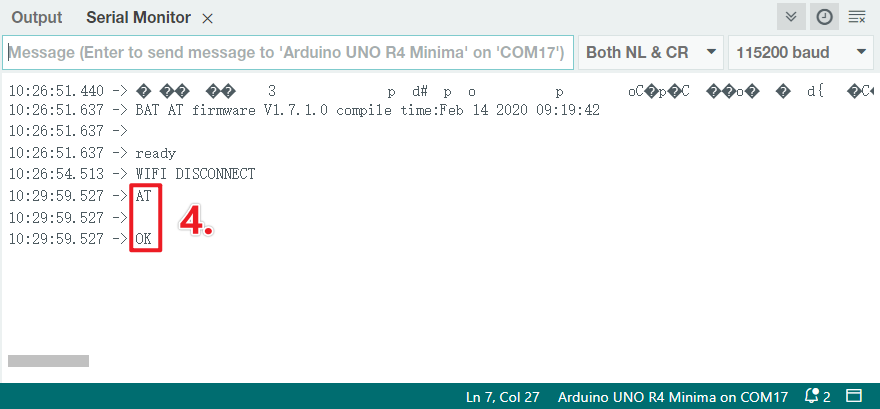

  4. Clicca sul menu a tendina “NEWLINE”, seleziona both NL & CR tra le opzioni, digita AT: se viene restituito OK, significa che l’ESP8266 è stato correttamente collegato alla scheda R4.

    ../../_images/esp01_configurie_2.png ../../_images/esp01_configurie_3.png

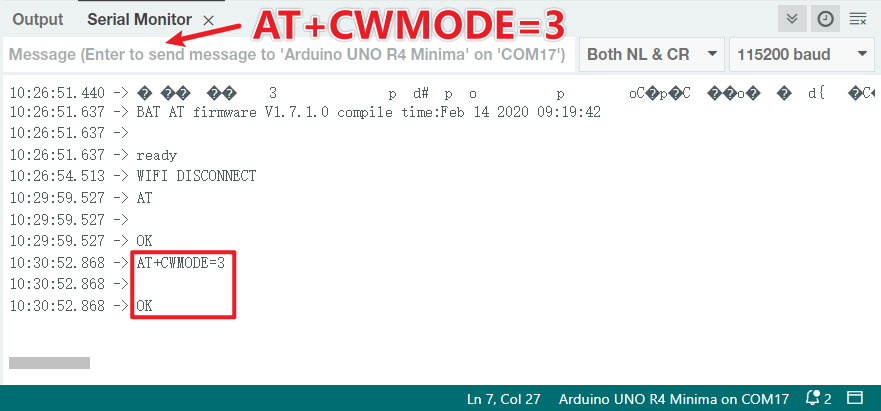

  5. Digita AT+CWMODE=3 per impostare la modalità combinata Station e Access Point.

    ../../_images/esp01_configurie_4.png
