Lezione 52: Indicatore di Direzione dell’Inclinazione

Questo progetto Arduino utilizza un sensore di accelerazione e giroscopio MPU6050 insieme a un display OLED. Il progetto legge i dati dal sensore MPU6050 per rilevare la direzione di inclinazione e visualizza le frecce corrispondenti (su, giù, sinistra o destra) o un cerchio (se non c’è un’inclinazione significativa) sullo schermo OLED in base alla direzione di inclinazione.

Componenti Necessari

Per questo progetto, abbiamo bisogno dei seguenti componenti.

È decisamente conveniente acquistare un kit completo, ecco il link:

Nome	ELEMENTI IN QUESTO KIT	LINK
Universal Maker Sensor Kit	94	Universal Maker Sensor Kit

Puoi anche acquistarli separatamente dai link sottostanti.

Introduzione ai Componenti	Link di Acquisto
Arduino UNO R3 o R4	ACQUISTA
Modulo Giroscopio & Accelerometro (MPU6050)	ACQUISTA
Modulo Display OLED (SSD1306)	-
Breadboard	ACQUISTA

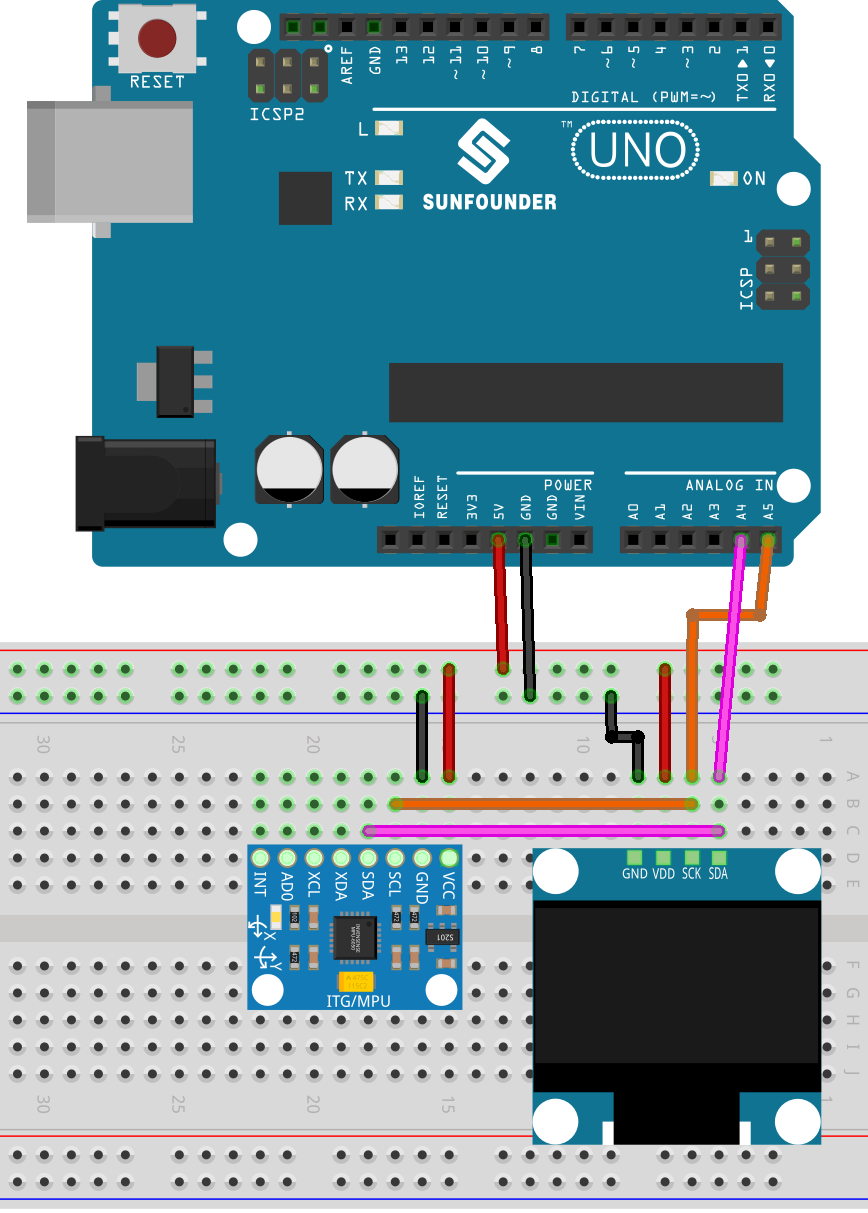

Cablaggio

Codice

Nota

Per installare la libreria, usa il Gestore Librerie Arduino e cerca «Adafruit SSD1306» e «Adafruit GFX» e installale.

Analisi del Codice

1. Inclusione delle librerie e configurazione del display OLED

   Il progetto inizia includendo le librerie necessarie per interfacciarsi con il sensore MPU6050 e il display OLED. Le dimensioni del display OLED e l’indirizzo I2C sono definiti, seguiti dalla creazione dell’oggetto display.

   #include <Adafruit_MPU6050.h>
   #include <Adafruit_Sensor.h>
   #include <Wire.h>
   #include <Adafruit_GFX.h>
   #include <Adafruit_SSD1306.h>

   #define SCREEN_WIDTH 128
   #define SCREEN_HEIGHT 64

   #define OLED_RESET -1
   #define SCREEN_ADDRESS 0x3C
   Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

   Adafruit_MPU6050 mpu;


2. Funzione setup

   Nella funzione setup, la comunicazione seriale viene inizializzata e il sensore MPU6050 viene inizializzato con impostazioni specifiche per le gamme di accelerometro e giroscopio. Anche il display OLED viene inizializzato e pulito.

   void setup(void) {
     Serial.begin(115200);

     if (!mpu.begin()) {
       Serial.println("Failed to find MPU6050 chip");
       while (1) {
         delay(10);
       }
     }

     mpu.setAccelerometerRange(MPU6050_RANGE_8_G);
     mpu.setGyroRange(MPU6050_RANGE_500_DEG);
     mpu.setFilterBandwidth(MPU6050_BAND_21_HZ);

     if (!display.begin(SSD1306_SWITCHCAPVCC, SCREEN_ADDRESS)) {
       Serial.println(F("SSD1306 allocation failed"));
       for (;;)
         ;  // Don't proceed, loop forever
     }
     display.clearDisplay();

     delay(100);
   }


3. Funzione loop

   Nella funzione loop, i dati del sensore vengono letti continuamente e la direzione di inclinazione viene determinata in base ai valori di accelerazione. A seconda della direzione di inclinazione, diverse frecce o un cerchio vengono disegnati sul display OLED.

   Il codice legge i dati dal sensore MPU6050 per rilevare la direzione di inclinazione e visualizza le frecce corrispondenti (su, giù, sinistra o destra) o un cerchio (se non c’è un’inclinazione significativa) sullo schermo OLED in base alla direzione di inclinazione.

   void loop() {

     display.clearDisplay();

     sensors_event_t a, g, temp;
     mpu.getEvent(&a, &g, &temp);

     Serial.print("acceleration:");
     Serial.print(a.acceleration.x);
     Serial.print(",");
     Serial.print(a.acceleration.y);
     Serial.print(",");
     Serial.println(a.acceleration.z);

     if (a.acceleration.x >= 2) {
       drawUpArrow();
     } else if (a.acceleration.x <= -2) {
       drawDownArrow();
     } else if (a.acceleration.y >= 2) {
       drawLeftArrow();
     } else if (a.acceleration.y <= -2) {
       drawRightArrow();
     } else {
       drawCircle();
     }
     display.display();

     delay(200);
   }


4. Funzioni di disegno

   Diverse funzioni di aiuto sono definite per disegnare diverse forme sul display OLED. Queste funzioni utilizzano la libreria Adafruit_GFX per disegnare frecce e cerchi.

   void drawUpArrow() {
     display.fillTriangle(49, 30, 64, 15, 79, 30, WHITE);
     display.fillRect(59, 30, 10, 20, WHITE);
   }

   void drawDownArrow() {
     display.fillTriangle(49, 36, 64, 51, 79, 36, WHITE);
     display.fillRect(59, 16, 10, 20, WHITE);
   }

   void drawRightArrow() {
     display.fillTriangle(70, 15, 85, 30, 70, 45, WHITE);
     display.fillRect(50, 25, 20, 10, WHITE);
   }

   void drawLeftArrow() {
     display.fillTriangle(60, 15, 45, 30, 60, 45, WHITE);
     display.fillRect(60, 25, 20, 10, WHITE);
   }

   void drawCircle() {
     display.fillCircle(64, 32, 10, WHITE);
     display.fillCircle(64, 32, 8, BLACK);
   }


Riferimento

• Adafruit GFX Graphics Library
