Lektion 46: Bluetooth LCD

Dieses Projekt ermöglicht den Empfang von Nachrichten über ein Bluetooth-Modul, das mit einem Arduino UNO-Board verbunden ist, und zeigt diese Nachrichten auf einem LCD-Bildschirm an.

Erforderliche Komponenten

Für dieses Projekt benötigen wir folgende Komponenten.

Es ist auf jeden Fall praktisch, ein ganzes Kit zu kaufen. Hier ist der Link:

Name	ITEMS IN THIS KIT	LINK
Universal Maker Sensor Kit	94	Universal Maker Sensor Kit

Sie können sie auch separat von den folgenden Links kaufen.

Component Introduction	Purchase Link
Arduino UNO R3 or R4	KAUFEN
Steckbrett	KAUFEN
I2C LCD 1602	KAUFEN
JDY-31 Bluetooth-Modul	-

Verkabelung

../_images/Lesson_46_Bluetooth_lcd_uno_bb.png

Code

Bemerkung

Um die Bibliothek zu installieren, verwenden Sie den Arduino Library Manager und suchen nach „LiquidCrystal I2C“ und installieren diese.

App- und Bluetooth-Modulverbindung

Wir können eine App namens „Serial Bluetooth Terminal“ verwenden, um Nachrichten vom Bluetooth-Modul an Arduino zu senden.

Installieren Sie Serial Bluetooth Terminal

Gehen Sie zum Google Play Store, um Serielles Bluetooth-Terminal herunterzuladen und zu installieren.
Bluetooth verbinden

Schalten Sie zunächst Bluetooth auf Ihrem Smartphone ein.

Navigieren Sie auf Ihrem Smartphone zu den Bluetooth-Einstellungen und suchen Sie nach Namen wie JDY-31-SPP.

Klicken Sie darauf und stimmen Sie der Koppelanfrage im Popup-Fenster zu. Wenn Sie nach einem Pairing-Code aufgefordert werden, geben Sie bitte „1234“ ein.
Kommunikation mit dem Bluetooth-Modul

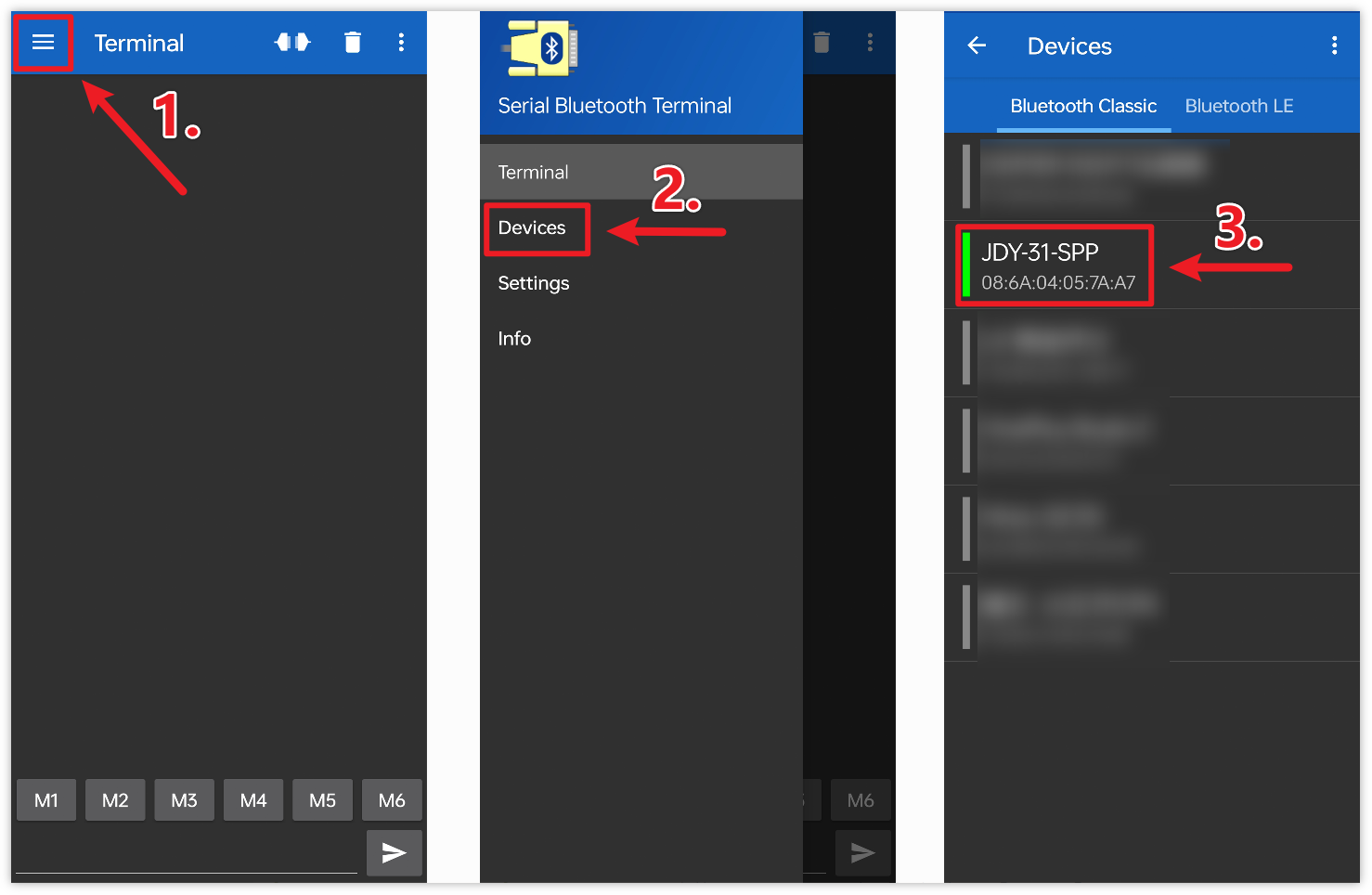

Öffnen Sie das Serial Bluetooth Terminal. Verbinden Sie sich mit „JDY-31-SPP“.
Befehl senden

Verwenden Sie die Serial Bluetooth Terminal-App, um Nachrichten an Arduino über Bluetooth zu senden. Die an Bluetooth gesendete Nachricht wird auf dem LCD angezeigt.

Code-Analyse

Bemerkung

Verwenden Sie zum Installieren der Bibliothek den Arduino-Bibliotheksmanager und suchen Sie nach „LiquidCrystal I2C“. Installieren Sie dann die Bibliothek.

Einrichten des LCD
```
#include <LiquidCrystal_I2C.h>
LiquidCrystal_I2C lcd(0x27, 16, 2);
```
Dieser Codeabschnitt umfasst die LiquidCrystal_I2C-Bibliothek und initialisiert das LCD-Modul mit der I2C-Adresse 0x27 sowie der Angabe, dass das LCD 16 Spalten und 2 Zeilen hat.
Einrichtung der Bluetooth-Kommunikation
```
#include <SoftwareSerial.h>
const int bluetoothTx = 3;
const int bluetoothRx = 4;
SoftwareSerial bleSerial(bluetoothTx, bluetoothRx);
```
Hier wird die SoftwareSerial-Bibliothek eingebunden, um dem JDY-31-Bluetooth-Modul die Kommunikation mit dem Arduino über die Pins 3 (TX) und 4 (RX) zu ermöglichen.
Initialisierung
```
void setup() {
   lcd.init();
   lcd.clear();
   lcd.backlight();

   Serial.begin(9600);
   bleSerial.begin(9600);
}
```
Die Funktion setup() initialisiert das LCD und löscht vorhandene Inhalte. Außerdem wird die Hintergrundbeleuchtung für das LCD eingeschaltet. Die Kommunikation wird mit dem seriellen Monitor und dem Bluetooth-Modul gestartet, beide mit einer Baudrate von 9600.

Hauptschleife

void loop() {
   String data;

   if (bleSerial.available()) {
      data += bleSerial.readString();
      data = data.substring(0, data.length() - 2);
      Serial.print(data);

      lcd.clear();
      lcd.setCursor(0, 0);
      lcd.print(data);
   }

   if (Serial.available()) {
      bleSerial.write(Serial.read());
   }
}

Dies ist die Hauptoperationsschleife des Arduino-Programms. Es überprüft kontinuierlich eingehende Daten sowohl vom Bluetooth-Modul als auch vom seriellen Monitor. Wenn Daten vom Bluetooth-Gerät empfangen werden, werden sie verarbeitet, im seriellen Monitor angezeigt und auf dem LCD angezeigt. Wenn Daten im seriellen Monitor eingegeben werden, werden diese Daten an das Bluetooth-Modul gesendet.
