Lektion 35: Einstieg in das ESP8266 Modul

Das ESP8266-Modul, das mit dem Kit geliefert wird, ist bereits mit AT-Firmware vorprogrammiert, aber Sie müssen seine Konfiguration dennoch gemäß den folgenden Schritten ändern.

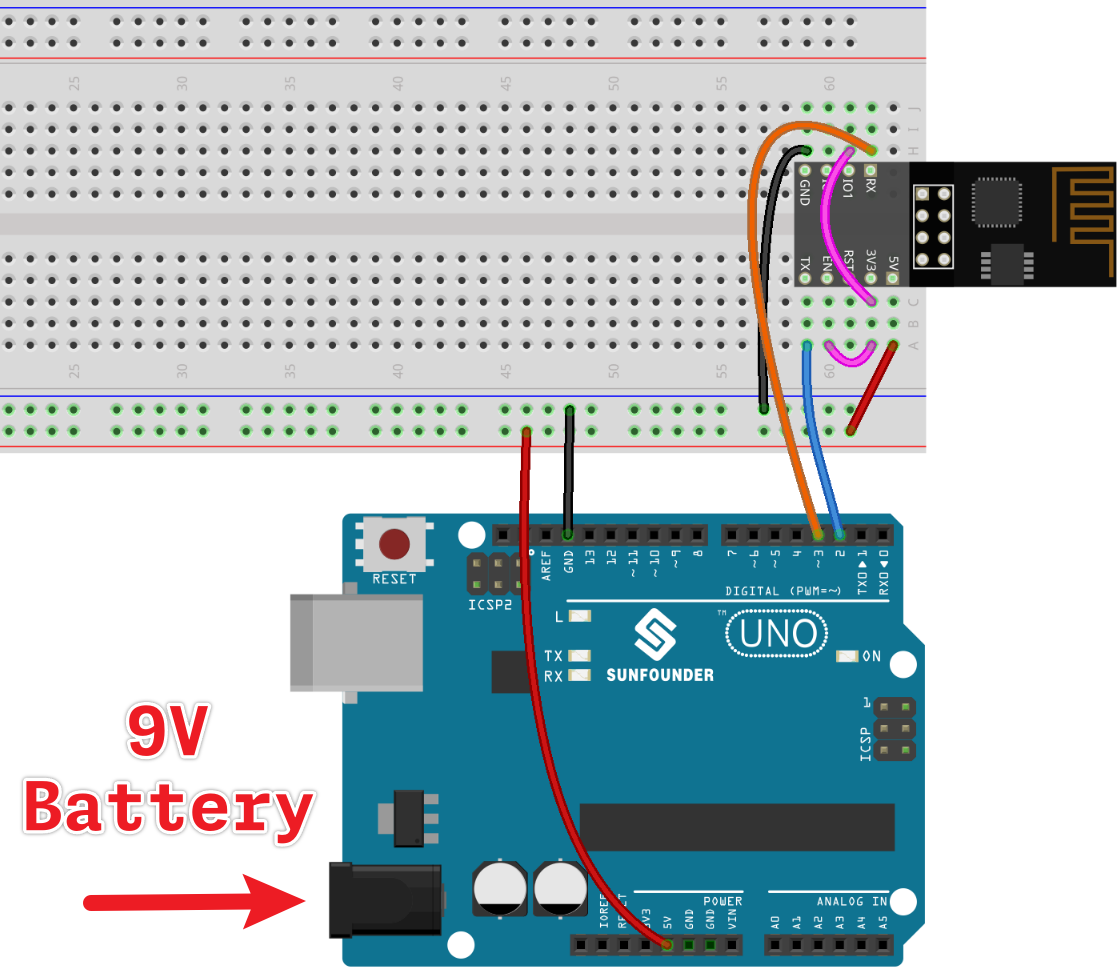

  1. Bauen Sie die Schaltung auf.

    Bemerkung

    Um sicherzustellen, dass der ESP8266 eine stabile Spannung erhält, schließen Sie ihn bitte an eine externe Stromquelle wie die im Kit enthaltene 9V-Batterie an, indem Sie ihn mit dem Uno-Board verbinden.

    ../_images/Lesson_35_esp01_wiring_r3.png
  2. Öffnen Sie die .ino-Datei unter dem Pfad universal-maker-sensor-kit\arduino_uno\Lesson_35_ESP8266. Oder kopieren Sie diesen Code in die Arduino IDE und laden Sie den Code hoch.

    Der Code stellt eine Software-Seriell-Kommunikation mithilfe der SoftwareSerial-Bibliothek von Arduino her und ermöglicht es dem Arduino, über seine digitalen Pins 2 und 3 (als Rx und Tx) mit dem ESP8266-Modul zu kommunizieren. Er überprüft den Datentransfer zwischen ihnen und leitet empfangene Nachrichten mit einer Baudrate von 115200 weiter. Mit diesem Code können Sie den seriellen Monitor von Arduino verwenden, um AT-Firmware-Befehle an das ESP8266-Modul zu senden und dessen Antworten zu empfangen.

    #include <SoftwareSerial.h>
    SoftwareSerial espSerial(2, 3); //Rx,Tx

    void setup() {
        // put your setup code here, to run once:
        Serial.begin(115200);
        espSerial.begin(115200);
    }

    void loop() {
        if (espSerial.available()) {
            Serial.write(espSerial.read());
        }
        if (Serial.available()) {
            espSerial.write(Serial.read());
        }
    }

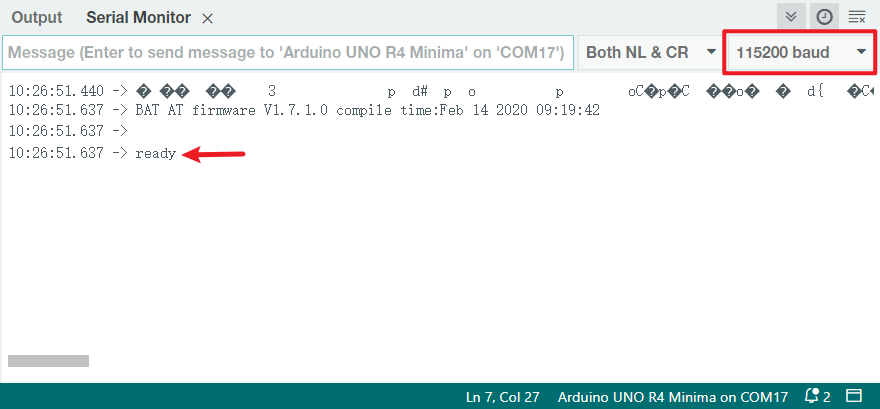

  3. Klicken Sie auf das Lupensymbol (Serial Monitor) in der oberen rechten Ecke und stellen Sie die Baudrate auf 115200 ein. (Möglicherweise haben Sie einige gedruckte Informationen wie ich oder auch nicht. Das spielt keine Rolle, gehen Sie einfach zum nächsten Schritt.)

    ../_images/Lesson_35_esp01_configurie_1.png

    Warnung

    • Wenn ready nicht erscheint, können Sie versuchen, das ESP8266-Modul zurückzusetzen (RST an GND anschließen) und den Serial Monitor erneut zu öffnen.

    • Wenn das Ergebnis OK ist, müssen Sie möglicherweise die Firmware neu brennen. Weitere Informationen finden Sie unter Wie brennt man die AT-Firmware für das ESP8266-Modul neu?. Wenn Sie das Problem weiterhin nicht lösen können, machen Sie bitte einen Screenshot des Serial Monitors und senden Sie ihn an service@sunfounder.com. Wir werden Ihnen so schnell wie möglich helfen, das Problem zu lösen.

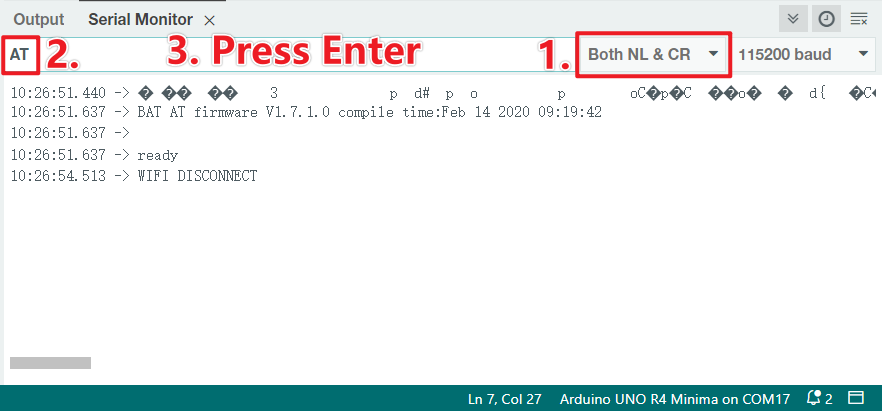

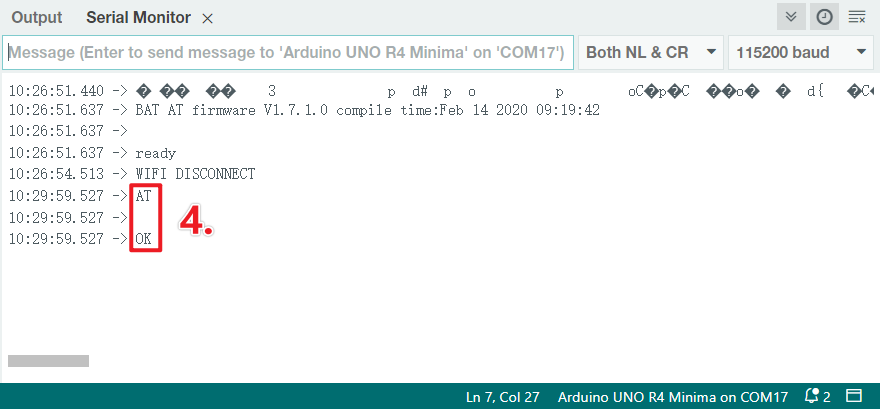

  4. Klicken Sie auf das NEWLINE DROPDOWN BOX, wählen Sie both NL & CR in der Dropdown-Option, geben Sie AT ein. Wenn OK zurückgegeben wird, bedeutet dies, dass das ESP8266 erfolgreich eine Verbindung mit dem R4-Board hergestellt hat.

    ../_images/Lesson_35_esp01_configurie_2.png ../_images/Lesson_35_esp01_configurie_3.png

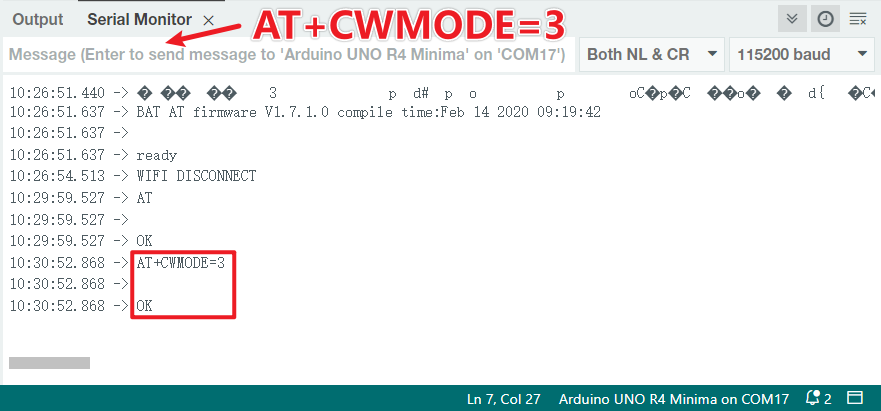

  5. Geben Sie AT+CWMODE=3 ein und der verwaltete Modus wird auf Station und AP geändert.

    ../_images/Lesson_35_esp01_configurie_4.png
