Wie brennt man die AT-Firmware für das ESP8266-Modul neu?

Firmware mit R3 neu brennen

1. Schaltung aufbauen

Verbinden Sie das ESP8266 mit dem SunFounder R3 Board.

../_images/esp8266_connect_esp8266.png

2. Firmware brennen

  • Folgen Sie den untenstehenden Schritten, um die Firmware zu brennen, wenn Sie Windows verwenden.

    1. Laden Sie die Firmware und das Brennwerkzeug herunter.

    2. Nach dem Entpacken sehen Sie vier Dateien.

      • BAT_AT_V1.7.1.0_1M.bin: Die Firmware, die auf das ESP8266-Modul gebrannt werden soll.

      • esptool.exe: Ein Kommandozeilenprogramm für Windows.

      • install_r3.bat: Das Befehls-Paket für Windows-Systeme, ein Doppelklick auf diese Datei führt alle Befehle im Inneren aus.

      • install_r4.bat: Das gleiche wie install_r3.bat, aber für das UNO R4 Board.

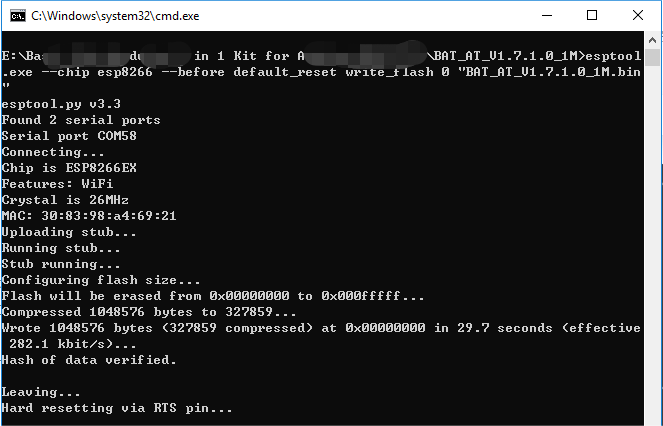

    3. Doppelklicken Sie auf install_r3.bat, um das Firmware-Brennen zu starten. Wenn Sie die folgende Aufforderung sehen, wurde die Firmware erfolgreich installiert.

      ../_images/esp8266_install_firmware.png

      Bemerkung

      Wenn das Brennen fehlschlägt, überprüfen Sie bitte die folgenden Punkte.

      • Setzen Sie das ESP8266-Modul zurück, indem Sie den RST auf dem ESP8266-Adapter an GND anschließen und dann abziehen.

      • Überprüfen Sie, ob die Verdrahtung korrekt ist.

      • Stellen Sie sicher, dass der Computer Ihr Board richtig erkannt hat und der Port nicht belegt ist.

      • Öffnen Sie die install.bat-Datei erneut.

  • Folgen Sie diesen Schritten, um die Firmware zu brennen, wenn Sie ein Mac OS-System verwenden.

    1. Verwenden Sie die folgenden Befehle, um Esptool zu installieren. Esptool ist ein Python-basiertes, plattformunabhängiges Open-Source-Programm, das mit dem ROM-Bootloader in Espressif-Chips kommuniziert.

      python3 -m pip install --upgrade pip
python3 -m pip install esptool

    2. Wenn Esptool ordnungsgemäß installiert ist, wird eine Meldung wie [usage: esptool] ausgegeben, wenn Sie python3 -m esptool ausführen.

    3. Laden Sie die Firmware herunter.

    4. Nach dem Entpacken sehen Sie drei Dateien.

      ../_images/esp8266_bat_firmware.png

      • BAT_AT_V1.7.1.0_1M.bin: Die Firmware, die auf das ESP8266-Modul gebrannt werden soll.

      • esptool.exe: Ein Kommandozeilenprogramm für Windows.

      • install_r3.bat: Das Befehls-Paket für Windows-Systeme.

      • install_r4.bat: Das gleiche wie install_r3.bat, aber für das UNO R4 Board.

  1. Öffnen Sie ein Terminal und verwenden Sie den cd-Befehl, um in den gerade heruntergeladenen Firmware-Ordner zu wechseln. Führen Sie dann den folgenden Befehl aus, um die vorhandene Firmware zu löschen und die neue Firmware zu brennen.

    python3 -m esptool --chip esp8266 --before default_reset erase_flash
python3 -m esptool --chip esp8266 --before default_reset write_flash 0 "BAT_AT_V1.7.1.0_1M.bin"

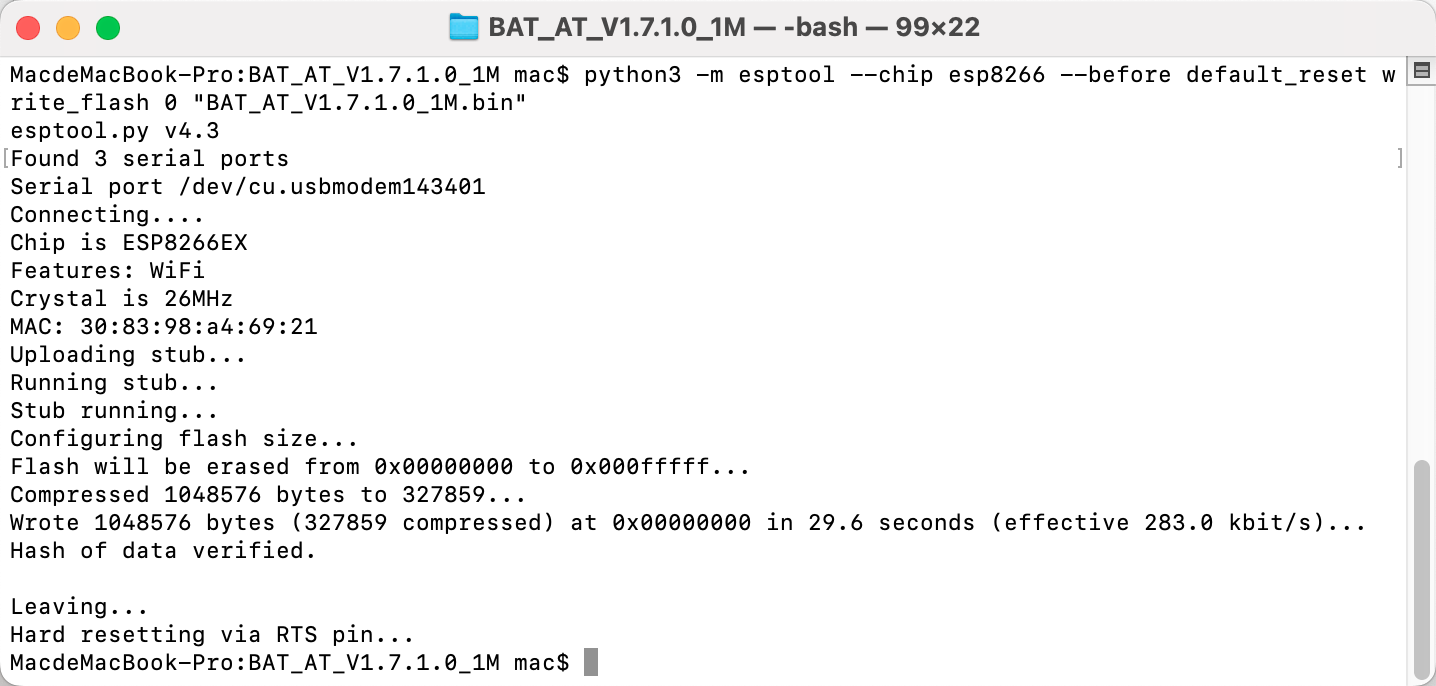

  2. Wenn Sie die folgende Meldung sehen, wurde die Firmware erfolgreich installiert.

    ../_images/esp8266_install_firmware_macos.png

    Bemerkung

    Wenn das Brennen fehlschlägt, überprüfen Sie bitte die folgenden Punkte.

    • Setzen Sie das ESP8266-Modul zurück, indem Sie den RST auf dem ESP8266-Adapter an GND anschließen und dann abziehen.

    • Überprüfen Sie, ob die Verdrahtung korrekt ist.

    • Stellen Sie sicher, dass der Computer Ihr Board richtig erkannt hat und der Port nicht belegt ist.

    • Öffnen Sie die install.bat-Datei erneut.

3. Testen

  1. Verbinden Sie IO1 mit 3V3 auf der Grundlage der ursprünglichen Verdrahtung.

    ../_images/esp8266_connect_esp826612.png

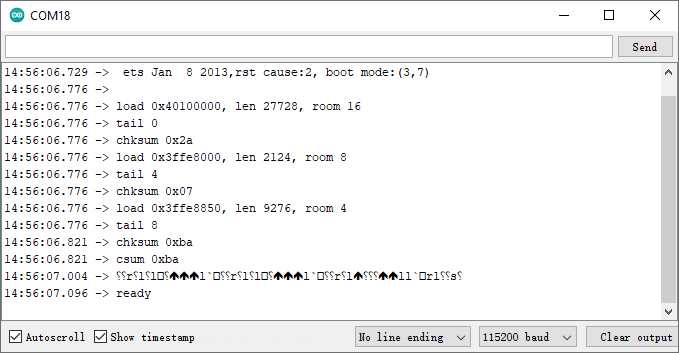

  2. Sie können Informationen über das ESP8266-Modul sehen, wenn Sie auf das Lupensymbol (Serial Monitor) in der oberen rechten Ecke klicken und die Baudrate auf 115200 einstellen.

    ../_images/esp8266_test_firmware_1.png

    Bemerkung

    • Wenn ready nicht erscheint, können Sie versuchen, das ESP8266-Modul zurückzusetzen (RST an GND anschließen) und den Serial Monitor erneut zu öffnen.

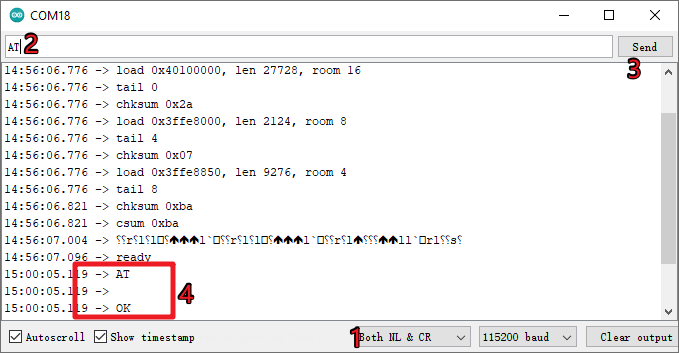

  3. Klicken Sie auf NEWLINE DROPDOWN BOX, wählen Sie both NL & CR in der Dropdown-Option aus und geben Sie AT ein. Wenn OK zurückgegeben wird, bedeutet dies, dass das ESP8266 erfolgreich eine Verbindung mit dem R3-Board hergestellt hat.

    ../_images/esp8266_test_firmware_2.png

Nun können Sie dem Abschnitt 1.1 Konfiguration des ESP8266 folgen, um den Arbeitsmodus und die Baudrate des ESP8266-Moduls einzustellen.

Firmware mit R4 neu brennen

1. Schaltung aufbauen

Verbinden Sie das ESP8266 mit dem Arduino UNO R4 Board.

2. Laden Sie den folgenden Code auf R4 hoch

void setup() {
    Serial.begin(115200);
    Serial1.begin(115200);
}

void loop() {
    if (Serial.available()) {      // If anything comes in Serial (USB),
        Serial1.write(Serial.read());   // read it and send it out Serial1 (pins 0 & 1)
    }
        if (Serial1.available()) {     // If anything comes in Serial1 (pins 0 & 1)
        Serial.write(Serial1.read());   // read it and send it out Serial (USB)
    }
}

3. Firmware aufspielen

  • Folgen Sie den unten stehenden Schritten, um die Firmware auf einem Windows-System aufzuspielen.

    1. Laden Sie die Firmware und das Brennwerkzeug herunter.

    2. Nach dem Entpacken sehen Sie vier Dateien.

      • BAT_AT_V1.7.1.0_1M.bin: Die Firmware, die auf das ESP8266-Modul aufgespielt wird.

      • esptool.exe: Ein Kommandozeilenprogramm für Windows.

      • install_r3.bat: Ein Befehlsprogramm für Windows. Ein Doppelklick auf diese Datei führt alle darin enthaltenen Befehle aus.

      • install_r4.bat: Ähnlich wie install_r3.bat, jedoch für das UNO R4-Board.

    3. Doppelklicken Sie auf install_r4.bat, um das Firmware-Brennen zu starten. Wenn Sie die folgende Meldung sehen, wurde die Firmware erfolgreich installiert.

      ../_images/esp8266_install_firmware.png

      Bemerkung

      Wenn das Brennen fehlschlägt, überprüfen Sie bitte folgende Punkte:

      • Setzen Sie das ESP8266-Modul zurück, indem Sie den RST-Anschluss am ESP8266-Adapter auf GND setzen und dann trennen.

      • Überprüfen Sie, ob die Verdrahtung korrekt ist.

      • Stellen Sie sicher, dass Ihr Computer das Board richtig erkannt hat und der Port nicht belegt ist.

      • Öffnen Sie die install.bat-Datei erneut.

  • Folgen Sie diesen Schritten, um die Firmware auf einem Mac OS-System aufzuspielen.

    1. Verwenden Sie die folgenden Befehle, um Esptool zu installieren. Esptool ist ein plattformunabhängiges, Python-basiertes Open-Source-Programm zur Kommunikation mit dem ROM-Bootloader in Espressif-Chips.

      python3 -m pip install --upgrade pip
python3 -m pip install esptool

    2. Wenn Esptool korrekt installiert ist, wird eine Nachricht wie [usage: esptool] angezeigt, wenn Sie python3 -m esptool ausführen.

    3. Laden Sie die Firmware herunter.

    4. Nach dem Entpacken sehen Sie vier Dateien.

      • BAT_AT_V1.7.1.0_1M.bin: Die Firmware, die auf das ESP8266-Modul aufgespielt wird.

      • esptool.exe: Ein Kommandozeilenprogramm für Windows.

      • install_r3.bat: Ein Befehlsprogramm für Windows.

      • install_r4.bat: Ähnlich wie install_r3.bat, jedoch für das UNO R4-Board.

    5. Öffnen Sie ein Terminal und navigieren Sie mit dem cd-Befehl in den Ordner, in dem sich die heruntergeladene Firmware befindet. Führen Sie dann die folgenden Befehle aus, um die bestehende Firmware zu löschen und die neue Firmware aufzuspielen.

      python3 -m esptool --chip esp8266 --before no_reset_no_sync erase_flash
python3 -m esptool --chip esp8266 --before no_reset_no_sync write_flash 0 "BAT_AT_V1.7.1.0_1M.bin"

    6. Wenn Sie die folgende Meldung sehen, wurde die Firmware erfolgreich installiert.

      ../_images/esp8266_install_firmware_macos.png

      Bemerkung

      Wenn das Brennen fehlschlägt, überprüfen Sie bitte folgende Punkte:

      • Setzen Sie das ESP8266-Modul zurück, indem Sie den RST-Anschluss am ESP8266-Adapter auf GND setzen und dann trennen.

      • Überprüfen Sie, ob die Verdrahtung korrekt ist.

      • Stellen Sie sicher, dass Ihr Computer das Board richtig erkannt hat und der Port nicht belegt ist.

      • Öffnen Sie die install.bat-Datei erneut.

4. Test

  1. Verbinden Sie IO1 mit 3V3, basierend auf der ursprünglichen Verdrahtung.

    ../_images/esp8266_faq_at_burn_check_bb.jpg

  2. Wenn Sie auf das Lupensymbol (Serial Monitor) in der oberen rechten Ecke klicken und die Baudrate auf 115200 einstellen, können Sie Informationen über das ESP8266-Modul sehen.

    ../_images/esp8266_test_firmware_1.png

    Bemerkung

    • Wenn ready nicht erscheint, können Sie versuchen, das ESP8266-Modul zurückzusetzen (RST mit GND verbinden) und den Serial Monitor erneut zu öffnen.

  3. Klicken Sie auf das NEULINIEN-DROPDOWN-FELD, wählen Sie im Dropdown-Menü both NL & CR aus, geben Sie AT ein. Wenn es mit OK antwortet, bedeutet das, dass das ESP8266 erfolgreich eine Verbindung mit dem R4-Board hergestellt hat.

    ../_images/esp8266_test_firmware_2.png

Jetzt können Sie mit Lektion 35: Einstieg in das ESP8266 Modul fortfahren, um den Betriebsmodus und die Baudrate des ESP8266-Moduls einzustellen.
