Lección 46: LCD Bluetooth

Este proyecto permite recibir mensajes a través de un módulo Bluetooth conectado a una placa Arduino UNO y mostrar estos mensajes en una pantalla LCD.

Componentes Necesarios

Para este proyecto, necesitaremos los siguientes componentes.

Es definitivamente conveniente comprar un kit completo, aquí está el enlace:

Nombre	ELEMENTOS EN ESTE KIT	ENLACE
Kit Universal de Sensores para Creadores	94	BUY

También puedes comprarlos por separado en los siguientes enlaces.

Introducción del Componente	Enlace de Compra
Arduino UNO R3 o R4	Comprar
Placa de Pruebas	Comprar
I2C LCD 1602	Comprar
Módulo Bluetooth JDY-31	-

Cableado

../_images/Lesson_46_Bluetooth_lcd_uno_bb.png

Código

Nota

Para instalar la biblioteca, usa el Administrador de Bibliotecas de Arduino y busca «LiquidCrystal I2C» e instálala.

Conexión de la App y el módulo Bluetooth

Podemos usar una aplicación llamada «Serial Bluetooth Terminal» para enviar mensajes desde el módulo Bluetooth al Arduino.

Instalar Serial Bluetooth Terminal

Ve a Google Play para descargar e instalar Terminal Bluetooth Serie .
Conectar Bluetooth

Inicialmente, activa el Bluetooth en tu smartphone.

Navega a la configuración de Bluetooth en tu smartphone y busca nombres como JDY-31-SPP.

Después de hacer clic en él, acepta la solicitud de Emparejamiento en la ventana emergente. Si se solicita un código de emparejamiento, introduce «1234».
Comunicarse con el módulo Bluetooth

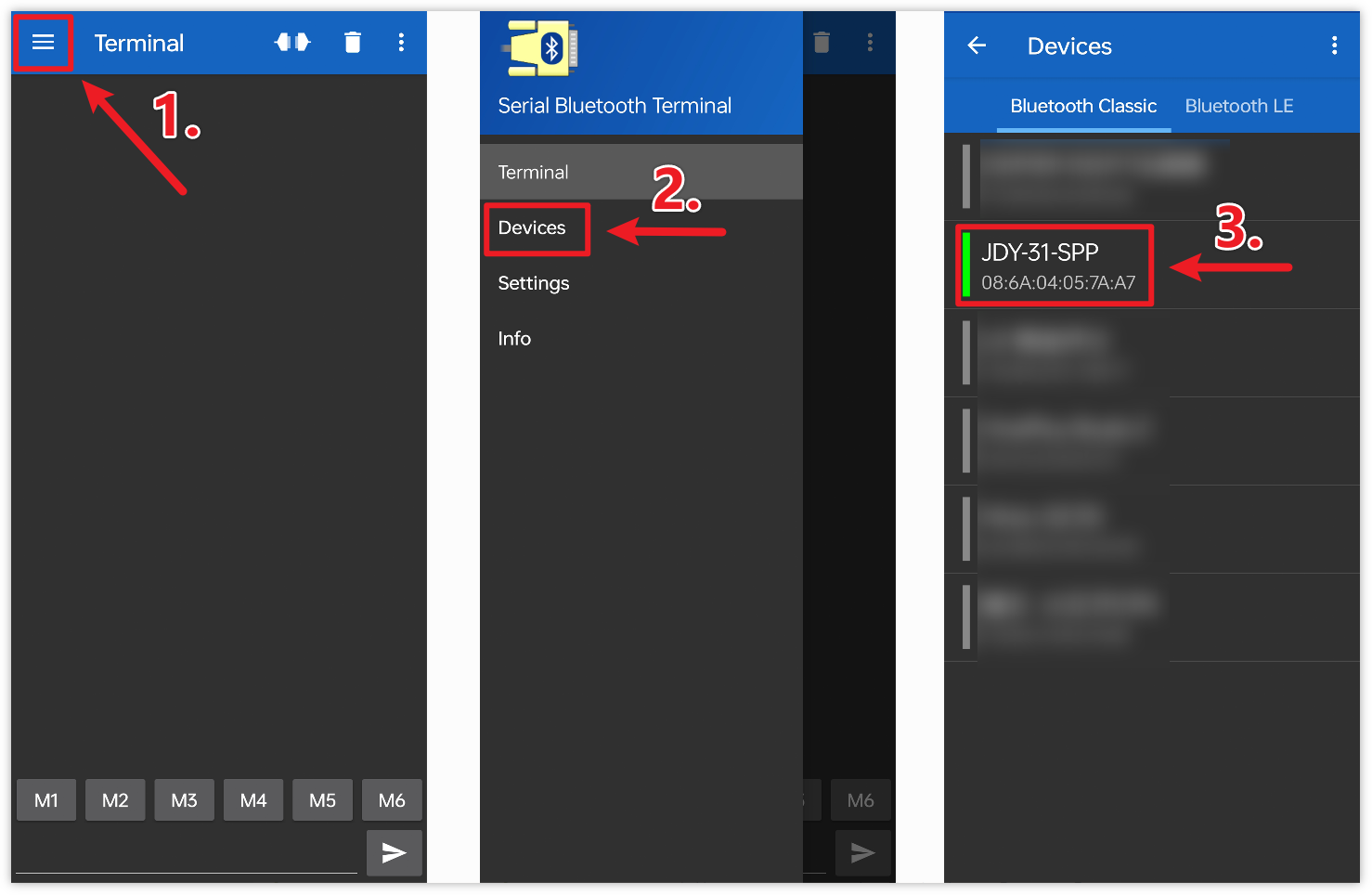

Abre el Serial Bluetooth Terminal. Conéctate a «JDY-31-SPP».
Enviar comando

Usa la aplicación Serial Bluetooth Terminal para enviar mensajes al Arduino vía Bluetooth. El mensaje enviado a Bluetooth se mostrará en el LCD.

Análisis del Código

Nota

Para instalar la biblioteca, utiliza el Administrador de Bibliotecas de Arduino y busca «LiquidCrystal I2C» e instala la biblioteca.

Configuración del LCD
```
#include <LiquidCrystal_I2C.h>
LiquidCrystal_I2C lcd(0x27, 16, 2);
```
Este segmento de código incluye la biblioteca LiquidCrystal_I2C e inicializa el módulo LCD con la dirección I2C 0x27, especificando que el LCD tiene 16 columnas y 2 filas.
Configuración de la comunicación Bluetooth
```
#include <SoftwareSerial.h>
const int bluetoothTx = 3;
const int bluetoothRx = 4;
SoftwareSerial bleSerial(bluetoothTx, bluetoothRx);
```
Aquí, se incluye la biblioteca SoftwareSerial para permitir que el módulo Bluetooth JDY-31 se comunique con el Arduino usando los pines 3 (TX) y 4 (RX).
Inicialización
```
void setup() {
   lcd.init();
   lcd.clear();
   lcd.backlight();

   Serial.begin(9600);
   bleSerial.begin(9600);
}
```
La función setup() inicializa el LCD y borra cualquier contenido existente. También enciende la luz de fondo del LCD. Comienza la comunicación con el monitor serie y el módulo Bluetooth, ambos a una velocidad de transmisión de 9600.

Bucle Principal

void loop() {
   String data;

   if (bleSerial.available()) {
      data += bleSerial.readString();
      data = data.substring(0, data.length() - 2);
      Serial.print(data);

      lcd.clear();
      lcd.setCursor(0, 0);
      lcd.print(data);
   }

   if (Serial.available()) {
      bleSerial.write(Serial.read());
   }
}

Este es el bucle operativo principal del programa Arduino. Continuamente verifica si hay datos entrantes tanto del módulo Bluetooth como del monitor serie. Cuando se reciben datos del dispositivo Bluetooth, se procesan, se muestran en el monitor serie y se muestran en el LCD. Si se ingresan datos en el monitor serie, estos datos se envían al módulo Bluetooth.
