Lección 35: Introducción al Módulo ESP8266

El módulo ESP8266 que viene con el kit ya viene pregrabado con el firmware AT, pero aún necesitas modificar su configuración siguiendo los pasos a continuación.

  1. Construye el circuito.

    Nota

    Para asegurar que el ESP8266 reciba un voltaje estable, conéctalo a una fuente de alimentación externa como la batería de 9V que viene con el kit, uniéndolo a la placa Uno.

    ../_images/Lesson_35_esp01_wiring_r3.png
  2. Abre el archivo .ino en la ruta universal-maker-sensor-kit\arduino_uno\Lesson_35_ESP8266. O copia este código en el Arduino IDE y sube el código.

    El código establece una comunicación serie de software usando la biblioteca SoftwareSerial de Arduino, permitiendo que el Arduino se comunique con el módulo ESP8266 a través de sus pines digitales 2 y 3 (como Rx y Tx). Verifica la transferencia de datos entre ellos, reenviando los mensajes recibidos de uno a otro a una tasa de baudios de 115200. Con este código, puedes usar el monitor serie de Arduino para enviar comandos de firmware AT al módulo ESP8266 y recibir sus respuestas.

    #include <SoftwareSerial.h>
    SoftwareSerial espSerial(2, 3); //Rx,Tx

    void setup() {
        // Configuración inicial para ejecutar una sola vez:
        Serial.begin(115200);
        espSerial.begin(115200);
    }

    void loop() {
        if (espSerial.available()) {
            Serial.write(espSerial.read());
        }
        if (Serial.available()) {
            espSerial.write(Serial.read());
        }
    }

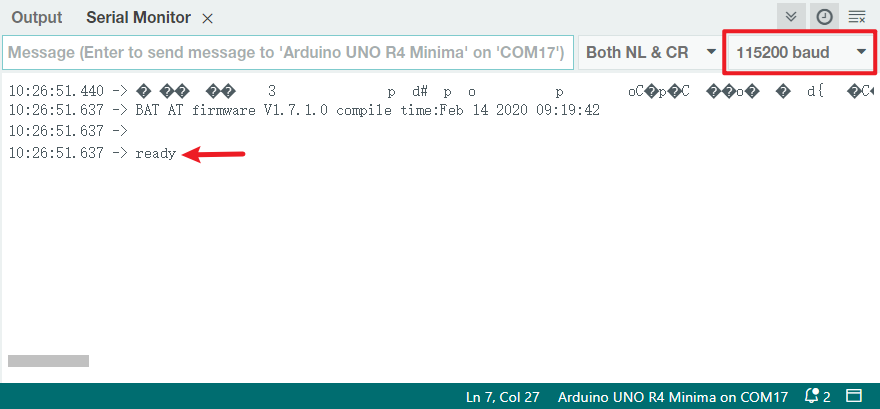

  3. Haz clic en el icono de lupa (Monitor Serial) en la esquina superior derecha y configura la tasa de baudios en 115200. (Puede que tengas algo de información impresa como yo, o no, no importa, simplemente pasa al siguiente paso.)

    ../_images/Lesson_35_esp01_configurie_1.png

    Advertencia

    • Si no aparece ready, puedes intentar reiniciar el módulo ESP8266 (conecta RST a GND) y reabrir el Monitor Serial.

    • Además, si el resultado es OK, puede que necesites volver a grabar el firmware, por favor consulta ¿Cómo volver a grabar el firmware AT para el módulo ESP8266? para más detalles. Si aún no puedes resolverlo, por favor toma una captura de pantalla del monitor serial y envíala a service@sunfounder.com, te ayudaremos a resolver el problema lo antes posible.

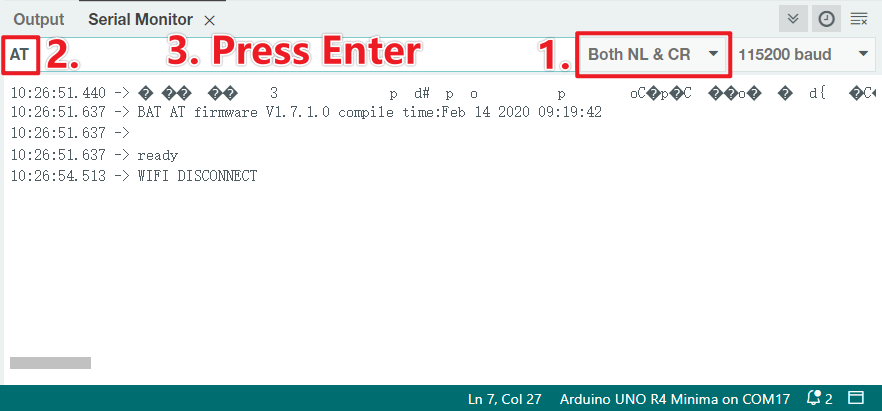

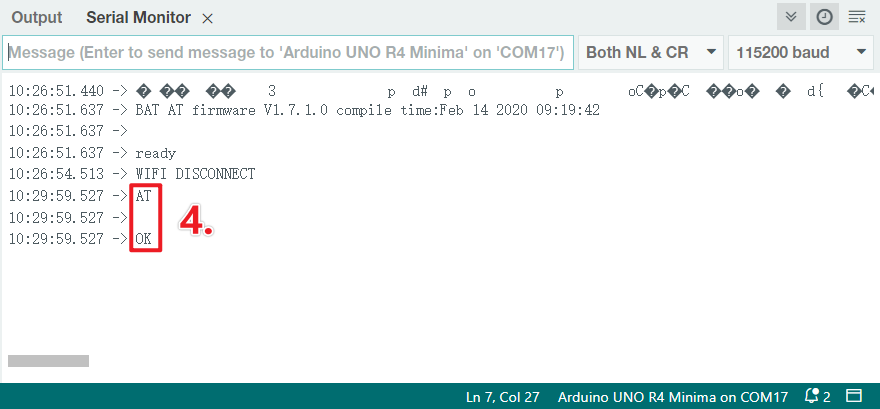

  4. Haz clic en NEWLINE DROPDOWN BOX, selecciona both NL & CR en la opción desplegable, ingresa AT, si devuelve OK, significa que ESP8266 ha establecido conexión exitosamente con la placa R4.

    ../_images/Lesson_35_esp01_configurie_2.png ../_images/Lesson_35_esp01_configurie_3.png

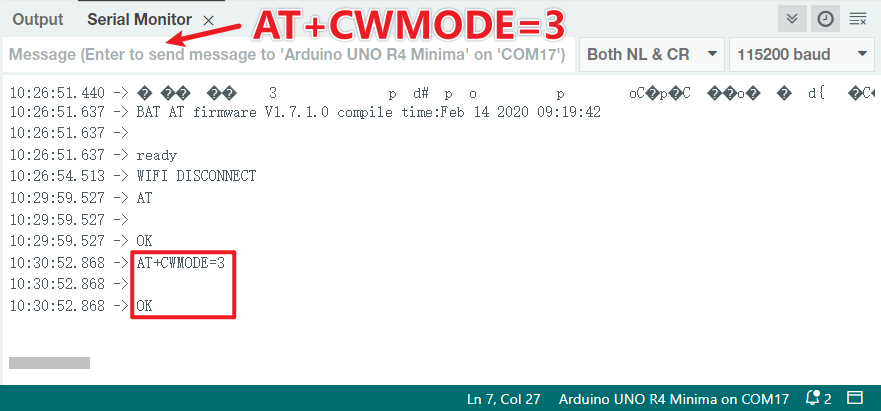

  5. Ingresa AT+CWMODE=3 y el modo gestionado cambiará a Estación y AP coexistencia.

    ../_images/Lesson_35_esp01_configurie_4.png

Referencia
