Lección 36: Introducción al Módulo Bluetooth

En este proyecto, demostraremos cómo comunicarse con un módulo Bluetooth a través de Arduino.

Primero, necesitamos configurar el circuito y utilizar la comunicación serial por software. Conecta el pin TX del módulo Bluetooth al pin 3 de la placa Uno, y el pin RX del módulo Bluetooth al pin 4 de la placa Uno.

Componentes Necesarios

Para este proyecto, necesitaremos los siguientes componentes.

Es definitivamente conveniente comprar un kit completo, aquí está el enlace:

Nombre

ELEMENTOS EN ESTE KIT

ENLACE

Kit Universal de Sensores para Creadores

94

BUY

También puedes comprarlos por separado en los enlaces a continuación.

Introducción del Componente

Enlace de Compra

Arduino UNO R3 o R4

Comprar

Módulo Bluetooth JDY-31

Comprar

Placa de Pruebas

Comprar

1. Construir el Circuito

../_images/Lesson_36_Bluetooth_uno_bb.png

2. Subir el código

El código establece una comunicación serial por software utilizando la biblioteca SoftwareSerial de Arduino, permitiendo que el Arduino se comunique con el módulo Bluetooth JDY-31 a través de sus pines digitales 3 y 4 (como Rx y Tx). Verifica la transferencia de datos entre ellos, reenviando los mensajes recibidos de uno a otro a una tasa de baudios de 9600. Con este código, puedes usar el monitor serial de Arduino para enviar comandos AT al módulo Bluetooth JDY-31 y recibir sus respuestas.

3. Configurar el módulo Bluetooth

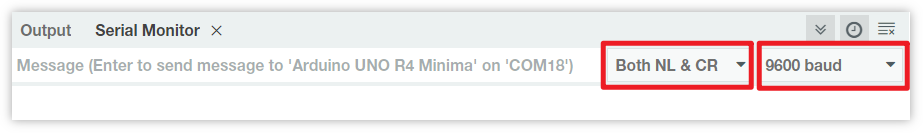

Haz clic en el icono de la lupa (Monitor Serial) en la esquina superior derecha y establece la tasa de baudios en 9600. Luego, selecciona both NL & CR de la opción desplegable de New Line.

../_images/Lesson_36_bluetooth_serial_1_shadow.png

Los siguientes son algunos ejemplos de uso de comandos AT para configurar módulos Bluetooth: Ingresa AT+NAME para obtener el nombre del dispositivo Bluetooth. Si deseas modificar el nombre del Bluetooth, añade un nuevo nombre después de AT+NAME.

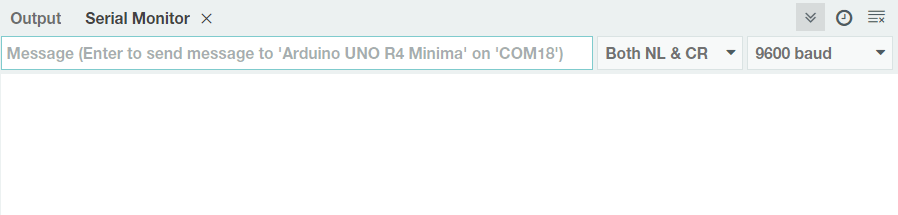

  • Consultar el nombre de un dispositivo Bluetooth: AT+NAME

    ../_images/Lesson_36_bluetooth_serial_2.gif

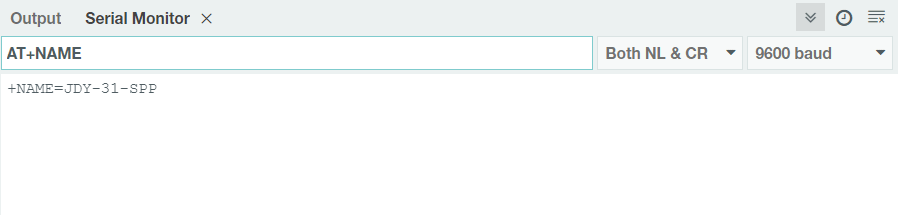

  • Establecer el nombre del dispositivo Bluetooth: AT+NAME (seguido del nuevo nombre). +OK significa que la configuración fue exitosa. Puedes enviar AT+NAME nuevamente para verificar.

    ../_images/Lesson_36_bluetooth_serial_3.gif

Nota

Para garantizar la consistencia en la experiencia de aprendizaje, se recomienda no modificar la tasa de baudios predeterminada del módulo Bluetooth y mantenerla en su valor predeterminado de 4 (es decir, 9600 baudios). En cursos relevantes, nos comunicamos con Bluetooth usando una tasa de baudios de 9600.

  • Establecer la tasa de baudios del Bluetooth: AT+BAUD (seguido del número que indica la tasa de baudios).

    • 4 == 9600

    • 5 == 19200

    • 6 == 38400

    • 7 == 57600

    • 8 == 115200

    • 9 == 128000

Consulta la tabla a continuación para más comandos AT.

Command

Function

Default

AT+VERSION

Versión del Número

JDY-31-V1.2

AT+RESET

Reinicio suave

AT+DISC

Desconectar (válido cuando conectado)

AT+LADDR

Consultar la dirección MAC del módulo

AT+PIN

Establecer o consultar la contraseña de conexión

1234

AT+BAUD

Establecer o consultar la tasa de baudios

9600

AT+NAME

Establecer o consultar el nombre de difusión

JDY-31-SPP

AT+DEFAULT

Restablecimiento de fábrica

AT+ENLOG

Salida de estado del puerto serial

1

4. Comunicación a través de herramientas de depuración Bluetooth en teléfonos móviles

Podemos usar una aplicación llamada «Serial Bluetooth Terminal» para enviar mensajes desde el módulo Bluetooth al Arduino, simulando el proceso de interacción Bluetooth. El módulo Bluetooth enviará mensajes recibidos al Arduino a través del puerto serial, y de manera similar, Arduino también puede enviar mensajes al módulo Bluetooth a través del puerto serial.

  1. Instalar Serial Bluetooth Terminal

    Ve a Google Play para descargar e instalar Terminal Bluetooth Serie .

  2. Conectar Bluetooth

    Inicialmente, activa Bluetooth en tu smartphone.

    Navega a los ajustes de Bluetooth en tu smartphone y busca nombres como JDY-31-SPP.

    Después de hacer clic en él, acepta la solicitud de Emparejamiento en la ventana emergente. Si se solicita un código de emparejamiento, ingresa «1234».

  3. Comunicarse con el módulo Bluetooth

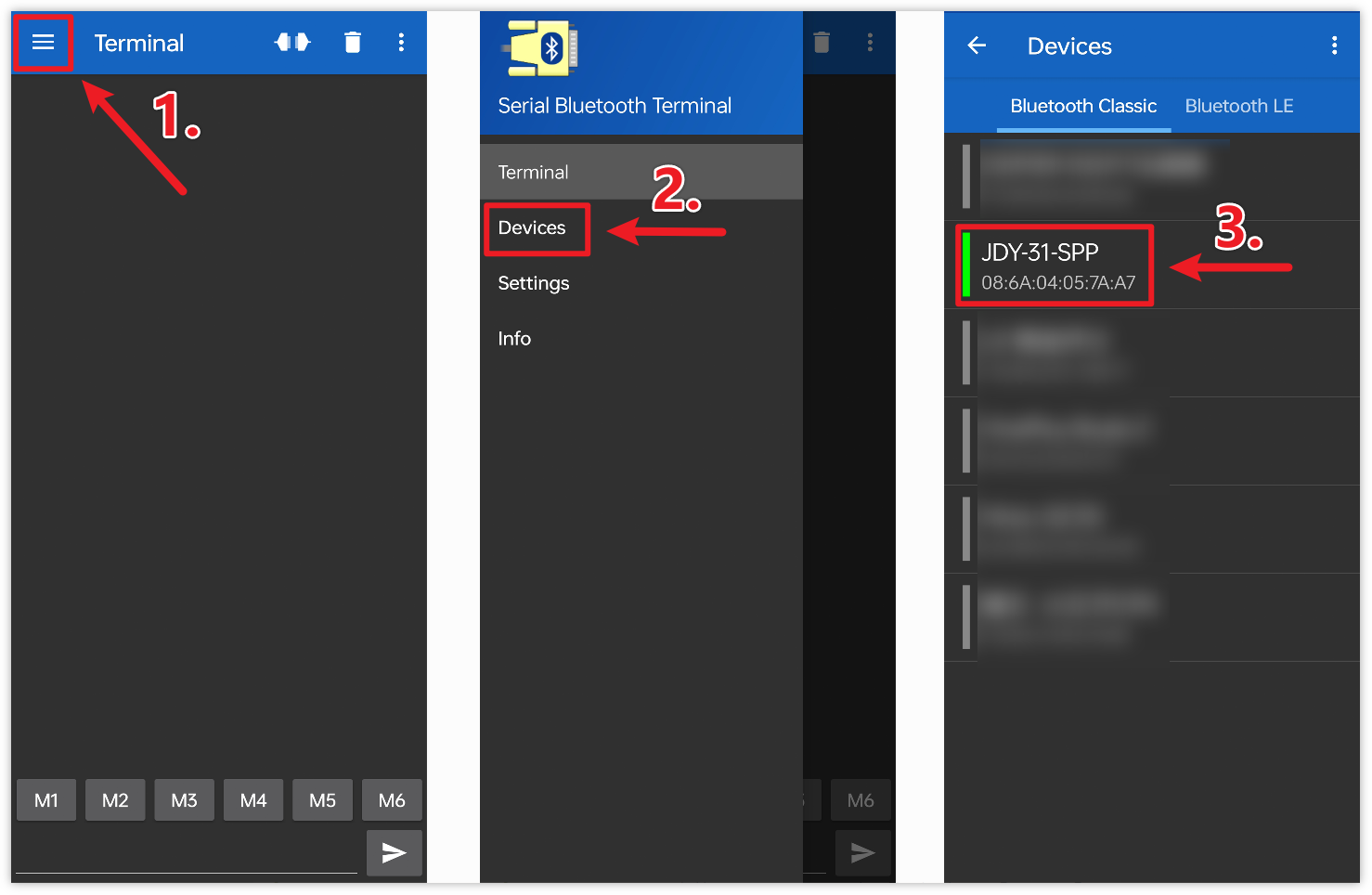

    Abre el Serial Bluetooth Terminal. Conéctate a «JDY-31-SPP».

    ../_images/Lesson_36_bluetooth_serial_4_shadow.png

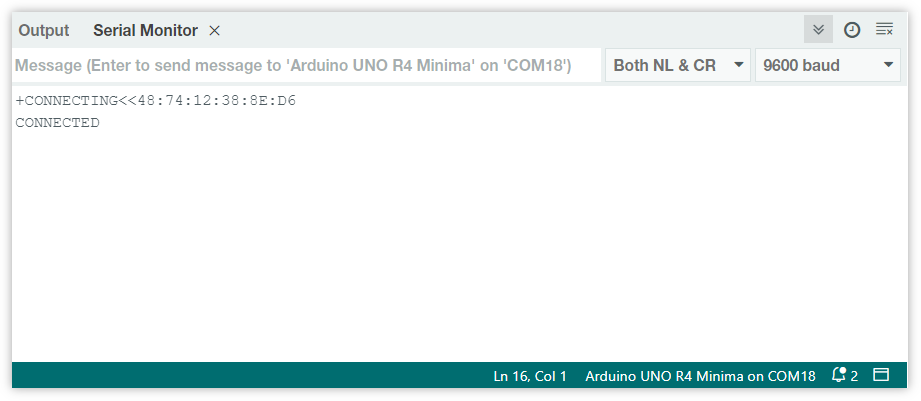

    Tras la conexión exitosa, puedes ver el aviso de conexión exitosa en el monitor del puerto serial.

    ../_images/Lesson_36_bluetooth_serial_5_shadow.png

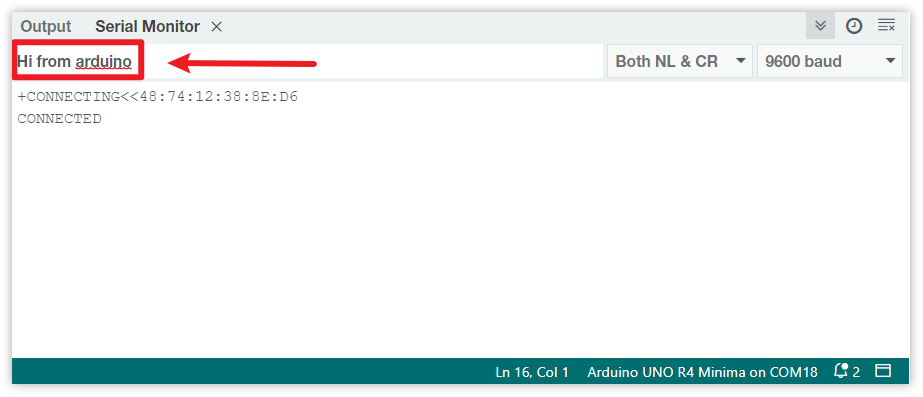

    Introduce el mensaje en el monitor serial y envíalo al módulo Bluetooth.

    ../_images/Lesson_36_bluetooth_serial_6_shadow.png

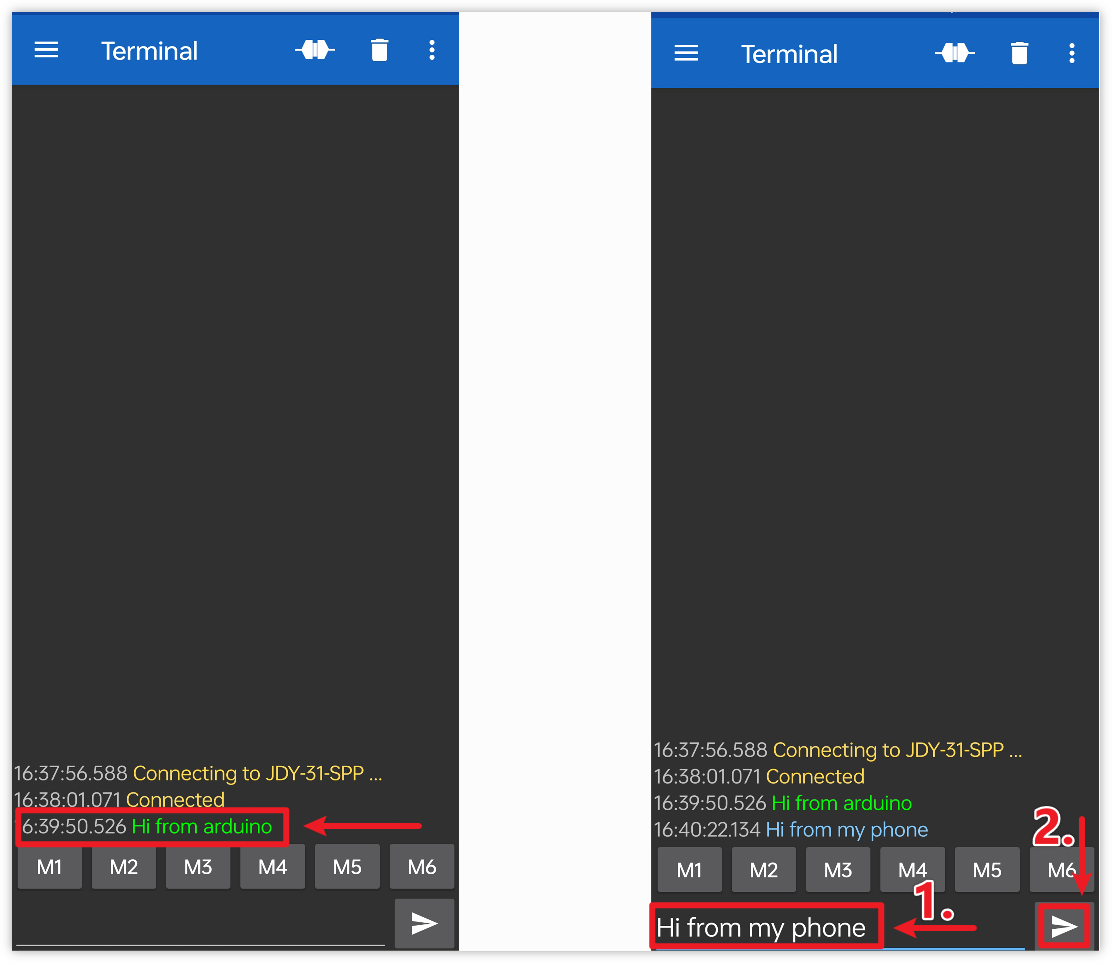

    Tras enviarlo, puedes ver este mensaje en la APP Serial Bluetooth Terminal. De manera similar, los datos pueden enviarse a Arduino a través de Bluetooth en la APP Serial Bluetooth Terminal.

    ../_images/Lesson_36_bluetooth_serial_7_shadow.png

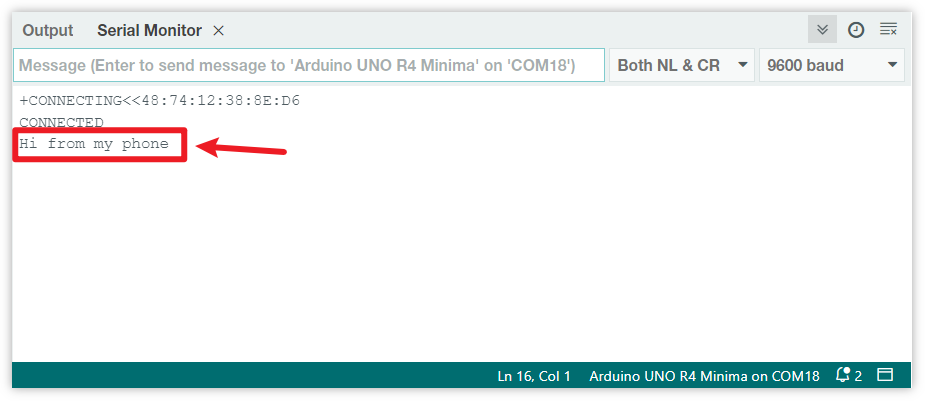

    Puedes ver este mensaje desde Bluetooth en el monitor serial.

    ../_images/Lesson_36_bluetooth_serial_8_shadow.png
