¿Cómo volver a grabar el firmware AT para el módulo ESP8266?

Volver a grabar el firmware con R3

1. Construir el circuito

Conecta el ESP8266 y la placa SunFounder R3.

../_images/esp8266_connect_esp8266.png

2. Grabar el firmware

  • Sigue los pasos a continuación para grabar el firmware si estás usando Windows.

    1. Descarga el firmware y la herramienta de grabado.

    2. Después de descomprimir, verás 4 archivos.

      • BAT_AT_V1.7.1.0_1M.bin: El firmware para grabar en el módulo ESP8266.

      • esptool.exe: Esta es una utilidad de línea de comandos para Windows.

      • install_r3.bat: Este es el paquete de comandos para el sistema Windows, haz doble clic en este archivo para ejecutar todos los comandos dentro de él.

      • install_r4.bat: Igual que install_r3.bat, pero dedicado a la placa UNO R4.

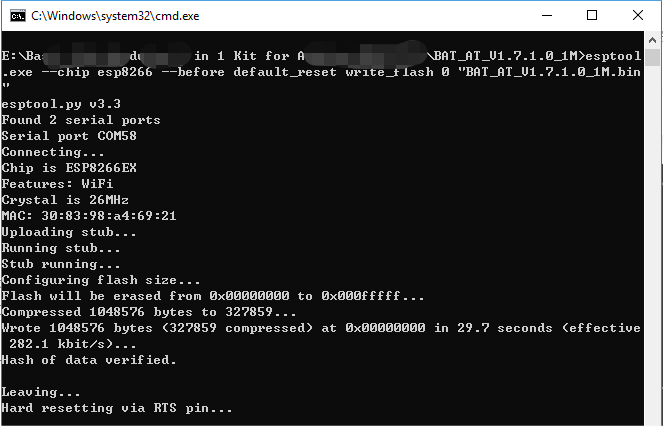

    3. Haz doble clic en install_r3.bat para comenzar a grabar el firmware. Si ves el siguiente mensaje, significa que el firmware se ha instalado correctamente.

      ../_images/esp8266_install_firmware.png

      Nota

      Si la grabación falla, revisa los siguientes puntos.

      • Reinicia el módulo ESP8266 insertando el RST en el adaptador ESP8266 a GND y luego desconéctalo.

      • Verifica si el cableado es correcto.

      • Asegúrate de que tu computadora haya reconocido correctamente tu placa y que el puerto no esté ocupado.

      • Vuelve a abrir el archivo install.bat.

  • Para grabar el firmware, sigue estos pasos si estás usando un sistema Mac OS.

    1. Usa los siguientes comandos para instalar Esptool. Esptool es una utilidad de código abierto basada en Python, independiente de la plataforma, para comunicarse con el cargador de arranque ROM en los chips Espressif.

      python3 -m pip install --upgrade pip
python3 -m pip install esptool

    2. Si esptool se instala correctamente, mostrará un mensaje como [usage: esptool] cuando ejecutes python3 -m esptool.

    3. Descarga el firmware.

    4. Después de descomprimir, verás 3 archivos.

      ../_images/esp8266_bat_firmware.png

      • BAT_AT_V1.7.1.0_1M.bin: El firmware para grabar en el módulo ESP8266.

      • esptool.exe: Esta es una utilidad de línea de comandos para Windows.

      • install_r3.bat: Este es el paquete de comandos para el sistema Windows.

      • install_r4.bat: Igual que install_r3.bat, pero dedicado a la placa UNO R4.

    5. Abre una terminal y usa el comando cd para ir a la carpeta del firmware que acabas de descargar, luego ejecuta el siguiente comando para borrar el firmware existente y volver a grabar el nuevo firmware.

      python3 -m esptool --chip esp8266 --before default_reset erase_flash
python3 -m esptool --chip esp8266 --before default_reset write_flash 0 "BAT_AT_V1.7.1.0_1M.bin"

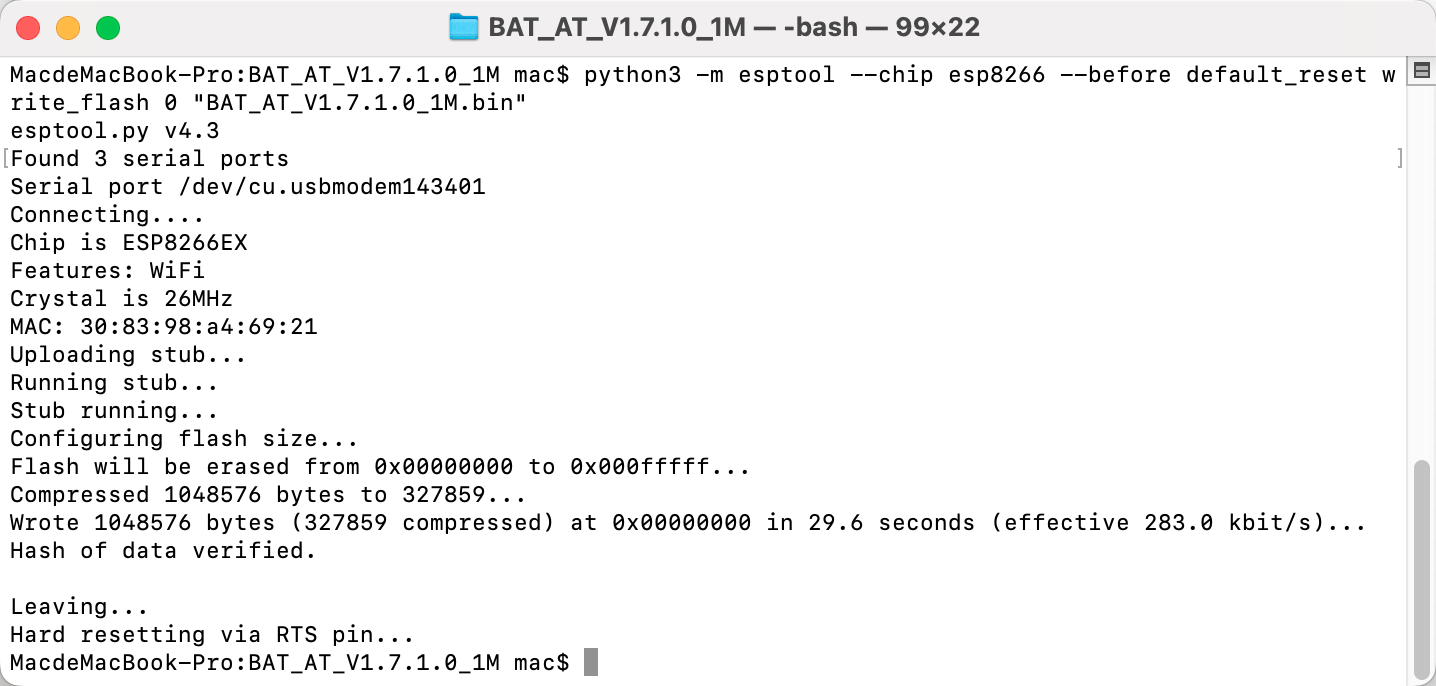

    6. Si ves el siguiente mensaje, significa que el firmware se ha instalado correctamente.

      ../_images/esp8266_install_firmware_macos.png

      Nota

      Si la grabación falla, revisa los siguientes puntos.

      • Reinicia el módulo ESP8266 insertando el RST en el adaptador ESP8266 a GND y luego desconéctalo.

      • Verifica si el cableado es correcto.

      • Asegúrate de que tu computadora haya reconocido correctamente tu placa y que el puerto no esté ocupado.

      • Vuelve a abrir el archivo install.bat.

3. Prueba

  1. Sobre la base del cableado original, conecta IO1 a 3V3.

    ../_images/esp8266_connect_esp826612.png

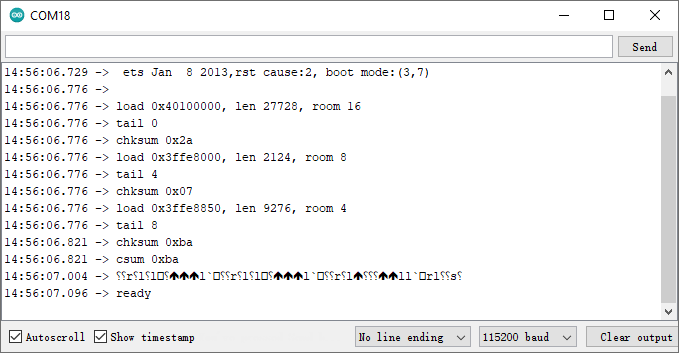

  2. Podrás ver la información sobre el módulo ESP8266 si haces clic en el ícono de la lupa (Monitor Serial) en la esquina superior derecha y ajustas la velocidad de baudios a 115200.

    ../_images/esp8266_test_firmware_1.png

    Nota

    • Si no aparece ready, intenta reiniciar el módulo ESP8266 (conectando RST a GND) y vuelve a abrir el Monitor Serial.

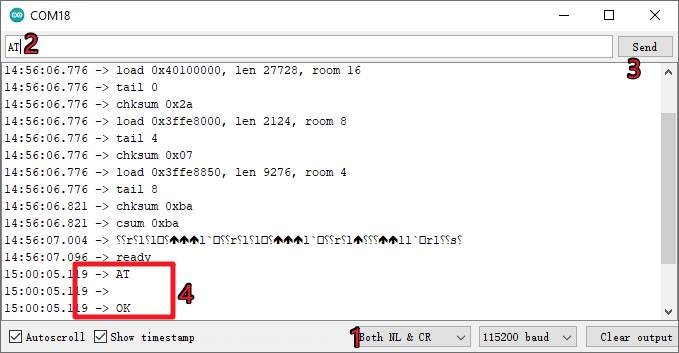

  3. Haz clic en NEWLINE DROPDOWN BOX, selecciona both NL & CR en el menú desplegable, ingresa AT, si regresa OK, significa que el ESP8266 ha establecido la conexión con la placa R3 correctamente.

    ../_images/esp8266_test_firmware_2.png

Ahora puedes continuar con 1.1 Configuración del ESP8266 para configurar el modo de trabajo y la velocidad de baudios del módulo ESP8266.

Volver a grabar el firmware con R4

1. Construir el circuito

Conecta el ESP8266 y la placa Arduino UNO R4.

2. Subir el siguiente código a R4

void setup() {
    Serial.begin(115200);
    Serial1.begin(115200);
}

void loop() {
    if (Serial.available()) {      // Si hay algo en Serial (USB),
        Serial1.write(Serial.read());   // leerlo y enviarlo a Serial1 (pines 0 y 1)
    }
        if (Serial1.available()) {     // Si hay algo en Serial1 (pines 0 y 1)
        Serial.write(Serial1.read());   // leerlo y enviarlo a Serial (USB)
    }
}

3. Grabar el firmware

  • Sigue los pasos a continuación para grabar el firmware si estás usando Windows.

    1. Descarga el firmware y la herramienta de grabado.

    2. Después de descomprimir, verás 4 archivos.

      • BAT_AT_V1.7.1.0_1M.bin: El firmware para grabar en el módulo ESP8266.

      • esptool.exe: Esta es una utilidad de línea de comandos para Windows.

      • install_r3.bat: Este es el paquete de comandos para el sistema Windows, haz doble clic en este archivo para ejecutar todos los comandos dentro de él.

      • install_r4.bat: Igual que install_r3.bat, pero dedicado a la placa UNO R4.

    3. Haz doble clic en install_r4.bat para comenzar a grabar el firmware. Si ves el siguiente mensaje, el firmware se ha instalado correctamente.

      ../_images/esp8266_install_firmware.png

      Nota

      Si la grabación falla, revisa los siguientes puntos.

      • Reinicia el módulo ESP8266 insertando el RST en el adaptador ESP8266 a GND y luego desconéctalo.

      • Verifica si el cableado es correcto.

      • Asegúrate de que tu computadora haya reconocido correctamente tu placa y que el puerto no esté ocupado.

      • Vuelve a abrir el archivo install.bat.

  • Para grabar el firmware, sigue estos pasos si estás usando un sistema Mac OS.

    1. Usa los siguientes comandos para instalar Esptool. Esptool es una utilidad de código abierto basada en Python, independiente de la plataforma, para comunicarse con el cargador de arranque ROM en los chips Espressif.

      python3 -m pip install --upgrade pip
python3 -m pip install esptool

    2. Si esptool se instala correctamente, mostrará un mensaje como [usage: esptool] cuando ejecutes python3 -m esptool.

    3. Descarga el firmware.

    4. Después de descomprimir, verás 4 archivos.

      • BAT_AT_V1.7.1.0_1M.bin: El firmware para grabar en el módulo ESP8266.

      • esptool.exe: Esta es una utilidad de línea de comandos para Windows.

      • install_r3.bat: Este es el paquete de comandos para el sistema Windows.

      • install_r4.bat: Igual que install_r3.bat, pero dedicado a la placa UNO R4.

    5. Abre una terminal y usa el comando cd para ir a la carpeta del firmware que acabas de descargar, luego ejecuta el siguiente comando para borrar el firmware existente y volver a grabar el nuevo firmware.

      python3 -m esptool --chip esp8266 --before no_reset_no_sync erase_flash
python3 -m esptool --chip esp8266 --before no_reset_no_sync write_flash 0 "BAT_AT_V1.7.1.0_1M.bin"

    6. Si ves el siguiente mensaje, significa que el firmware se ha instalado correctamente.

      ../_images/esp8266_install_firmware_macos.png

      Nota

      Si la grabación falla, revisa los siguientes puntos.

      • Reinicia el módulo ESP8266 insertando el RST en el adaptador ESP8266 a GND y luego desconéctalo.

      • Verifica si el cableado es correcto.

      • Asegúrate de que tu computadora haya reconocido correctamente tu placa y que el puerto no esté ocupado.

      • Vuelve a abrir el archivo install.bat.

4. Prueba

  1. Sobre la base del cableado original, conecta IO1 a 3V3.

    ../_images/esp8266_faq_at_burn_check_bb.jpg

  2. Podrás ver la información sobre el módulo ESP8266 si haces clic en el ícono de la lupa (Monitor Serial) en la esquina superior derecha y ajustas la velocidad de baudios a 115200.

    ../_images/esp8266_test_firmware_1.png

    Nota

    • Si no aparece ready, intenta reiniciar el módulo ESP8266 (conectando RST a GND) y vuelve a abrir el Monitor Serial.

  3. Haz clic en NEWLINE DROPDOWN BOX, selecciona both NL & CR en el menú desplegable, ingresa AT, si regresa OK, significa que el ESP8266 ha establecido la conexión con la placa R4 correctamente.

    ../_images/esp8266_test_firmware_2.png

Ahora puedes continuar con Lección 35: Introducción al Módulo ESP8266 para configurar el modo de trabajo y la velocidad de baudios del módulo ESP8266.
