Lektion 44: Bluetooth

Dieses Projekt bietet eine Anleitung zur Entwicklung einer einfachen Bluetooth Low Energy (BLE) seriellen Kommunikationsanwendung mit dem ESP32-Mikrocontroller. Der ESP32 ist ein leistungsstarker Mikrocontroller, der Wi-Fi und Bluetooth-Konnektivität integriert und somit ein idealer Kandidat für die Entwicklung drahtloser Anwendungen ist. BLE ist ein energiesparendes drahtloses Kommunikationsprotokoll, das für die Kurzstreckenkommunikation ausgelegt ist. Dieses Dokument behandelt die Schritte, um den ESP32 als BLE-Server einzurichten und über eine serielle Verbindung mit einem BLE-Client zu kommunizieren.

Über die Bluetooth-Funktion

Der ESP32 WROOM 32E ist ein Modul, das Wi-Fi- und Bluetooth-Konnektivität in einem einzigen Chip integriert. Es unterstützt sowohl Bluetooth Low Energy (BLE) als auch klassische Bluetooth-Protokolle.

Das Modul kann als Bluetooth-Client oder -Server verwendet werden. Als Bluetooth-Client kann das Modul sich mit anderen Bluetooth-Geräten verbinden und Daten mit ihnen austauschen. Als Bluetooth-Server kann das Modul anderen Bluetooth-Geräten Dienste anbieten.

Der ESP32 WROOM 32E unterstützt verschiedene Bluetooth-Profile, einschließlich des Generic Access Profile (GAP), des Generic Attribute Profile (GATT) und des Serial Port Profile (SPP). Das SPP-Profil ermöglicht es dem Modul, einen seriellen Port über Bluetooth zu emulieren, was eine serielle Kommunikation mit anderen Bluetooth-Geräten ermöglicht.

Um die Bluetooth-Funktion des ESP32 WROOM 32E zu nutzen, müssen Sie ihn mit einem geeigneten Software Development Kit (SDK) oder mit der Arduino IDE und der ESP32 BLE-Bibliothek programmieren. Die ESP32 BLE-Bibliothek bietet eine hochrangige Schnittstelle für die Arbeit mit BLE. Sie enthält Beispiele, die zeigen, wie das Modul als BLE-Client und -Server verwendet wird.

Insgesamt bietet die Bluetooth-Funktion des ESP32 WROOM 32E eine bequeme und energiesparende Möglichkeit, drahtlose Kommunikation in Ihren Projekten zu ermöglichen.

Betriebsanleitung

Hier sind die Schritt-für-Schritt-Anweisungen zur Einrichtung der Bluetooth-Kommunikation zwischen Ihrem ESP32 und Ihrem Mobilgerät mithilfe der LightBlue-App:

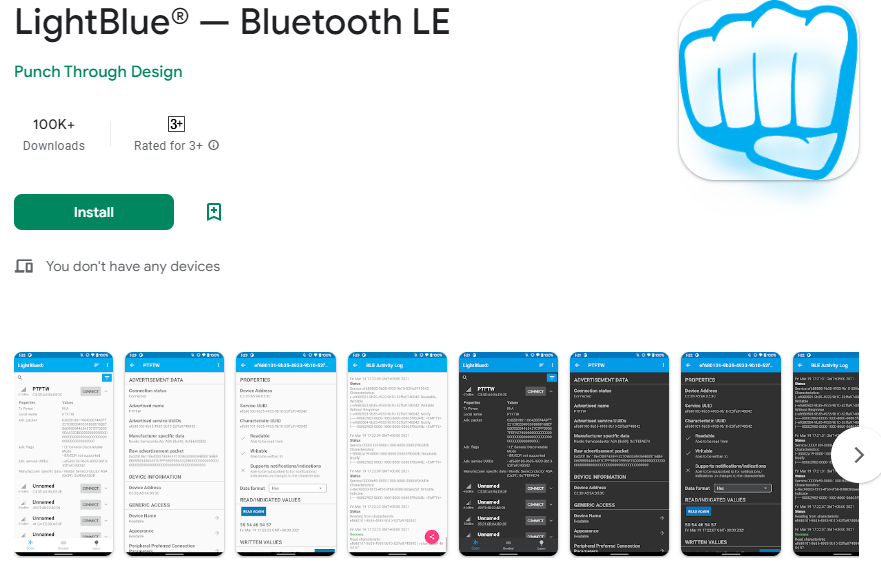

Laden Sie die LightBlue-App aus dem App Store (für iOS) oder von Google Play (für Android) herunter.
Öffnen Sie die Datei Lesson_44_Bluetooth.ino im Verzeichnis universal-maker-sensor-kit\esp32\Lesson_44_Bluetooth oder kopieren Sie den Code in die Arduino IDE.

Um UUID-Konflikte zu vermeiden, wird empfohlen, drei neue UUIDs zufällig mit dem Online-UUID-Generator zu generieren und sie in die folgenden Codezeilen einzufügen.

#define SERVICE_UUID           "your_service_uuid_here"
#define CHARACTERISTIC_UUID_RX "your_rx_characteristic_uuid_here"
#define CHARACTERISTIC_UUID_TX "your_tx_characteristic_uuid_here"

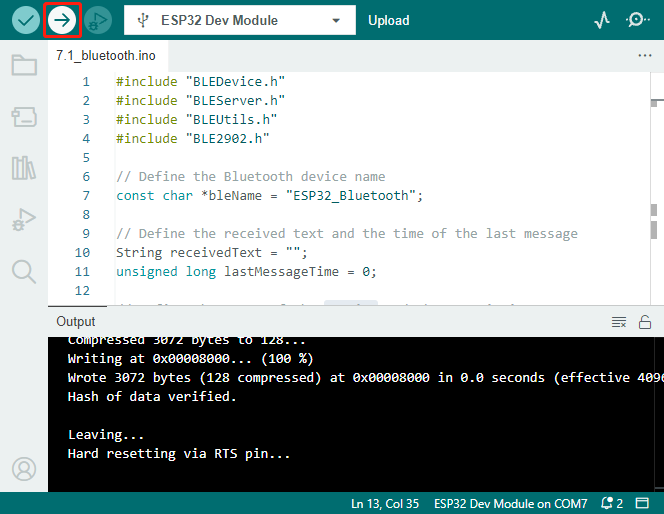

Wählen Sie das richtige Board und den richtigen Port aus und klicken Sie dann auf die Schaltfläche Upload.

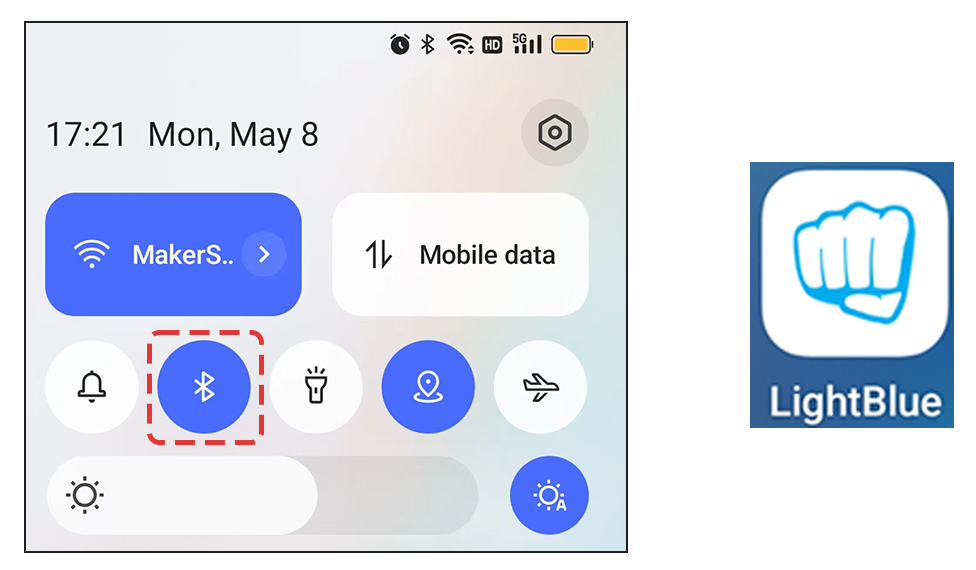

Nachdem der Code erfolgreich hochgeladen wurde, schalten Sie Bluetooth auf Ihrem Mobilgerät ein und öffnen Sie die LightBlue-App.
Auf der Scan-Seite finden Sie ESP32-Bluetooth und klicken Sie auf VERBINDEN. Wenn es nicht angezeigt wird, versuchen Sie, die Seite ein paar Mal zu aktualisieren. Wenn „Mit Gerät verbunden!“ erscheint, ist die Bluetooth-Verbindung erfolgreich. Scrollen Sie nach unten, um die drei im Code festgelegten UUIDs zu sehen.
Klicken Sie auf die Empfangen UUID. Wählen Sie das passende Datenformat im Feld rechts neben Datenformat aus, wie „HEX“ für Hexadezimal, „UTF-8 String“ für Zeichen oder „Binär“ für Binär, usw. Klicken Sie dann auf ABONNIEREN.

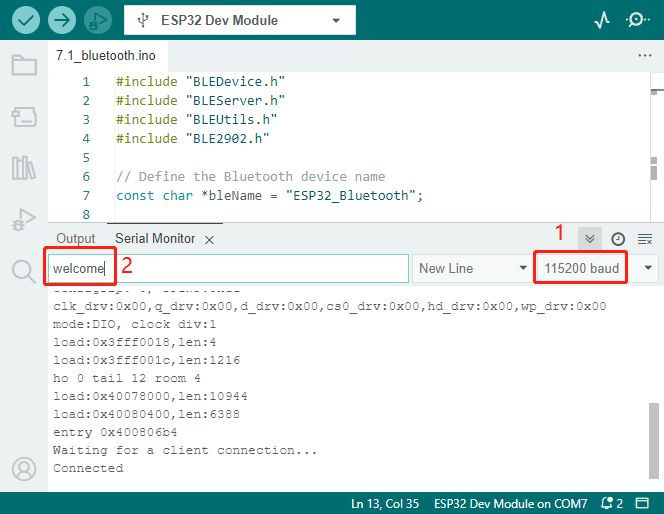

Gehen Sie zurück zur Arduino IDE, öffnen Sie den Serial Monitor, stellen Sie die Baudrate auf 115200 ein, geben Sie „welcome“ ein und drücken Sie Enter.
Sie sollten nun die Nachricht „welcome“ in der LightBlue-App sehen.

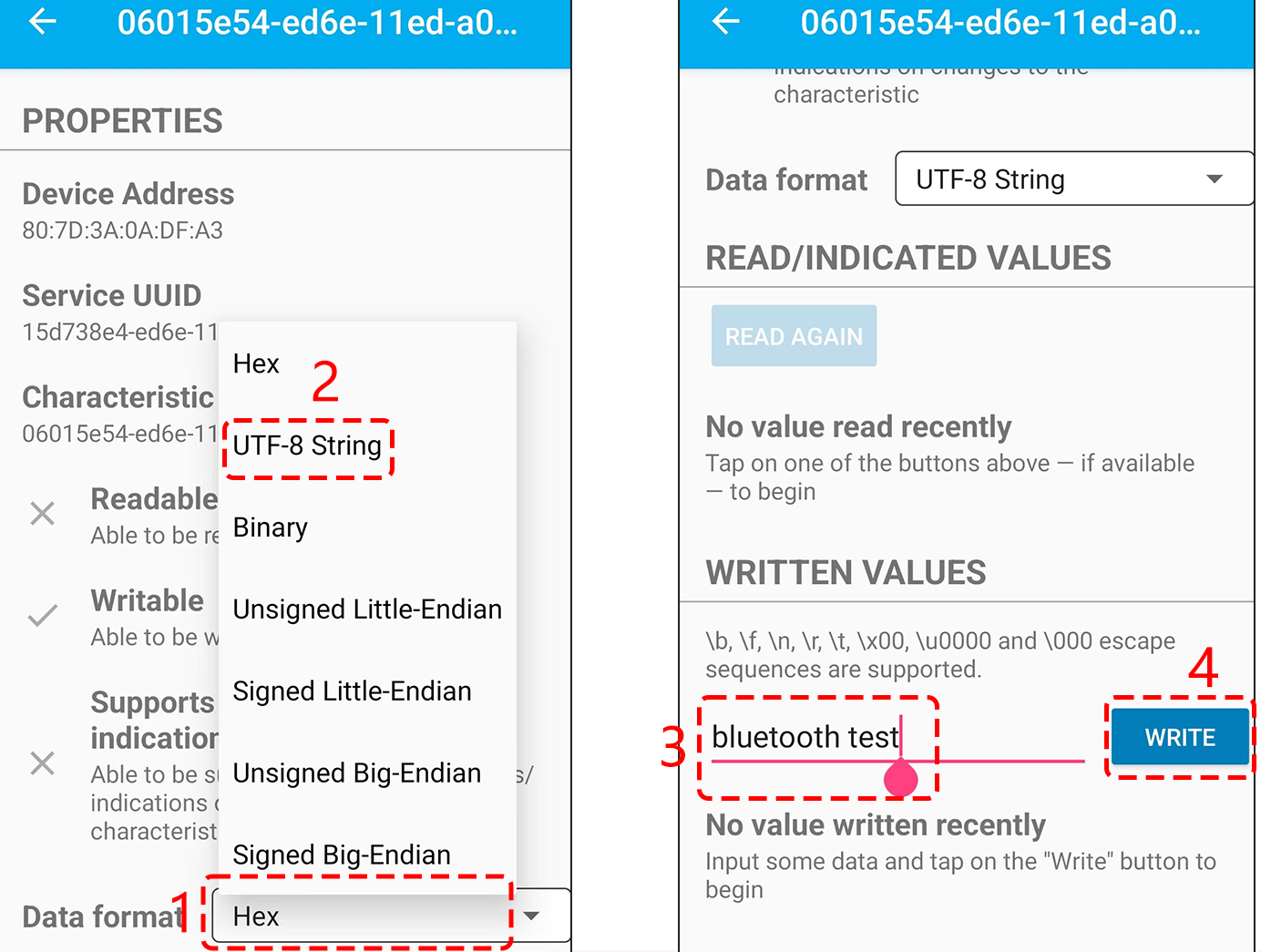

Um Informationen vom Mobilgerät an den Serial Monitor zu senden, klicken Sie auf die Sende-UUID, stellen Sie das Datenformat auf „UTF-8 String“ ein und schreiben Sie eine Nachricht.

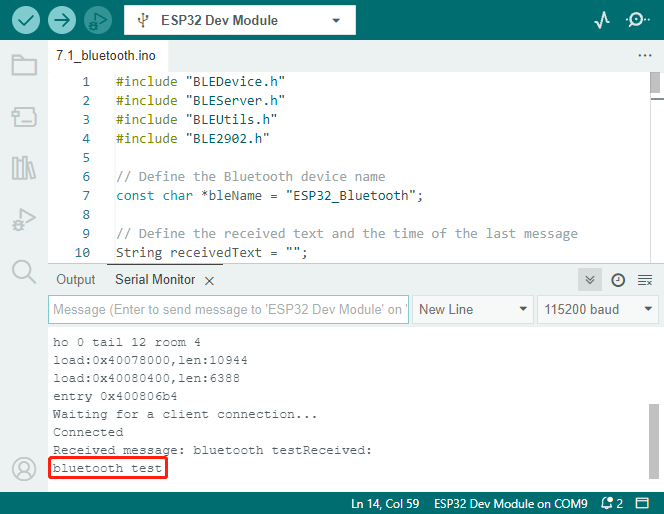

Sie sollten die Nachricht im Serial Monitor sehen.

Wie funktioniert das?

Dieser Arduino-Code ist für den ESP32-Mikrocontroller geschrieben und richtet ihn für die Kommunikation mit einem Bluetooth Low Energy (BLE)-Gerät ein.

Hier ist eine kurze Zusammenfassung des Codes:

Notwendige Bibliotheken einbinden: Der Code beginnt mit dem Einbinden der notwendigen Bibliotheken für die Arbeit mit Bluetooth Low Energy (BLE) auf dem ESP32.
#include "BLEDevice.h" #include "BLEServer.h" #include "BLEUtils.h" #include "BLE2902.h"

Globale Variablen: Der Code definiert eine Reihe von globalen Variablen, einschließlich des Bluetooth-Gerätenamens (bleName), Variablen zur Verfolgung des empfangenen Textes und der Zeit der letzten Nachricht, UUIDs für den Dienst und die Charakteristiken sowie ein BLECharacteristic-Objekt (pCharacteristic).

// Define the Bluetooth device name
const char *bleName = "ESP32_Bluetooth";

// Define the received text and the time of the last message
String receivedText = "";
unsigned long lastMessageTime = 0;

// Define the UUIDs of the service and characteristics
#define SERVICE_UUID           "your_service_uuid_here"
#define CHARACTERISTIC_UUID_RX "your_rx_characteristic_uuid_here"
#define CHARACTERISTIC_UUID_TX "your_tx_characteristic_uuid_here"

// Define the Bluetooth characteristic
BLECharacteristic *pCharacteristic;

Setup: In der Funktion setup() wird der serielle Port mit einer Baudrate von 115200 initialisiert und die Funktion setupBLE() aufgerufen, um das Bluetooth BLE einzurichten.
void setup() { Serial.begin(115200); // Initialize the serial port setupBLE(); // Initialize the Bluetooth BLE }

Hauptschleife: In der Funktion loop() wird, wenn ein String über BLE empfangen wurde (d.h. receivedText nicht leer ist) und mindestens eine Sekunde seit der letzten Nachricht vergangen ist, der empfangene String im seriellen Monitor ausgegeben, der Charakteristikwert auf den empfangenen String gesetzt, eine Benachrichtigung gesendet und der empfangene String gelöscht. Wenn Daten auf dem seriellen Port verfügbar sind, wird der String bis zum Zeilenumbruch gelesen, der Charakteristikwert auf diesen String gesetzt und eine Benachrichtigung gesendet.

void loop() {
    // When the received text is not empty and the time since the last message is over 1 second
    // Send a notification and print the received text
    if (receivedText.length() > 0 && millis() - lastMessageTime > 1000) {
        Serial.print("Received message: ");
        Serial.println(receivedText);
        pCharacteristic->setValue(receivedText.c_str());
        pCharacteristic->notify();
        receivedText = "";
    }

    // Read data from the serial port and send it to BLE characteristic
    if (Serial.available() > 0) {
        String str = Serial.readStringUntil('\n');
        const char *newValue = str.c_str();
        pCharacteristic->setValue(newValue);
        pCharacteristic->notify();
    }
}

Callbacks: Zwei Callback-Klassen (MyServerCallbacks und MyCharacteristicCallbacks) werden definiert, um Ereignisse im Zusammenhang mit der Bluetooth-Kommunikation zu behandeln. MyServerCallbacks wird verwendet, um Ereignisse im Zusammenhang mit dem Verbindungsstatus (verbunden oder getrennt) des BLE-Servers zu behandeln. MyCharacteristicCallbacks wird verwendet, um Schreibereignisse auf der BLE-Charakteristik zu behandeln, d.h. wenn ein verbundenes Gerät einen String über BLE an den ESP32 sendet, wird dieser erfasst und in receivedText gespeichert, und die aktuelle Zeit wird in lastMessageTime aufgezeichnet.

// Define the BLE server callbacks
class MyServerCallbacks : public BLEServerCallbacks {
    // Print the connection message when a client is connected
    void onConnect(BLEServer *pServer) {
    Serial.println("Connected");
    }
    // Print the disconnection message when a client is disconnected
    void onDisconnect(BLEServer *pServer) {
    Serial.println("Disconnected");
    }
};

// Define the BLE characteristic callbacks
class MyCharacteristicCallbacks : public BLECharacteristicCallbacks {
    void onWrite(BLECharacteristic *pCharacteristic) {
        // When data is received, get the data and save it to receivedText, and record the time
        std::string value = pCharacteristic->getValue();
        receivedText = String(value.c_str());
        lastMessageTime = millis();
        Serial.print("Received: ");
        Serial.println(receivedText);
    }
};

BLE Einrichten: In der Funktion setupBLE() werden das BLE-Gerät und der Server initialisiert, die Server-Callbacks gesetzt, der BLE-Service mit der definierten UUID erstellt, Charakteristiken zum Senden von Benachrichtigungen und zum Empfangen von Daten erstellt und dem Service hinzugefügt sowie die Charakteristik-Callbacks gesetzt. Schließlich wird der Service gestartet und der Server beginnt mit dem Werben.

// Initialize the Bluetooth BLE
void setupBLE() {
    BLEDevice::init(bleName);                        // Initialize the BLE device
    BLEServer *pServer = BLEDevice::createServer();  // Create the BLE server
    // Print the error message if the BLE server creation fails
    if (pServer == nullptr) {
        Serial.println("Error creating BLE server");
        return;
    }
    pServer->setCallbacks(new MyServerCallbacks());  // Set the BLE server callbacks

    // Create the BLE service
    BLEService *pService = pServer->createService(SERVICE_UUID);
    // Print the error message if the BLE service creation fails
    if (pService == nullptr) {
        Serial.println("Error creating BLE service");
        return;
    }
    // Create the BLE characteristic for sending notifications
    pCharacteristic = pService->createCharacteristic(CHARACTERISTIC_UUID_TX, BLECharacteristic::PROPERTY_NOTIFY);
    pCharacteristic->addDecodeor(new BLE2902());  // Add the decodeor
    // Create the BLE characteristic for receiving data
    BLECharacteristic *pCharacteristicRX = pService->createCharacteristic(CHARACTERISTIC_UUID_RX, BLECharacteristic::PROPERTY_WRITE);
    pCharacteristicRX->setCallbacks(new MyCharacteristicCallbacks());  // Set the BLE characteristic callbacks
    pService->start();                                                 // Start the BLE service
    pServer->getAdvertising()->start();                                // Start advertising
    Serial.println("Waiting for a client connection...");              // Wait for a client connection
}

Bitte beachten Sie, dass dieser Code eine bidirektionale Kommunikation ermöglicht - er kann Daten über BLE senden und empfangen. Um jedoch mit spezifischer Hardware wie dem Ein- und Ausschalten einer LED zu interagieren, sollte zusätzlicher Code hinzugefügt werden, um die empfangenen Zeichenfolgen zu verarbeiten und entsprechend zu handeln.
