7.2 Controllo LED RGB via Bluetooth¶

Questo progetto è un’estensione di un progetto precedente (7.1 Bluetooth), aggiungendo configurazioni per LED RGB e comandi personalizzati come «led_off», «red», «green», ecc. Questi comandi permettono di controllare il LED RGB inviando comandi da un dispositivo mobile utilizzando LightBlue.

Componenti necessari

In questo progetto, avremo bisogno dei seguenti componenti.

È sicuramente conveniente acquistare un kit completo, ecco il link:

Nome	ELEMENTI IN QUESTO KIT	LINK
ESP32 Starter Kit	320+	ESP32 Starter Kit

Puoi anche acquistarli separatamente dai link sottostanti.

INTRODUZIONE AI COMPONENTI	LINK PER L’ACQUISTO
ESP32 Scheda	ACQUISTA
Estensione Fotocamera ESP32	ACQUISTA
Breadboard	ACQUISTA
Cavi Jumper	ACQUISTA
Resistore	ACQUISTA
LED RGB	ACQUISTA

Passaggi Operativi

Costruisci il circuito.

Il LED RGB ha 4 pin: il pin lungo è il catodo comune, che di solito è collegato a GND; il pin a sinistra accanto al pin più lungo è Rosso; e i due pin a destra sono Verde e Blu.
Apri il file 7.2_bluetooth_rgb_led.ino che si trova nella directory esp32-starter-kit-main\c\codes\7.2_bluetooth_rgb_led o copia il codice nell’IDE di Arduino.
Per evitare conflitti di UUID, si consiglia di generare casualmente tre nuovi UUID utilizzando il Online UUID Generator fornito dal Bluetooth SIG, e di inserirli nelle seguenti righe di codice.
Nota

Se hai già generato tre nuovi UUID nel progetto 7.1 Bluetooth, puoi continuare a utilizzarli.
#define SERVICE_UUID "your_service_uuid_here" #define CHARACTERISTIC_UUID_RX "your_rx_characteristic_uuid_here" #define CHARACTERISTIC_UUID_TX "your_tx_characteristic_uuid_here"
Seleziona la scheda e la porta corrette, quindi clicca sul pulsante Carica.
Dopo che il codice è stato caricato con successo, attiva il Bluetooth sul tuo dispositivo mobile e apri l’app LightBlue.
Nella pagina Scan, trova ESP32-Bluetooth e clicca su CONNECT. Se non lo vedi, prova a ricaricare la pagina alcune volte. Quando appare «Connected to device!», la connessione Bluetooth è avvenuta con successo. Scorri verso il basso per vedere i tre UUID impostati nel codice.

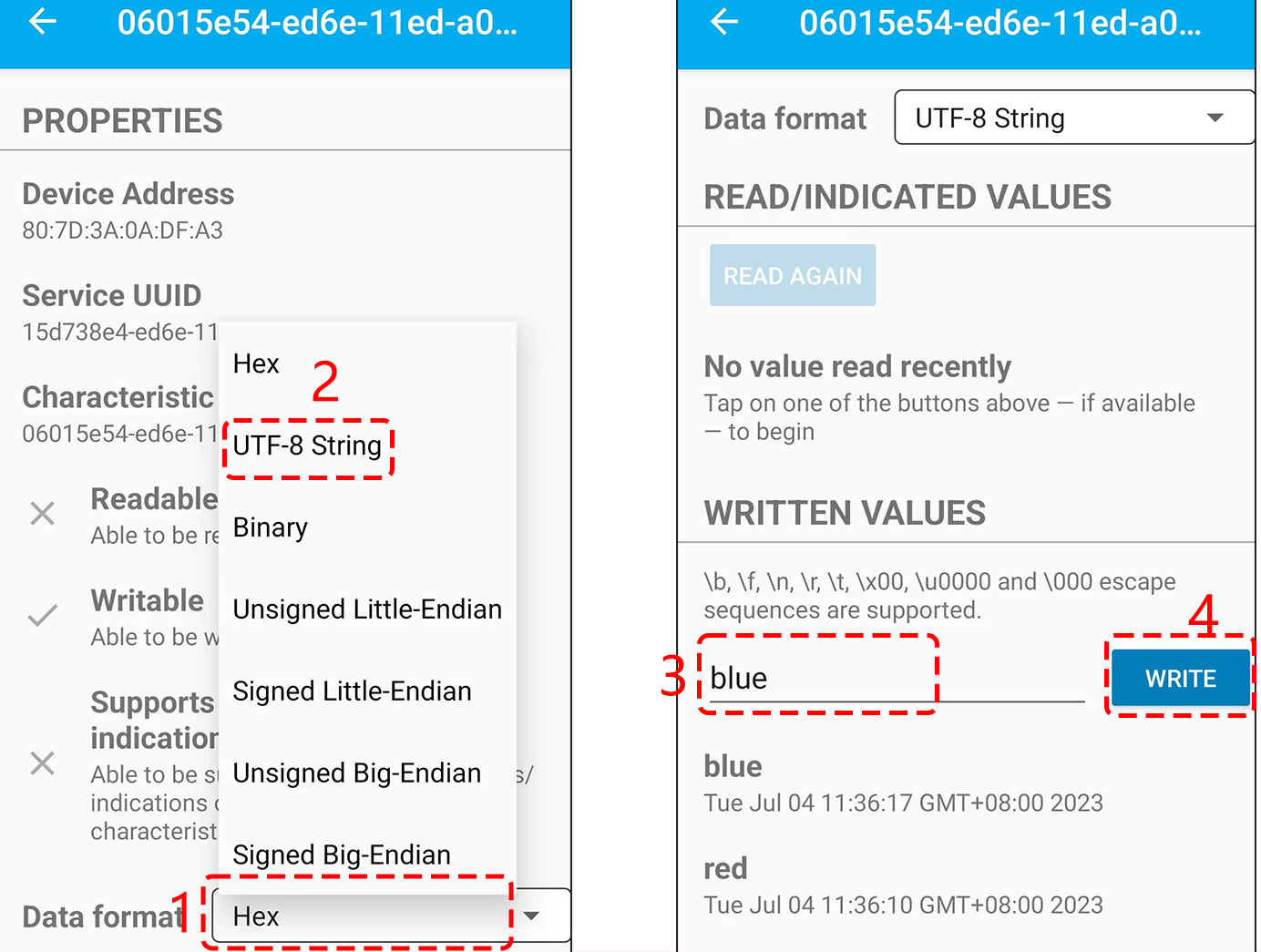

Tocca l’UUID Send, poi imposta il formato dati su «UTF-8 String». Ora puoi scrivere questi comandi: «led_off», «red», «green», «blue», «yellow» e «purple» per vedere se il LED RGB risponde a queste istruzioni.

Come funziona?

Questo codice è un’estensione di un progetto precedente (7.1 Bluetooth), aggiungendo configurazioni per LED RGB e comandi personalizzati come «led_off», «red», «green», ecc. Questi comandi permettono di controllare il LED RGB inviando comandi da un dispositivo mobile utilizzando LightBlue.

Vediamo il codice passo dopo passo:

Aggiungi nuove variabili globali per i pin del LED RGB, i canali PWM, la frequenza e la risoluzione.

...

// Definisci i pin del LED RGB
const int redPin = 27;
const int greenPin = 26;
const int bluePin = 25;

...

All’interno della funzione setup(), i canali PWM vengono inizializzati con la frequenza e la risoluzione predefinite. I pin del LED RGB vengono poi collegati ai rispettivi canali PWM.

void setup() {
    ...

    ledcAttach(redPin, freq, resolution);
    ledcAttach(greenPin, freq, resolution);
    ledcAttach(bluePin, freq, resolution);
}

Modifica il metodo onWrite nella classe MyCharacteristicCallbacks. Questa funzione ascolta i dati provenienti dalla connessione Bluetooth. In base alla stringa ricevuta (come "led_off", "red", "green", ecc.), controlla il LED RGB.

// Definisci i callback della caratteristica BLE
class MyCharacteristicCallbacks : public BLECharacteristicCallbacks {
    void onWrite(BLECharacteristic *pCharacteristic) {
        std::string value = std::string(pCharacteristic->getValue().c_str());
        if (value == "led_off") {
            setColor(0, 0, 0); // spegne il LED RGB
            Serial.println("RGB LED spento");
        } else if (value == "red") {
            setColor(255, 0, 0); // Rosso
            Serial.println("red");
        }
        else if (value == "green") {
            setColor(0, 255, 0); // Verde
            Serial.println("green");
        }
        else if (value == "blue") {
            setColor(0, 0, 255); // Blu
            Serial.println("blue");
        }
        else if (value == "yellow") {
            setColor(255, 150, 0); // Giallo
            Serial.println("yellow");
        }
        else if (value == "purple") {
            setColor(80, 0, 80); // Viola
            Serial.println("purple");
        }
    }
};

Infine, viene aggiunta una funzione per impostare il colore del LED RGB.

void setColor(int red, int green, int blue) {
    // Per i LED RGB a catodo comune, usa 255 meno il valore del colore
    ledcWrite(redPin, red);
    ledcWrite(greenPin, green);
    ledcWrite(bluePin, blue);
}

In sintesi, questo script abilita un modello di interazione di controllo remoto, dove l’ESP32 opera come server Bluetooth Low Energy (BLE).

Il client BLE connesso (come uno smartphone) può inviare comandi sotto forma di stringhe per cambiare il colore di un LED RGB. L’ESP32 fornisce anche un feedback al client inviando indietro la stringa ricevuta, permettendo al client di sapere quale operazione è stata eseguita.
