Cavi Jumper

I cavi che collegano due terminali sono chiamati cavi jumper. Esistono vari tipi di cavi jumper. Qui ci concentriamo su quelli utilizzati nel breadboard. Tra l’altro, vengono utilizzati per trasferire segnali elettrici da qualsiasi punto del breadboard ai pin di ingresso/uscita di un microcontrollore.

I cavi jumper vengono fissati inserendo i loro «connettori terminali» negli slot previsti nel breadboard, sotto la cui superficie ci sono alcune serie di piastre parallele che collegano gli slot in gruppi di righe o colonne, a seconda dell’area. I «connettori terminali» vengono inseriti nel breadboard, senza bisogno di saldature, negli slot specifici che devono essere collegati nel prototipo.

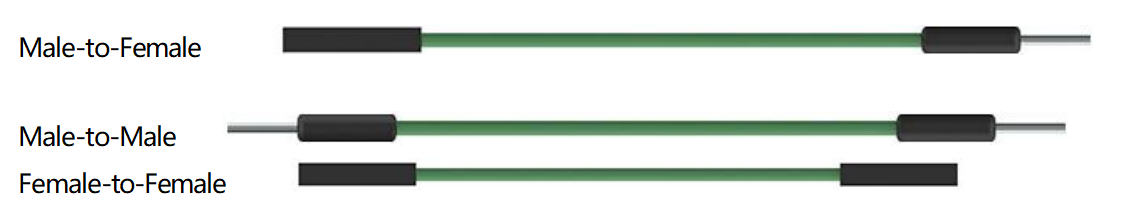

Esistono tre tipi di cavi jumper: Femmina-Femmina, Maschio-Maschio e Maschio-Femmina. Il motivo per cui lo chiamiamo Maschio-Femmina è perché ha l’estremità sporgente da un lato e un’estremità incassata femmina dall’altro. Maschio-Maschio significa che entrambe le estremità sono maschio e Femmina-Femmina significa che entrambe le estremità sono femmina.

../_images/image414.png

Più di un tipo di questi cavi può essere utilizzato in un progetto. Il colore dei cavi jumper è diverso, ma ciò non significa che la loro funzione sia diversa; è solo progettato in questo modo per identificare meglio il collegamento tra ciascun circuito.
