5.11 Controlla il Joystick

Se giochi molto ai videogiochi, dovresti essere molto familiare con il joystick. Viene solitamente utilizzato per muovere il personaggio, ruotare lo schermo, ecc.

Il principio alla base del funzionamento del joystick, che permette al computer di leggere le nostre azioni, è molto semplice. Può essere considerato come costituito da due potenziometri perpendicolari tra loro. Questi due potenziometri misurano il valore analogico del joystick verticalmente e orizzontalmente, risultando in un valore (x,y) in un sistema di coordinate rettangolari piane.

Il joystick di questo kit ha anche un input digitale, che si attiva quando il joystick viene premuto.

Componenti Necessari

In questo progetto, avremo bisogno dei seguenti componenti.

È sicuramente conveniente acquistare un kit completo, ecco il link:

Nome

ELEMENTI IN QUESTO KIT

LINK

ESP32 Starter Kit

320+

ESP32 Starter Kit

Puoi anche acquistarli separatamente dai link sottostanti.

INTRODUZIONE AI COMPONENTI

LINK PER L’ACQUISTO

ESP32 Scheda

ACQUISTA

Estensione Fotocamera ESP32

ACQUISTA

Cavi Jumper

ACQUISTA

Modulo Joystick

ACQUISTA

  • Pin Disponibili

    Ecco un elenco di pin disponibili sulla scheda ESP32 per questo progetto.

    Per Ingresso Analogico

    IO14, IO25, I35, I34, I39, I36

    Per Ingresso Digitale

    IO13, IO12, IO14, IO27, IO26, IO25, IO33, IO15, IO2, IO0, IO4, IO5, IO18, IO19, IO21, IO22, IO23

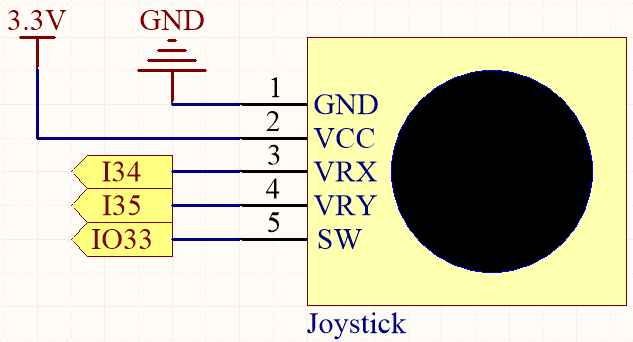

Schema Elettrico

../../_images/circuit_5.11_joystick.png

Il pin SW (asse Z) è collegato a IO33, che ha una resistenza pull-up integrata da 4,7K. Pertanto, quando il pulsante SW non è premuto, emetterà un livello alto. Quando il pulsante viene premuto, emetterà un livello basso.

I34 e I35 cambieranno i loro valori man mano che manipoli il joystick. Il range dei valori è da 0 a 4095.

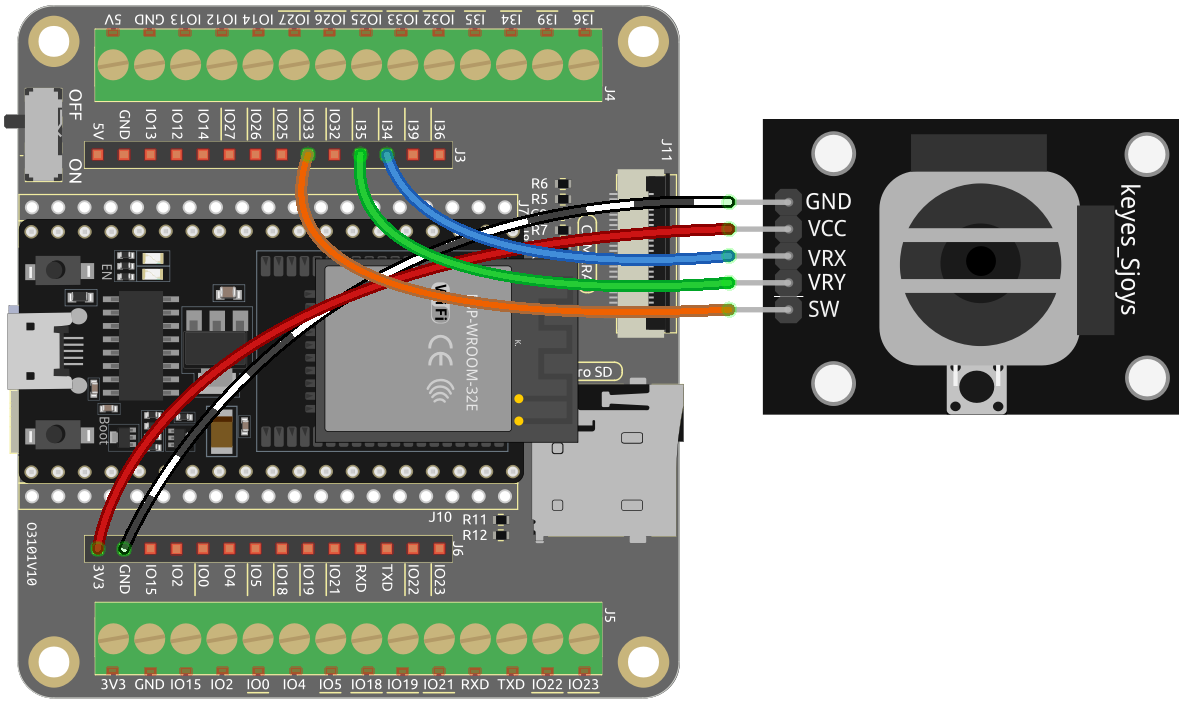

Cablaggio

../../_images/5.11_joystick_bb.png

Codice

Nota

  • Apri il file 5.11_joystick.ino nel percorso esp32-starter-kit-main\c\codes\5.11_joystick.

  • Dopo aver selezionato la scheda (ESP32 Dev Module) e la porta appropriata, fai clic sul pulsante Upload.

  • Vedi sempre «COMxx sconosciuto»?

Apri il monitor seriale dopo che il codice è stato caricato con successo per vedere i valori x,y,z del joystick.

Ricorda di impostare la velocità di comunicazione seriale a 115200 baud.

  • I valori degli assi x e y sono valori analogici che variano da 0 a 4095.

  • L’asse Z è un valore digitale con uno stato di 1 o 0 (quando premuto, è 0).
