Resistore¶
Il resistore è un componente elettronico che può limitare la corrente in un circuito. Un resistore fisso è un tipo di resistore la cui resistenza non può essere modificata, mentre quella di un potenziometro o di un resistore variabile può essere regolata.
Di seguito sono riportati due simboli circuitali generalmente utilizzati per i resistori. Di solito, il valore della resistenza è indicato su di essi. Quindi, se vedi questi simboli in un circuito, rappresentano un resistore.
Ω è l’unità di misura della resistenza e le unità più grandi includono KΩ, MΩ, ecc. Il loro rapporto può essere mostrato come segue: 1 MΩ=1000 KΩ, 1 KΩ = 1000 Ω. Normalmente, il valore della resistenza è indicato su di esso.
Quando si utilizza un resistore, è necessario conoscerne prima la resistenza. Ecco due metodi: puoi osservare le bande sul resistore o utilizzare un multimetro per misurare la resistenza. Si consiglia di utilizzare il primo metodo poiché è più comodo e veloce.

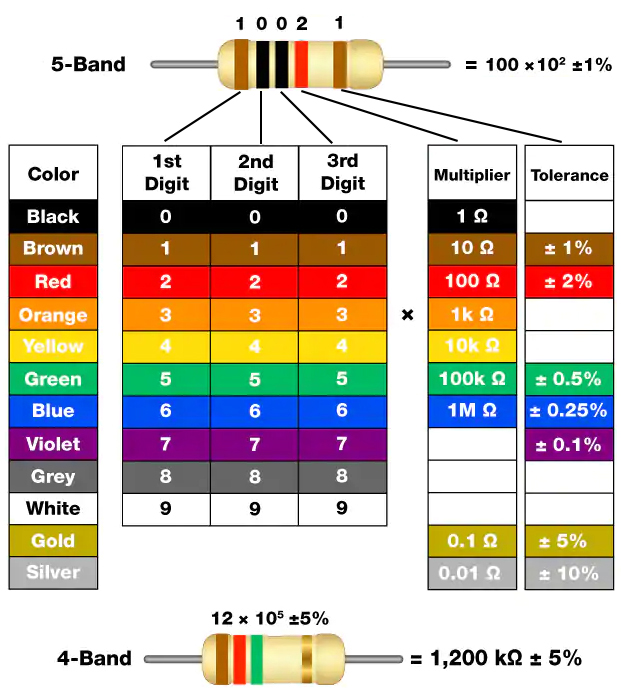

Come mostrato nella tabella, ogni colore rappresenta un numero.
Nero |
Marrone |
Rosso |
Arancione |
Giallo |
Verde |
Blu |
Viola |
Grigio |
Bianco |
Oro |
Argento |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
0.1 |
0.01 |
I resistori a 4 e 5 bande sono quelli più frequentemente utilizzati, con 4 e 5 bande cromatiche.
Normalmente, quando si ottiene un resistore, potrebbe essere difficile decidere da quale estremità iniziare a leggere il colore. Il suggerimento è che lo spazio tra la 4ª e la 5ª banda sarà relativamente più grande.
Pertanto, puoi osservare lo spazio tra le due bande cromatiche a un’estremità del resistore; se è più grande di qualsiasi altro spazio tra le bande, puoi leggere dal lato opposto.

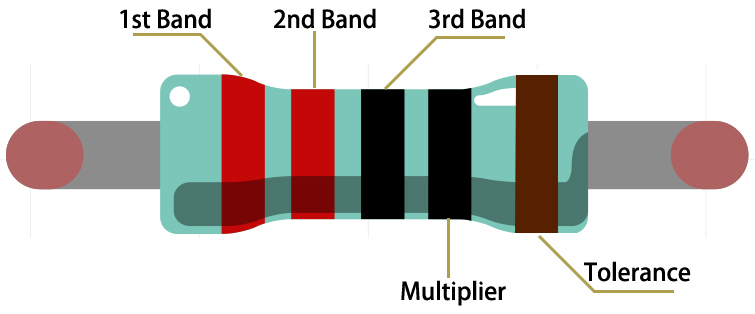

Vediamo come leggere il valore di resistenza di un resistore a 5 bande come mostrato di seguito.
Per questo resistore, la resistenza dovrebbe essere letta da sinistra a destra. Il valore dovrebbe essere nel formato: 1ª Banda 2ª Banda 3ª Banda x 10^Moltiplicatore (Ω) e l’errore consentito è ±Tolleranza%. Quindi il valore di resistenza di questo resistore è 2(rosso) 2(rosso) 0(nero) x 10^0(nero) Ω = 220 Ω, e l’errore consentito è ± 1% (marrone).
Resistenza |
Banda di Colore |
|---|---|
10Ω |
marrone nero nero argento marrone |
100Ω |
marrone nero nero nero marrone |
220Ω |
rosso rosso nero nero marrone |
330Ω |
arancione arancione nero nero marrone |
1kΩ |
marrone nero nero marrone marrone |
2kΩ |
rosso nero nero marrone marrone |
5.1kΩ |
verde marrone nero marrone marrone |
10kΩ |
marrone nero nero rosso marrone |
100kΩ |
marrone nero nero arancione marrone |
1MΩ |
marrone nero nero verde marrone |
Puoi saperne di più sui resistori su Wiki: Resistor - Wikipedia.
