LED RGB

../_images/rgb_led.png

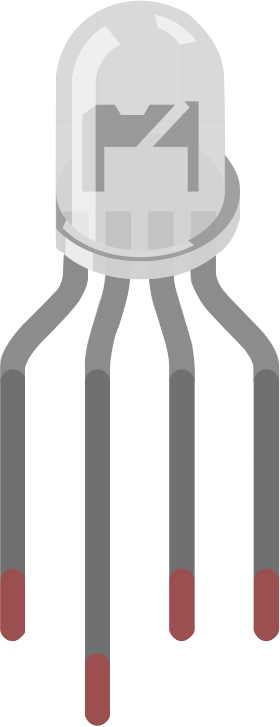

I LED RGB emettono luce in vari colori. Un LED RGB racchiude tre LED di colore rosso, verde e blu in un involucro di plastica trasparente o semitrasparente. Può mostrare vari colori modificando la tensione di ingresso dei tre pin e sovrapponendoli, il che, secondo le statistiche, può creare 16.777.216 colori diversi.

Caratteristiche

  • Colore: Tri-Color (Rosso/Verde/Blu)

  • Catodo Comune

  • Lente Tonda Chiara da 5mm

  • Tensione Diretta: Rosso: DC 2.0 - 2.2V; Blu&Verde: DC 3.0 - 3.2V (IF=20mA)

  • 0.06 Watt DIP RGB LED

  • Luminosità Aumentata Fino al +20%

  • Angolo di Visione: 30°

Anodo Comune e Catodo Comune

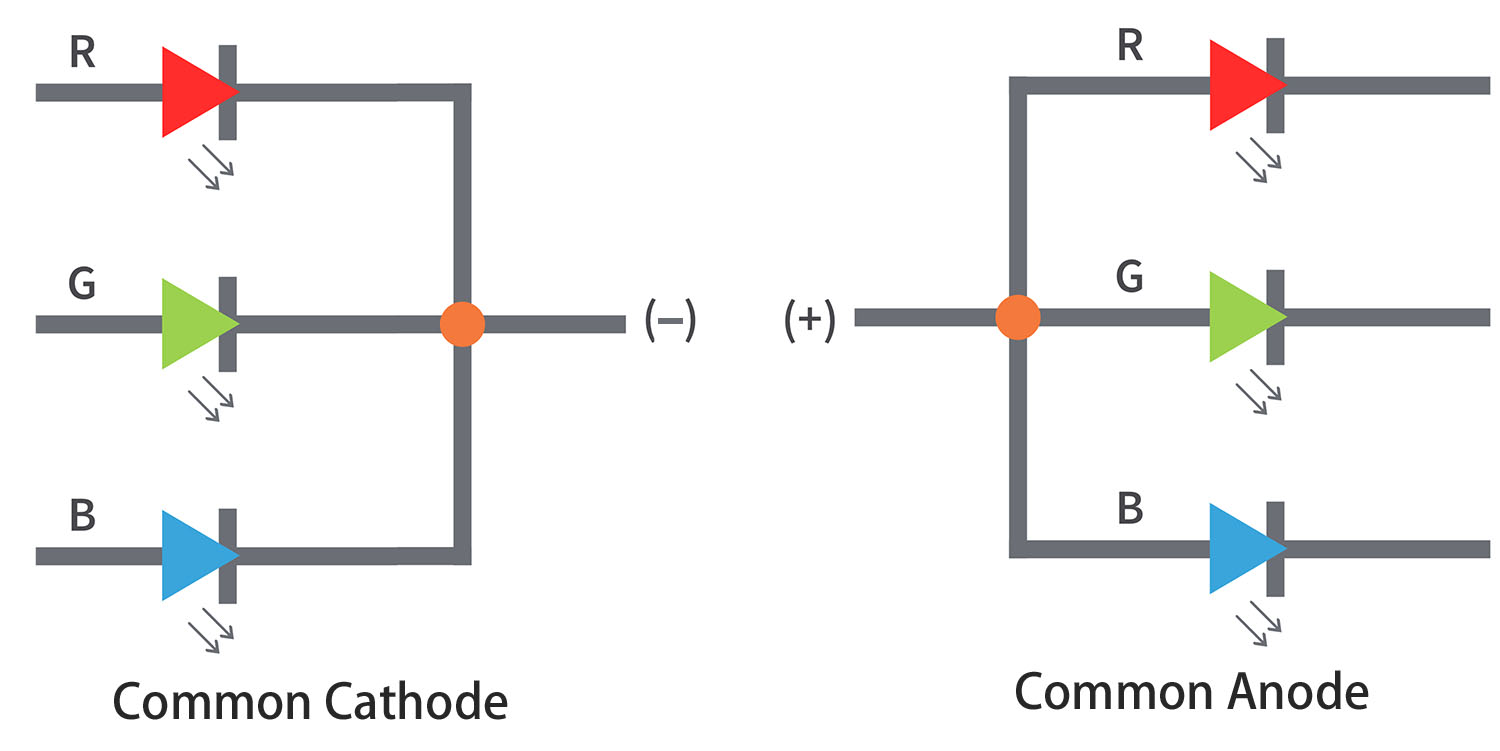

I LED RGB possono essere classificati in LED ad anodo comune e a catodo comune.

  • In un LED RGB a catodo comune, tutti e tre i LED condividono una connessione negativa (catodo).

  • In un LED RGB ad anodo comune, i tre LED condividono una connessione positiva (anodo).

../_images/rgb_cc_ca.jpg

Nota

Utilizziamo il tipo a catodo comune.

Pin del LED RGB

Un LED RGB ha 4 pin: il più lungo è il GND; gli altri sono Rosso, Verde e Blu. Posiziona i LED RGB come mostrato, in modo che il terminale più lungo sia il secondo da sinistra. Quindi, i pin del LED RGB dovrebbero essere Rosso, GND, Verde e Blu.

../_images/rgb_pin.jpg

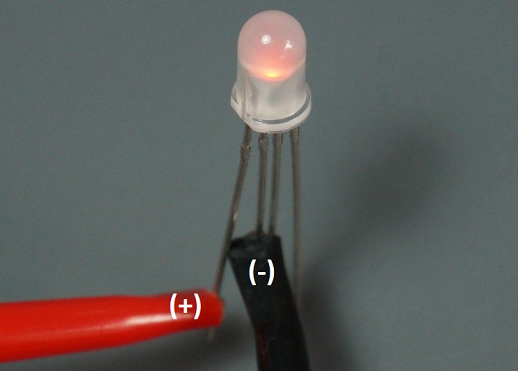

Puoi anche utilizzare il multimetro impostato in modalità di test del diodo e quindi collegarlo come mostrato di seguito per misurare il colore di ciascun pin.

../_images/rgb_test.png

Miscelare i colori

Per generare altri colori, puoi combinare i tre colori a diverse intensità. Per regolare l’intensità di ciascun LED, puoi utilizzare un segnale PWM.

Poiché i LED sono così vicini tra loro, i nostri occhi vedono il risultato della combinazione dei colori piuttosto che i tre colori singolarmente.

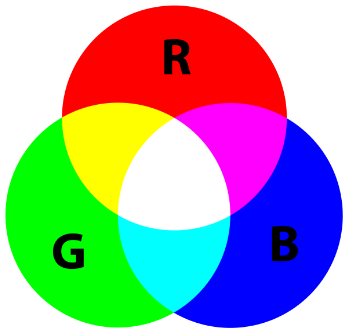

Guarda la tabella qui sotto per vedere come vengono combinati i colori. Ti darà un’idea di come funziona la tabella di miscelazione dei colori e di come vengono prodotti i colori diversi.

../_images/rgb_mix.png
