7.3 Lecteur audio Bluetooth

Le but de ce projet est de fournir une solution simple pour lire de l’audio depuis un appareil compatible Bluetooth en utilisant le DAC intégré de l’ESP32.

Le projet implique l’utilisation de la bibliothèque ESP32-A2DP pour recevoir les données audio d’un appareil Bluetooth. Les données audio reçues sont ensuite transmises au DAC interne de l’ESP32 en utilisant l’interface I2S. L’interface I2S est configurée pour fonctionner en mode maître, en mode transmission et en mode DAC intégré. Les données audio sont ensuite diffusées via le haut-parleur connecté au DAC.

Lors de l’utilisation du DAC interne de l’ESP32, il est important de noter que le niveau de tension de sortie est limité à 1,1V. Il est donc recommandé d’utiliser un amplificateur externe pour augmenter le niveau de tension de sortie au niveau souhaité. Il est également important de s’assurer que les données audio sont au bon format et au bon taux d’échantillonnage pour éviter toute distorsion ou bruit lors de la lecture.

Composants nécessaires

Pour ce projet, nous avons besoin des composants suivants.

Il est certainement pratique d’acheter un kit complet, voici le lien :

Nom	ÉLÉMENTS DANS CE KIT	LIEN
Kit de démarrage ESP32	320+	ESP32 Starter Kit

Vous pouvez également les acheter séparément aux liens ci-dessous.

INTRODUCTION DES COMPOSANTS	LIEN D’ACHAT
ESP32 carte	Acheter
Extension de caméra ESP32	ACHETER
Plaque d’essai	Acheter
Fils de connexion	Acheter
Résistance	Acheter
Module Amplificateur Audio et Haut-parleur	-

Étapes de fonctionnement

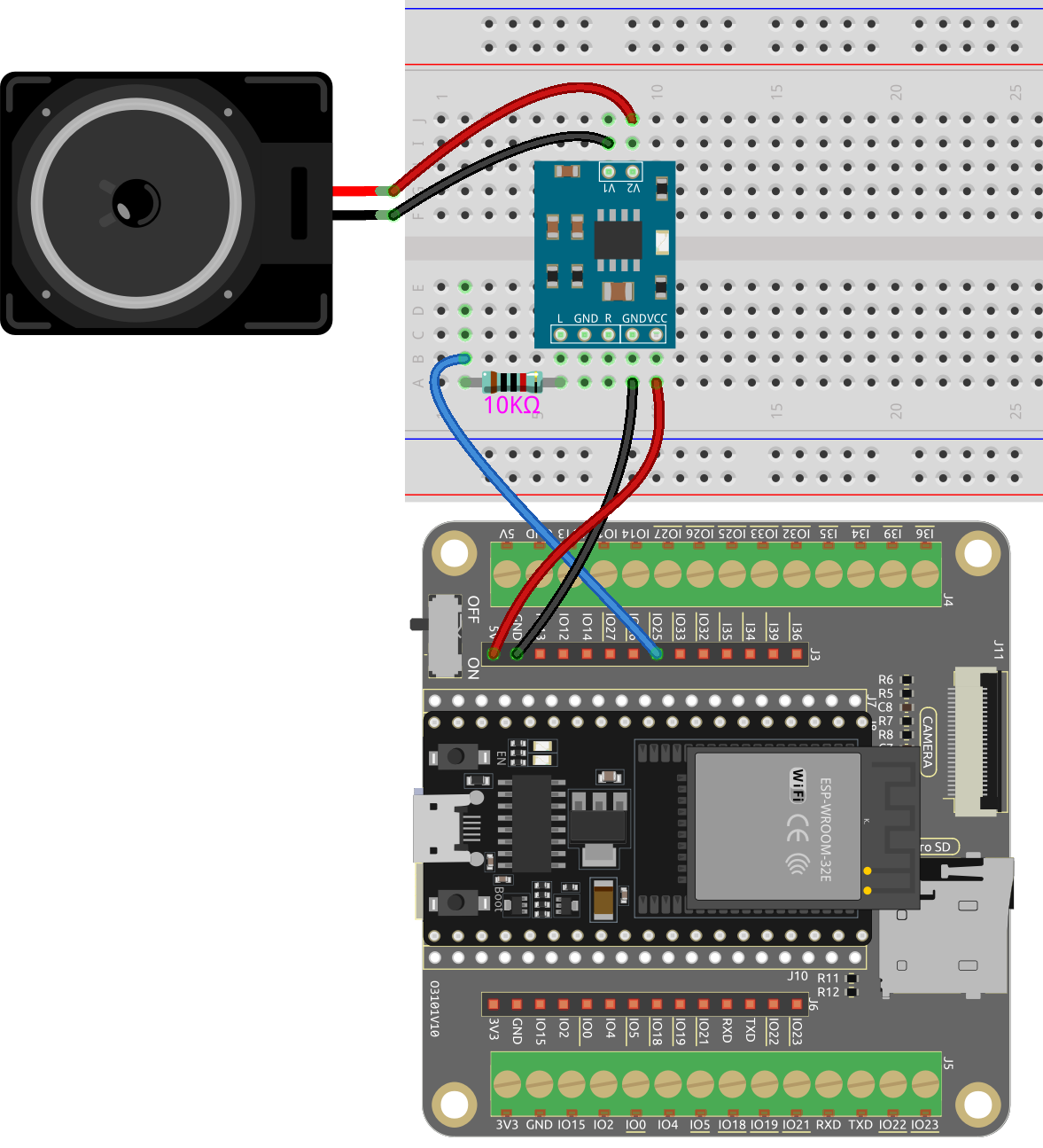

1. Construisez le circuit.

   Comme il s’agit d’un amplificateur mono, vous pouvez connecter IO25 à la broche L ou R du module amplificateur audio.

   La résistance de 10K est utilisée pour réduire le bruit haute fréquence et diminuer le volume audio. Elle forme un filtre passe-bas RC avec la capacité parasite du DAC et de l’amplificateur audio. Ce filtre diminue l’amplitude des signaux haute fréquence, réduisant efficacement le bruit haute fréquence. Ainsi, l’ajout de la résistance de 10K rend la musique plus douce et élimine les bruits indésirables haute fréquence.

   Si la musique de votre carte SD est déjà douce, vous pouvez retirer ou remplacer la résistance par une valeur plus petite.



2. Ouvrez le code.

   • Ouvrez le fichier 7.3_bluetooth_audio_player.ino sous le chemin esp32-starter-kit-main\c\codes\7.3_bluetooth_audio_player.

   • Après avoir sélectionné la carte (ESP32 Dev Module) et le port approprié, cliquez sur le bouton Téléverser.

   • Toujours afficher « Unknown COMxx » ?

   • La bibliothèque ESP32-A2DP est utilisée ici, reportez-vous à Installation manuelle pour un tutoriel d’installation.

   Avertissement

   Si vous utilisez une carte de développement ESP32 version 3.0.0 ou supérieure, vous pouvez rencontrer des erreurs lors du processus de compilation. Ce problème est généralement dû au fait que les versions plus récentes de la carte ne supportent plus la bibliothèque ESP32-A2DP. Pour exécuter correctement cet exemple, il est recommandé de rétrograder la version du firmware de votre carte ESP32 à 2.0.17. Après avoir terminé cet exemple, mettez à jour vers la dernière version.



3. Après avoir sélectionné la bonne carte et le bon port, cliquez sur le bouton Téléverser.

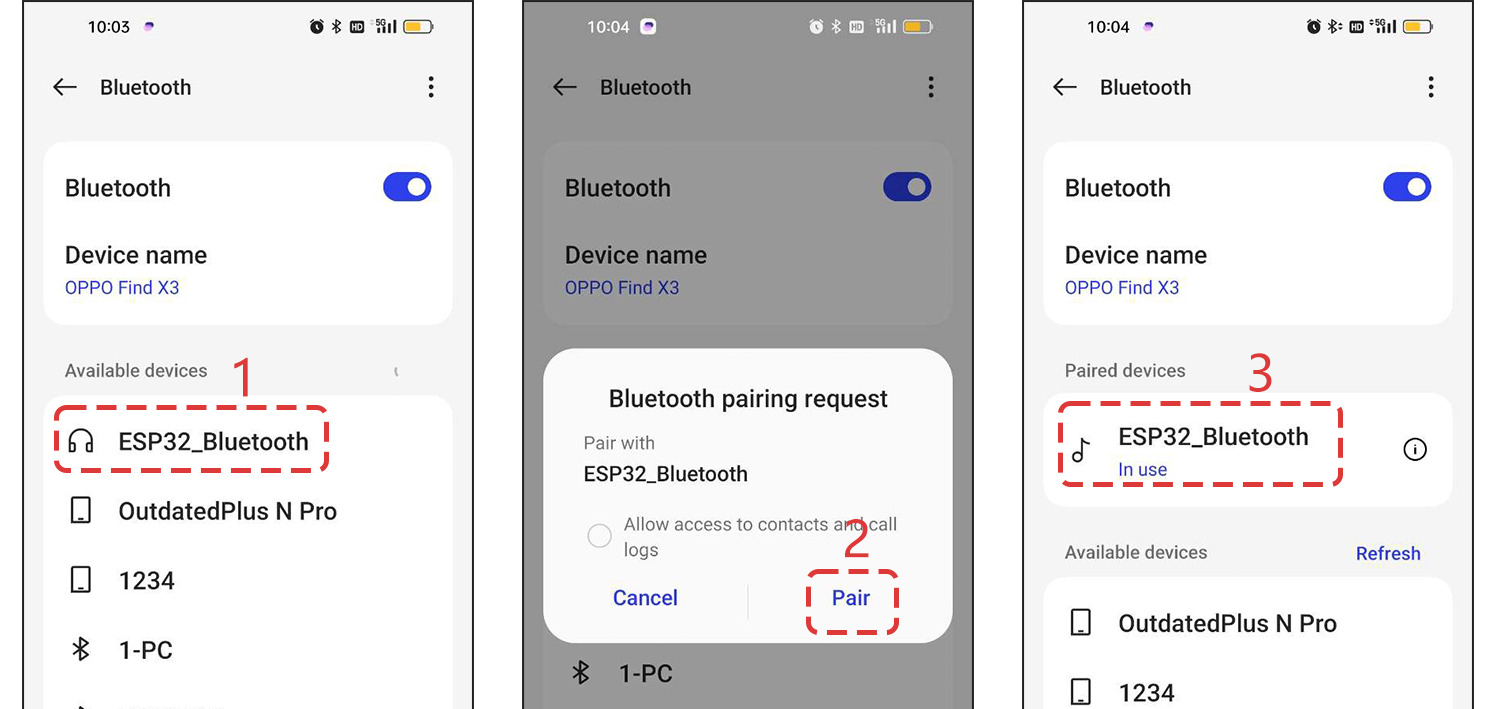

4. Une fois le code téléversé avec succès, allumez l’appareil compatible Bluetooth et recherchez les appareils disponibles, puis connectez-vous au ESP32_Bluetooth.



5. Lisez l’audio sur l’appareil et l’audio devrait être diffusé via le haut-parleur connecté à l’ESP32.

Explication du code

1. Le code commence par inclure la bibliothèque BluetoothA2DPSink.h, qui est utilisée pour recevoir les données audio de l’appareil Bluetooth. L’objet BluetoothA2DPSink est ensuite créé et configuré avec les paramètres de l’interface I2S.

   #include "BluetoothA2DPSink.h"

   BluetoothA2DPSink a2dp_sink;


2. Dans la fonction setup, le code initialise une struct i2s_config_t avec la configuration souhaitée pour l’interface I2S (Inter-IC Sound).

   void setup() {
   const i2s_config_t i2s_config = {
       .mode = (i2s_mode_t) (I2S_MODE_MASTER | I2S_MODE_TX | I2S_MODE_DAC_BUILT_IN),
       .sample_rate = 44100, // corrigé par les informations du Bluetooth
       .bits_per_sample = (i2s_bits_per_sample_t) 16, // le module DAC ne prendra que les 8 bits du MSB
       .channel_format =  I2S_CHANNEL_FMT_RIGHT_LEFT,
       .communication_format = (i2s_comm_format_t)I2S_COMM_FORMAT_STAND_MSB,
       .intr_alloc_flags = 0, // priorité d'interruption par défaut
       .dma_buf_count = 8,
       .dma_buf_len = 64,
       .use_apll = false
   };

   a2dp_sink.set_i2s_config(i2s_config);
   a2dp_sink.start("ESP32_Bluetooth");

   }


   • L’interface I2S est utilisée pour transférer des données audio numériques entre les appareils.

   • La configuration comprend le mode I2S, le taux d'échantillonnage, les bits par échantillon, le format de canal, le format de communication, les drapeaux d'allocation d'interruption, le nombre de tampons DMA, la longueur du tampon DMA, et s’il faut utiliser ou non l’APLL (Audio PLL).

   • La struct i2s_config_t est ensuite passée en argument à la fonction set_i2s_config de l’objet BluetoothA2DPSink pour configurer l’interface I2S pour la lecture audio.

   • La fonction start de l’objet BluetoothA2DPSink est appelée pour démarrer le récepteur audio Bluetooth et commencer à diffuser l’audio via le DAC intégré.
