2.5 Afficheur 7 Segments¶
Bienvenue dans ce projet fascinant ! Dans ce projet, nous explorerons le monde enchanteur de l’affichage des chiffres de 0 à 9 sur un afficheur à sept segments.
Imaginez déclencher ce projet et voir un petit écran compact briller de mille feux avec chaque chiffre de 0 à 9. C’est comme avoir un écran miniature qui affiche les chiffres de manière captivante. En contrôlant les broches de signal, vous pouvez changer facilement le chiffre affiché et créer divers effets engageants.
Grâce à des connexions de circuit simples et à la programmation, vous apprendrez à interagir avec l’afficheur à sept segments et à donner vie aux chiffres souhaités. Que ce soit un compteur, une horloge ou toute autre application intrigante, l’afficheur à sept segments sera votre compagnon fiable, ajoutant une touche de brillance à vos projets.
Composants nécessaires
Pour ce projet, nous avons besoin des composants suivants.
Il est certainement pratique d’acheter un kit complet, voici le lien :
Nom |
ÉLÉMENTS DANS CE KIT |
LIEN |
|---|---|---|
Kit de démarrage ESP32 |
320+ |
Vous pouvez également les acheter séparément aux liens ci-dessous.
INTRODUCTION DES COMPOSANTS |
LIEN D’ACHAT |
|---|---|
Broches disponibles
Voici une liste des broches disponibles sur la carte ESP32 pour ce projet.
Broches disponibles |
IO13, IO12, IO14, IO27, IO26, IO25, IO33, IO32, IO15, IO2, IO0, IO4, IO5, IO18, IO19, IO21, IO22, IO23 |

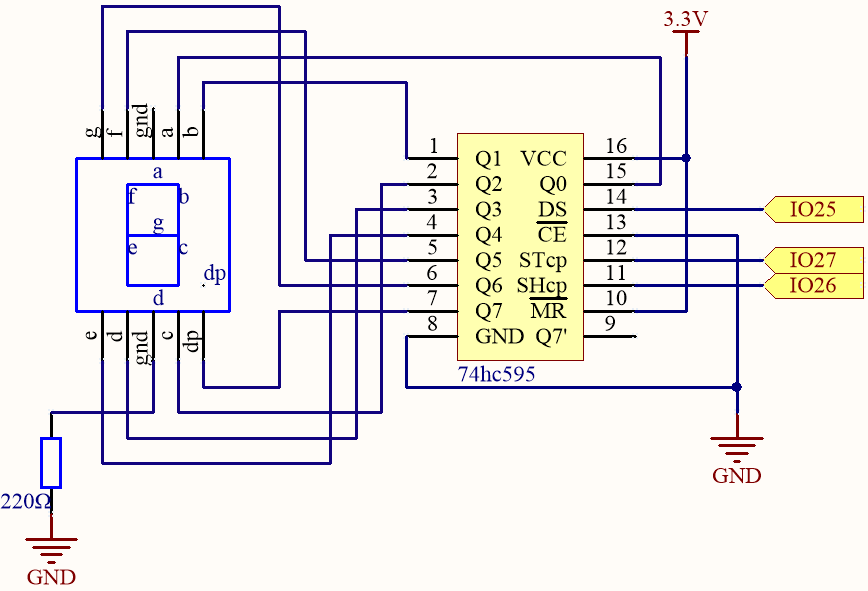

Schéma
Le principe de câblage est essentiellement le même que celui de 2.4 Microchip - 74HC595, la seule différence est que Q0-Q7 sont connectés aux broches a ~ g de l’afficheur 7 segments.
74HC595 |
Afficheur à segments LED |
|---|---|
Q0 |
a |
Q1 |
b |
Q2 |
c |
Q3 |
d |
Q4 |
e |
Q5 |
f |
Q6 |
g |
Q7 |
dp |
Câblage
Code
Note
Ouvrez le fichier
2.5_7segment.inosous le cheminesp32-starter-kit-main\c\codes\2.5_7segment.Après avoir sélectionné la carte (ESP32 Dev Module) et le port approprié, cliquez sur le bouton Téléverser.
Après avoir téléversé le code avec succès, vous verrez l’afficheur à segments LED afficher 0~9 en séquence.
Comment ça marche ?
Dans ce projet, nous utilisons la fonction shiftOut() pour écrire le nombre binaire dans le registre à décalage.
Supposons que l’afficheur 7 segments affiche le chiffre « 2 ». Ce modèle binaire correspond aux segments f, c et dp étant éteints (bas), tandis que les segments a, b, d, e et g sont allumés (haut). Cela correspond à « 01011011 » en binaire et « 0x5b » en notation hexadécimale.
Par conséquent, vous devez appeler shiftOut(DS, SHcp, MSBFIRST, 0x5b)
`` pour afficher le chiffre « 2 » sur l’afficheur 7 segments.
Le tableau suivant montre les modèles hexadécimaux à écrire dans le registre à décalage pour afficher les chiffres de 0 à 9 sur un afficheur 7 segments.
Chiffres |
Code binaire |
Code hexadécimal |
|---|---|---|
0 |
00111111 |
0x3f |
1 |
00000110 |
0x06 |
2 |
01011011 |
0x5b |
3 |
01001111 |
0x4f |
4 |
01100110 |
0x66 |
5 |
01101101 |
0x6d |
6 |
01111101 |
0x7d |
7 |
00000111 |
0x07 |
8 |
01111111 |
0x7f |
9 |
01101111 |
0x6f |
Écrivez ces codes dans shiftOut() pour que l’afficheur à segments LED affiche les chiffres correspondants.
